Nema 8 Siłownik liniowy ze śrubą pociągową 0,5A Skok 90mm 0,01Nm(1,416oz.in) Ołów 5,08mm(0,2") z czujnikiem

0 opinii - Napisz opinię

622.28zł

5 + 593.78zł

10 + 567.76zł

50 + 543.93zł

100 + 529.15zł

w magazynie: 200
Model: LMD8S11HD05-090
Waga brutto: 0.33kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

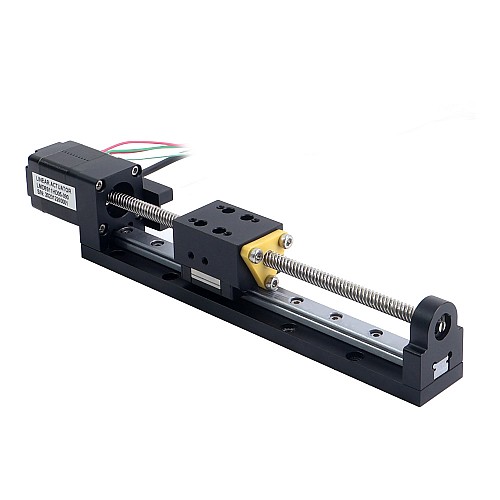

Jest to seria LMD Nema 8 siłowniki liniowe z silnikiem krokowym z Ołów 5,08mm (0,2"). Ten typ siłownika składa się z wysoce zintegrowanego liniowego silnika krokowego i prowadnicy szynowej. Ma zalety prostej konstrukcji i małej przestrzeni instalacyjnej. Ponieważ nie ma sprzęgła, jego dokładność jest wyższa niż w przypadku siłowników liniowych z konwencjonalnymi konstrukcjami sprzęgającymi. Dodatkowo siłownik wyposażony jest w czujnik fotoelektryczny wykrywający położenie punktu zerowego. Siłownik ten jest szeroko stosowany w przemyśle medycznym, pomiarach, spawaniu laserowym, cięciu laserowym, małych obrabiarkach CNC, grawerowaniu, frezarkach itp.

Specyfikacja elektryczna

Numer części producenta: LMD8S11HD05-090
Screw Type: Śruba pociągowa
Kąt kroku: 1.8deg
Moment trzymania: 0.01Nm(1.416oz.in)
Nośność znamionowa: 60N
Prąd znamionowy/faza: 0.5A
Rezystancja fazowa: 5.0ohms ± 10%
Indukcyjność: 1.5mH ± 20%(1KHz)
Typ czujnika: NPN

Specyfikacja fizyczna

Rozmiar silnika: 20 x 20 x 28.2mm
Długość śruby pociągowej: 124mm
ŚCzerwonynica śruby pociągowej: 4.76mm
Maks. Długość skoku: 90mm(3.54")
Maks. Prędkość: 76,2mm/s
Dokładność pozycji: ± 0,02mm
Ołów/krok: 0.0254mm(0.001")
Ołów/rewolucja: 5.08mm(0.2")
Liczba wyprowadzeń: 4
Długość ołowiu: 320mm
Waga: 0.2kg

Podłączenie silnika

Nr PIN	1	2	3	4
Bipolarny	A+	A-	B+	B-
Przewody	Czerwony	Czerwony/biały	Zielony	Zielony/biały

Sekwencja przełącznika fotoelektrycznego

Nr PIN	1	2	3	4
Bipolarny	+5~24V	GND	Pojedyncza linia	N/A
Przewody	Brązowy	Niebieski	Czarny	Biały

Specyfikacja elektryczna
Indukcyjność(mH)	1.5
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	1
Moment trzymania(oz.in)	1.416
Prąd znamionowy(A)	0.5
Rezystancja fazy(ohms)	5.0
Specyfikacja fizyczna
Długość skoku(mm/ft)	90/0.30
Długość śruby pociągowej(mm)	124
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0254
Przesuw/rewolucja ołowiu(mm)	5.08
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Śruba pociągowa

Czujnik Krańcowy

Siłowniki liniowe StepperOnline są standardowo wyposażone w czujnik fotoelektryczny NPN używany jako czujnik krańcowy.

StepperOnline obsługuje również dostosowanie czujnika, w tym:

Typ czujnika (NPN lub PNP)
Konstrukcję obudowy czujnika
Ilość i pozycje montażowe czujników

Enkodery

StepperOnline obsługuje niestandardowy montaż enkoderów na siłownikach liniowych. Klienci mogą wybierać enkodery z wyjściem indeksu (faza Z) lub bez, a także typy wyjść takie jak single-ended lub różnicowe (line driver).

Ponadto klienci mogą swobodnie wybierać spośród różnych rozdzielczości, aby uzyskać łatwiejsze i bardziej precyzyjne pozycjonowanie.

Wszystkie standardowe enkodery StepperOnline to optyczne enkodery inkrementalne. Przy zamówieniu niestandardowego montażu enkodera proszę podać szczegółowe specyfikacje, zwłaszcza dotyczące rozdzielczości, sygnału indeksu i typu wyjścia.

Hamulce

Aby zapobiec potencjalnym zagrożeniom w zastosowaniach pionowych lub podczas nagłych awarii zasilania, StepperOnline obsługuje instalację hamulców na siłownikach liniowych w celu zapewnienia bezpieczeństwa operacyjnego. StepperOnline używa standardowych hamulców wyłączanych przy braku zasilania, które automatycznie się włączają, gdy zasilanie jest odcięte, zapewniając bezpieczne i stabilne ustawienie urządzenia.

Kable

StepperOnline oferuje opcje dostosowywania kabli do swoich siłowników liniowych, w tym przewodów silnika, kabli enkodera i przewodów hamulca. Opcje dostosowywania obejmują:

Długość przewodu i grubość drutu
Typ złącza lub terminala
Skręcenie drutów (linka)
Osłony ochronne, takie jak rurki termokurczliwe, przepusty kablowe lub kable wysokiej elastyczności
