Nema 23 silnik przełożenie 15:1 przekładnia ślimakowa NMRVS30 reduktor prędkości przekładni ślimakowej

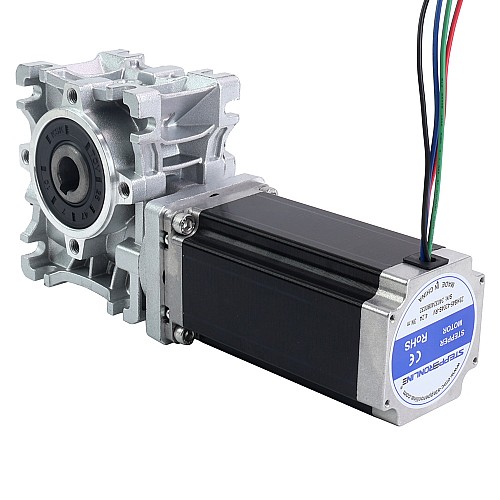

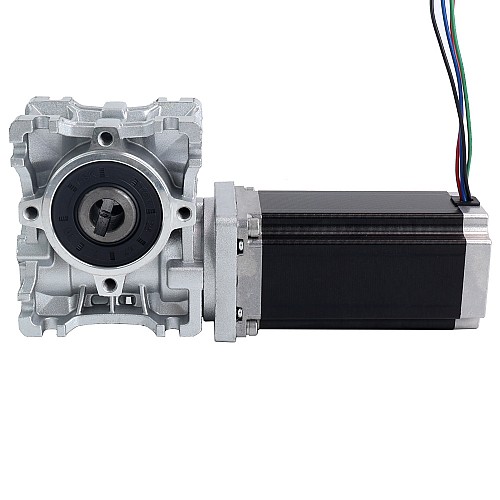

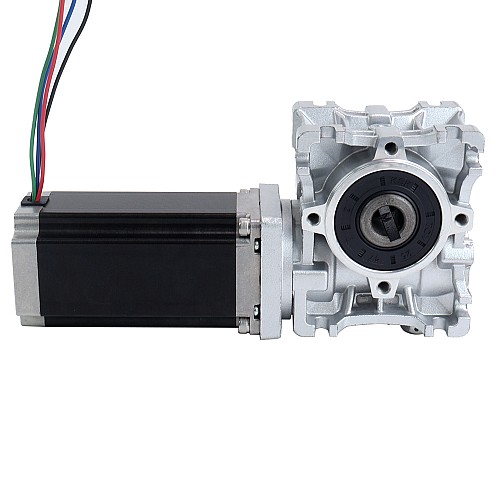

Ten silnik krokowy Nema 23 o długości 113mm jest wyposażony w przekładnię ślimakową 15:1, która ma doskonałą wytrzymałość mechaniczną i jest szczególnie lekka. Reduktor ślimakowy zasilany jest olejem syntetycznym i pozwala na uniwersalne położenie montażowe, bez konieczności zmiany ilości środka smarnego.

Wał wyjściowy jest odsunięty pod kątem 90° od wału napędowego i charakteryzuje się dużą wydajnością oraz samoblokowaniem.
Duża zdolność do ładowania i przeciążenia zapewnia stabilną transmisję przy mniejszych wibracjach i hałasie, co czyni go dobrym wyborem do zastosowań takich jak router CNC, grawerowanie, frezowanie i tokarka.

Specyfikacja elektryczna

• Numer części producenta: 23HS45-4204S-RVS30-G15
• Typ silnika: bipolarny krokowy
• Moment trzymania bez skrzyni biegów: 3.0Nm(425oz.in)
• Prąd znamionowy/faza: 4.2A
• Rezystancja fazowa: 0.88ohms
• Indukcyjność: 3.4mH±20%(1KHz)
• Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Przekładnia ślimakowa
• Przełożenie: 15:1
• Wydajność: 76%
• Luz bez obciążenia: <=1°
• Maksymalny dopuszczalny moment obrotowy wyjściowy: 18Nm(159.31lb-in)
• Wyjście maks. Obciążenie promieniowe: 0.86kN

Specyfikacja fizyczna

• Rozmiar ramy: 57 x 57mm
• Długość ciała: 113mm
• Typ wyjścia: pusty otwór
• ŚCzerwonynica otworu wyjściowego: Φ14mm

Connection

Jeśli potrzebujesz pojedynczego lub podwójnego wału wyjściowego do silnika, możesz go uzyskać za pomocą poniższego linku.

• Pojedynczy wał wyjściowy do przekładni ślimakowej NMRV30: RV30-AS
• Podwójny wał wyjściowy do przekładni ślimakowej NMRV30: RV30-AB
