Nema 23 Silnik Przełożenie przekładni 7.5:1 NMRV30 Reduktor prędkości przekładni ślimakowej

Przerwane

Nema 23 Silnik Przełożenie przekładni 7.5:1 NMRV30 Reduktor prędkości przekładni ślimakowej

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 23HS45-4204S-RV30-G7.5
Waga brutto: 3.04kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 17

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

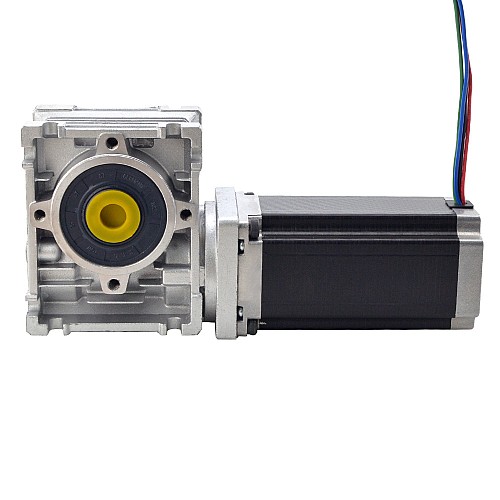

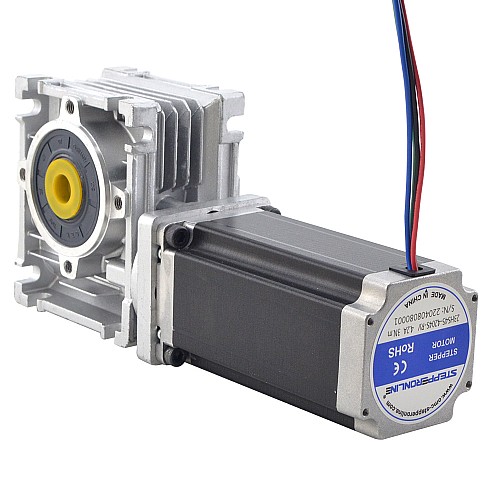

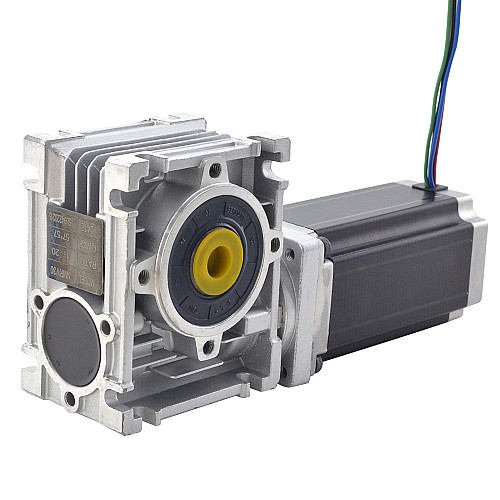

Ten silnik krokowy Nema 23 jest wyposażony w przekładnię ślimakową 7.5:1. Przekładnia ślimakowa reduktora jest dostarczana z wysokiej jakości, długoterminowym olejem syntetycznym, dzięki czemu jest bezobsługowa. Jego wał wyjściowy jest przesunięty o 90° w stosunku do wału napędowego i charakteryzuje się wysoką wydajnością oraz samohamownością.
Wysokie obciążenie i przeciążenie zapewniają stabilną transmisję, mniej wibracji i hałasu. Jest to dobry wybór do zastosowania w routerze CNC, grawerowaniu, frezowaniu, tokarce itp.

Specyfikacja elektryczna

Numer części producenta: 23HS45-4204S-RV30-G7.5
Typ silnika: bipolarny krokowy
Moment trzymania bez skrzyni biegów: 3.0Nm(425oz.in)
Prąd znamionowy/faza: 4.2A
Rezystancja fazowa: 0.88ohms
Indukcyjność: 3.4mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Przekładnia ślimakowa
Przełożenie: 7.5:1
Wydajność: 85%
Luz na biegu jałowym: <=1°
Maksymalny dopuszczalny moment obrotowy wyjściowy: 18Nm(159.31lb-in)
Wyjście maks. Obciążenie promieniowe: 0.68kN

Specyfikacja fizyczna

Rozmiar ramy: 57 x 57mm
Długość ciała: 113mm
Typ wyjścia: pusty otwór
ŚCzerwonynica otworu wyjściowego: Φ14mm

Connection

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Jeśli potrzebujesz pojedynczego lub podwójnego wału wyjściowego do silnika, możesz go uzyskać za pomocą poniższego linku.

Pojedynczy wał wyjściowy do przekładni ślimakowej NMRV30: RV30-AS
Podwójny wał wyjściowy do przekładni ślimakowej NMRV30: RV30-AB

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.4
Moment trzymania bez skrzyni biegów(Nm)	3.0
Prąd (A)	4.2
Rezystancja fazy(ohms)	0.88
Specyfikacja fizyczna
Długość ciała(mm)	113
Długość ołowiu(mm)	400
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	7.5
Rozmiar ramy(mm)	Nema 23 (57 x 57)
ŚCzerwonynica otworu wyjściowego(mm)	14
Typ skrzyni biegów	Przekładnia ślimakowa
Typ wyjścia	pusty otwór
Zarys	<=1deg

Plik	Rozmiar
23HS45-4204S-RV30-G7.5_Full_Datasheet.pdf	176.98KB	Download
23HS45-4204S-RV_Torque_Curve.pdf	181.95KB	Download
NMRV030-40-50.pdf	1.01MB	Download
NMRV30.STEP	13.77MB	Download
23HS45-4204S-RV30-G7.5.STEP	18.84MB	Download
