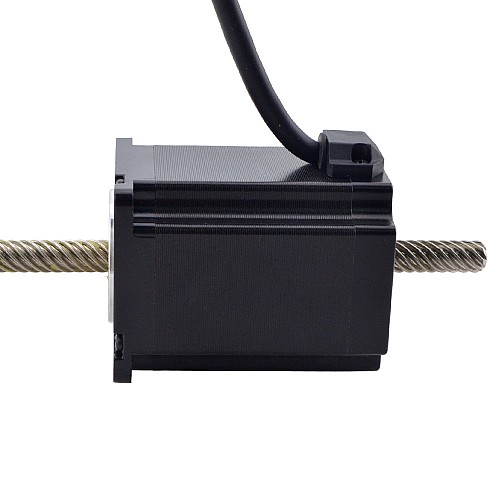

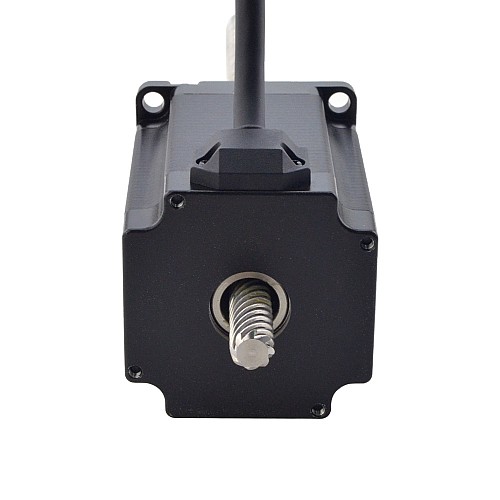

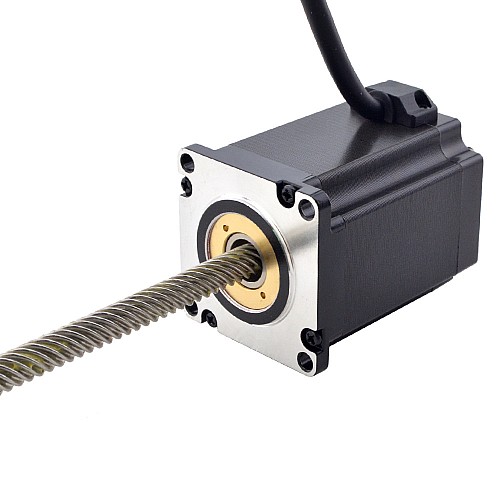

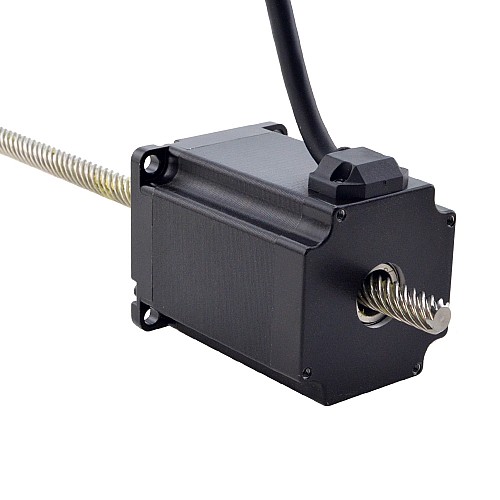

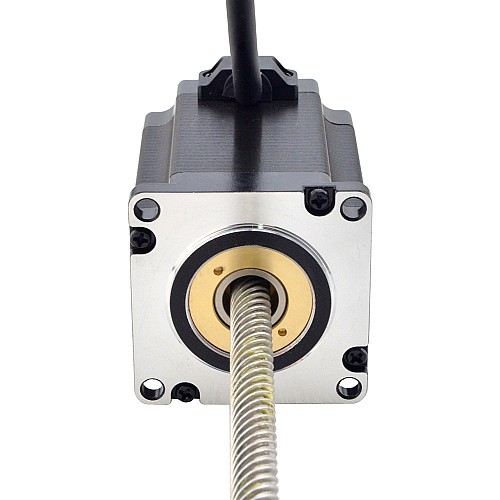

NEMA 23 Non-Captive Acme Liniowy silnik krokowy 4.0A 75mm Wzrost Prowadzić 25.4mm(1") Dlugosc Przewodu 250mm

-34 %

NEMA 23 Non-Captive Acme Liniowy silnik krokowy 4.0A 75mm Wzrost Prowadzić 25.4mm(1") Dlugosc Przewodu 250mm

0 opinii - Napisz opinię

346.88zł

228.95zł

w magazynie: 10000
Model: CN-23N30S4004YG5-250RS
Waga brutto: 1.33kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Jest zintegrowany ze średnicą Φ9,525mm(0,375"), długością śruby pociągowej 250mm(9,8425") i przesuw liniowy wynosi 25,4mm(1") na obrót Ten model to liniowy silnik krokowy Nema 23 Non-Captive o długości korpusu 76 mm, kącie kroku 1,8 stopnia i prądzie znamionowym 4 A.

Specyfikacja elektryczna

Numer części producenta: 23N30S4004YG5-250RS
Typ silnika: nieuchwytny
Kąt kroku: 1,8°
Moment obrotowy: 1,8Nm(254,95 uncji)
Prąd znamionowy/faza: 4A
Rezystancja fazy: 0,9 oma
Indukcyjność: 4,5mH±20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 57 x 57mm
Długość korpusu: 75mm
Długość śruby pociągowej: 250mm(9.8425")
Średnica śruby pociągowej: Φ9,525mm(0,375")
Odprowadzenie/krok: 0,127mm(0,005")
Przesuw/obrót ołowiu: 25,4mm(1")
Liczba potencjalnych klientów: 4
Liczba początków wątku: 8
Długość przewodu: 500mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.5
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	4.0
Rezystancja fazy(ohms)	0.9
Specyfikacja fizyczna
Długość ciała(mm)	75
Długość ołowiu(mm)	500
Długość śruby pociągowej(mm)	250
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.127
Przesuw/rewolucja ołowiu(mm)	25.4
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica śruby pociągowej(mm)	9.525
Typ silnika liniowego	Non-Captive

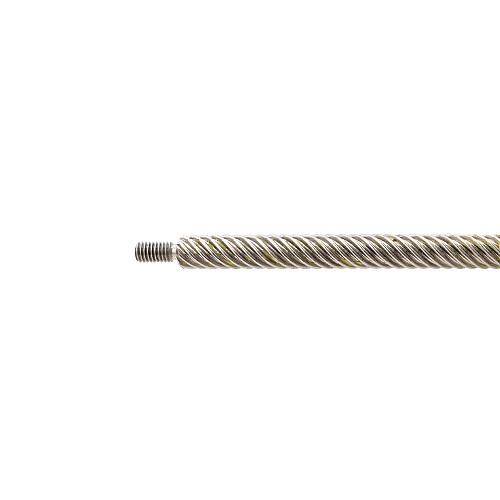

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
