Wyprzedaż w CN — NEMA 14 zewnętrzny liniowy silnik krokowy Acme 1.5A 47mm śruba stosowa 12.7mm(0.5")

-33 %

Wyprzedaż w CN — NEMA 14 zewnętrzny liniowy silnik krokowy Acme 1.5A 47mm śruba stosowa 12.7mm(0.5")

0 opinii - Napisz opinię

216.75zł

144.15zł

w magazynie: 10000
Model: CN-14E19S1504WF5-150RS
Waga brutto: 0.43kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

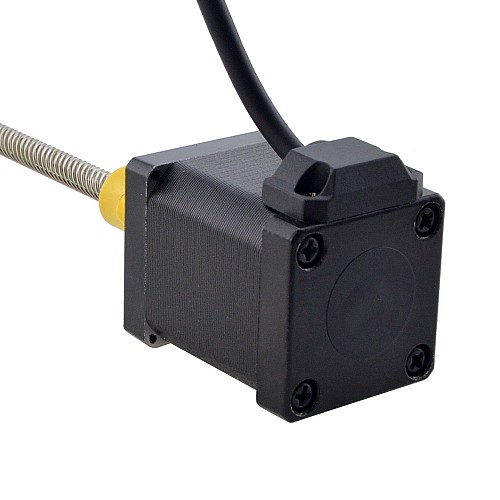

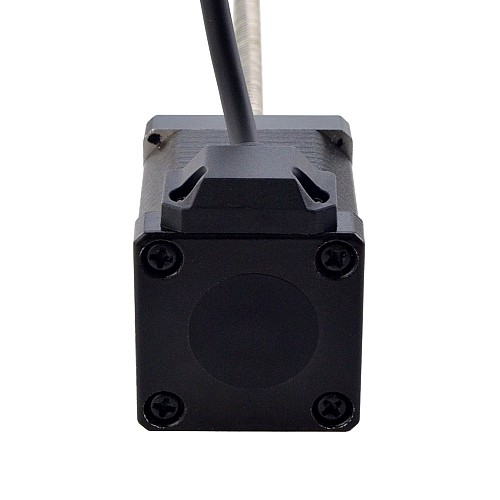

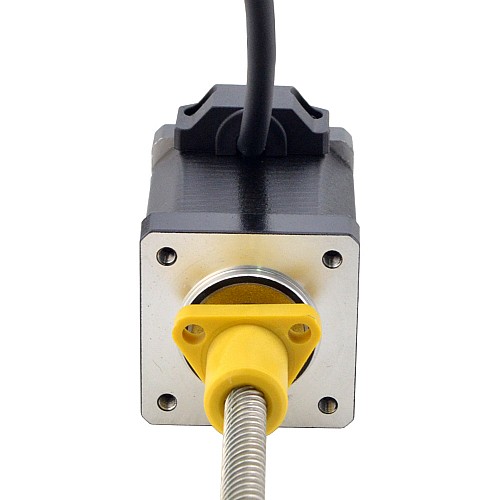

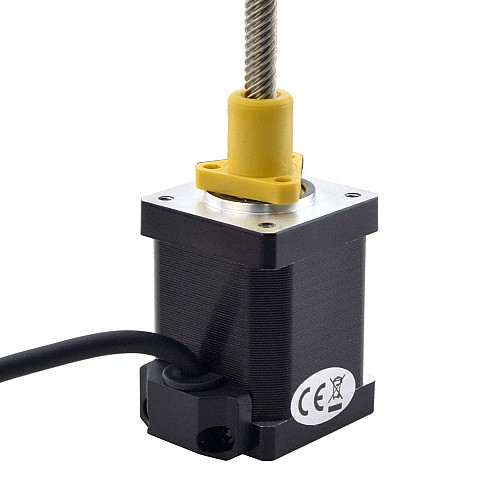

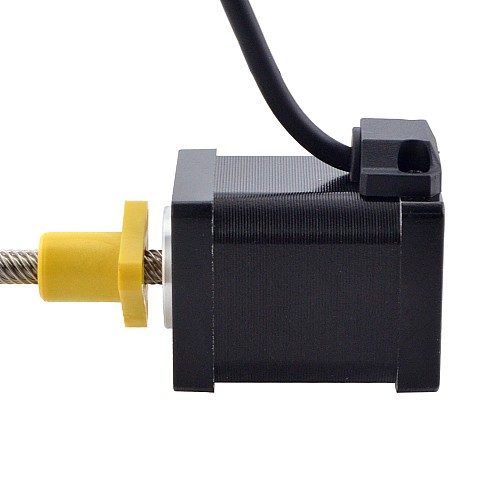

Jest zintegrowany ze średnicą Φ6,35mm(0,25 cala), długością śruby ACME 150mm(5,9055 cala) i nakrętką POM, przesuw liniowy wynosi 12,7mm(0,5 cala) na obrót Ten model to liniowy silnik krokowy Nema 14 ACME o długości korpusu 47 mm, kącie kroku 1,8 stopnia i prądzie znamionowym 1,5 A.

Specyfikacja elektryczna

Numer części producenta: 14E19S1504WF5-150RS
Typ silnika: zewnętrzny(ACME)
Kąt kroku: 1,8°
Moment trzymania: 0,2Nm(28,32 uncji)
Prąd znamionowy/faza: 1,5 A
Rezystancja fazy: 1,6 oma
Indukcyjność: 2,3mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 35 x 35mm
Długość korpusu: 47mm
Długość śruby pociągowej: 150mm(5.9055")
Średnica śruby pociągowej: Φ6,35mm(0,25")
Odprowadzenie/krok: 0,0635mm(0,0025")
Przesuw/obrót ołowiu: 12,7mm(0,5")
Liczba potencjalnych klientów: 4
Liczba początków wątku: 8
Długość przewodu: 500mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Indukcyjność(mH)	2.3
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	1.5
Rezystancja fazy(ohms)	1.6
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość ołowiu(mm)	500
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0635
Przesuw/rewolucja ołowiu(mm)	12.7
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica śruby pociągowej(mm)	6.35
Typ silnika liniowego	Zewnętrzny (Acme)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
