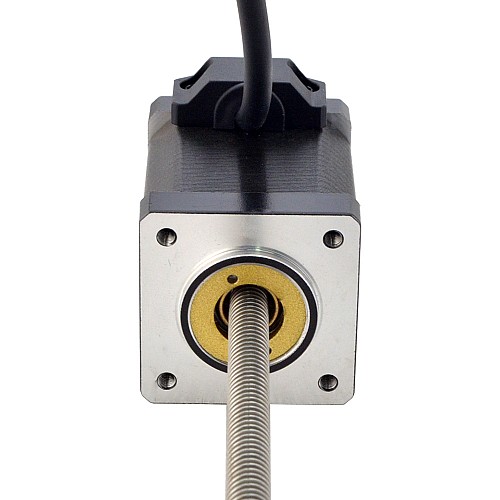

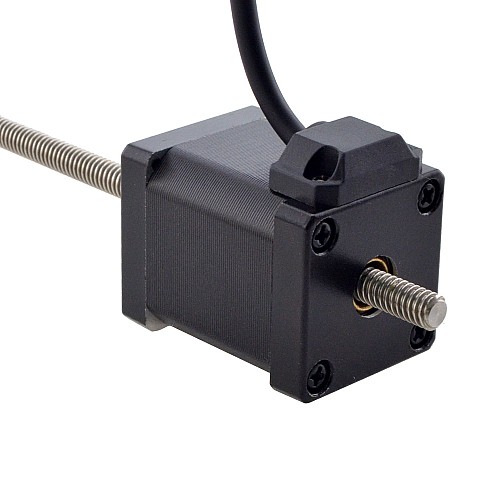

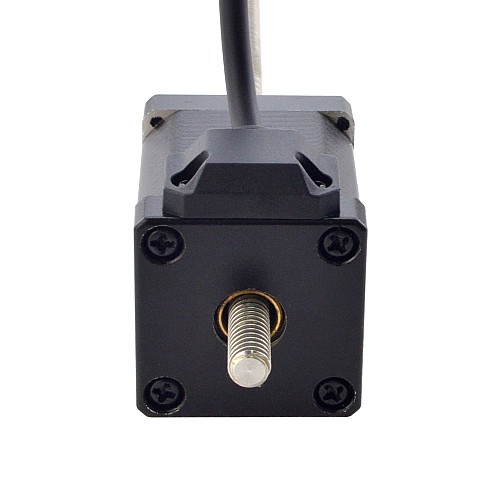

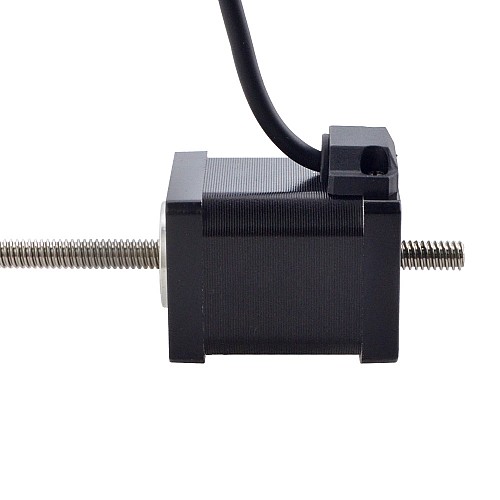

NEMA 14 Non-Captive Acme liniowy silnik krokowy 1.5A 47mm śruba stosowa ołowiu 2.54mm(0.1")

0 opinii - Napisz opinię

154.39zł

5 + 149.76zł

10 + 145.39zł

50 + 141.26zł

100 + 137.37zł

w magazynie: 10000
Model: 14N19S1504GF5-200RS
Waga brutto: 0.50kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Jest zintegrowany ze średnicą Φ6,35mm(0,25"), długością śruby pociągowej 200mm(7,874") i przesuw liniowy wynosi 2,54mm(0,1") na obrót Ten model to śrubowy liniowy silnik krokowy Nema 14 o długości korpusu 47 mm, kącie kroku 1,8 stopnia i prądzie znamionowym 1,5 A.

Specyfikacja elektryczna

Numer części producenta: 14N19S1504GF5-200RS
Typ silnika: nieuchwytny
Kąt kroku: 1,8°
Moment trzymania: 0,2 Nm(28,32 uncji)
Prąd znamionowy/faza: 1,5 A
Rezystancja fazy: 1,5 oma
Indukcyjność: 2mH±20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 35 x 35 mm
Długość korpusu: 47mm

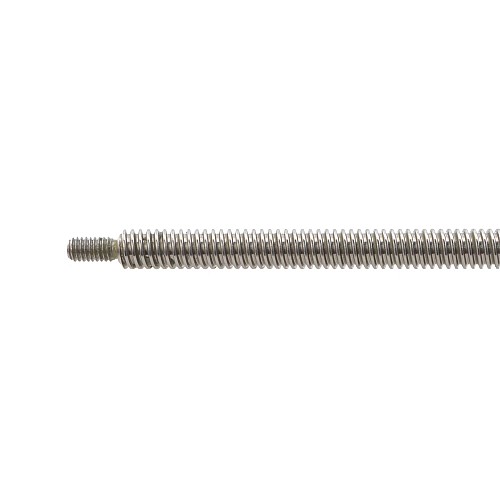

Długość śruby pociągowej: 200mm(7,874")
Średnica śruby pociągowej: Φ6,35mm(0,25")
Odprowadzenie/krok: 0,0127mm(0,0005")
Przesuw/obrót ołowiu: 2,54mm(0,1")
Liczba potencjalnych klientów: 4
Liczba rozpoczynających się wątków: 2
Długość przewodu: 500mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony/Biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Dwubiegunowy
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	1.5
Rezystancja fazy(ohms)	1.5
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość ołowiu(mm)	500
Długość śruby pociągowej(mm)	200
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0127
Przesuw/rewolucja ołowiu(mm)	2.54
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica śruby pociągowej(mm)	6.35
Typ silnika liniowego	Non-Captive

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
