Nema 11 Zewnętrzny stos 45mm 0,75A Przewód 0,635mm(0,025") cala Długość 101mm

0 opinii - Napisz opinię

110.76zł

5 + 106.20zł

10 + 102.02zł

50 + 98.12zł

100 + 94.54zł

w magazynie: 200
Model: 11E18S0754ED4-101RS
Waga brutto: 0.27kg
Certyfikowany: ISO, CE, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

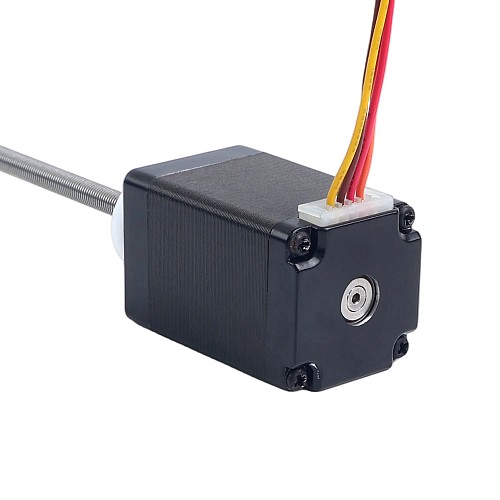

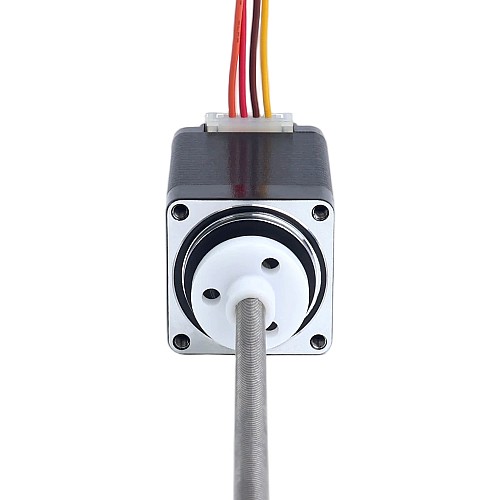

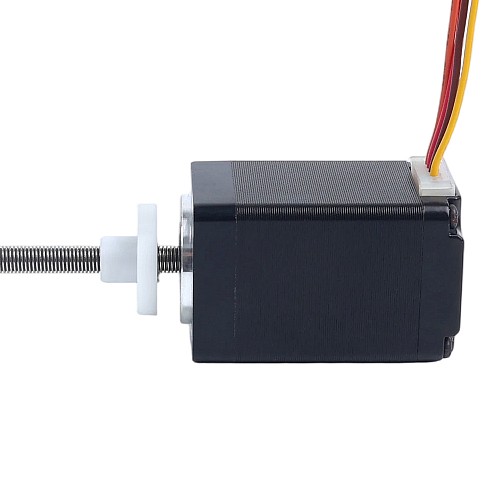

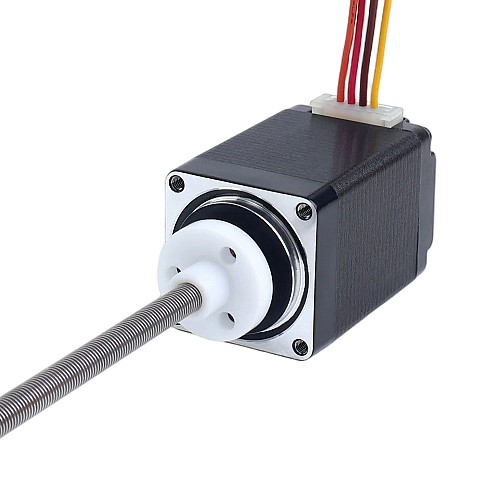

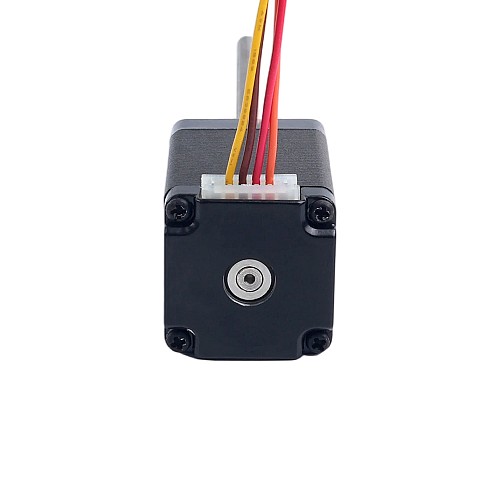

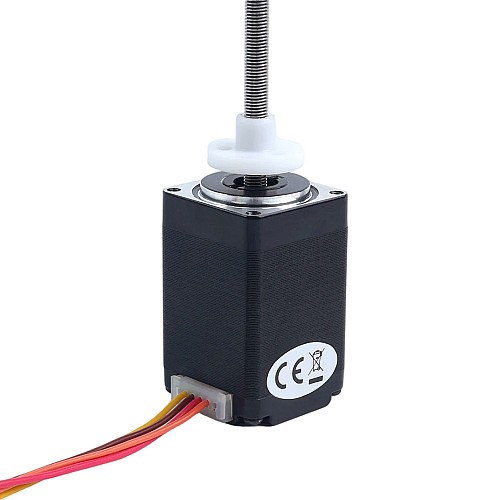

Ten model to ekonomiczny silnik krokowy liniowy o nazwie Zewnętrzny siłownik liniowy Nema 11. Został zintegrowany z silnikiem krokowym Nema 11 45mm 1,8 stopnia 0,75A i gwintowanym prętem Tr4,76x0,635 o długości 101mm, wzdłuż którego porusza się nakrętka śrubowa z POM.

Specyfikacja elektryczna

Numer części producenta: 11E18S0754ED4-101RS
Typ silnika: Zewnętrzny liniowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 0,095Nm(13,45oz.in)
Prąd znamionowy/faza: 0,75A
Rezystancja fazowa: 6,7ohms
Indukcyjność: 3.0mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 28x28mm
Długość ciała: 45mm

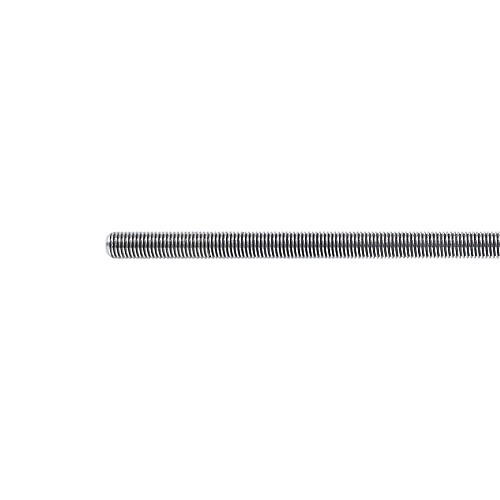

Długość śruby pociągowej: 101mm(3.976")
Średnica śruby pociągowej: Φ4,76mm(0,1874")
Ołów/krok: 0,003175mm(0,000125")
Ołów/rewolucja: 0,635mm(0,025")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 176g

Połączenie

A+	A-	B+	B-
Czerwony	Żółty	Pomarańczowy	Brązowy

● Wie bestelle ich einen maßgefertigten Linearmotor? Maßgefertigte Lineare Schrittmotoren

● Wenn Sie nur die alte Teilenummer haben, finden Sie hier die neue Details anzeigen

● Wie benennen wir Linearmotoren? Teilenummernaufbau

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	3
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	9.5
Moment trzymania(oz.in)	13.45
Prąd znamionowy(A)	0.75
Rezystancja fazy(ohms)	6.7
Specyfikacja fizyczna
Długość ciała(mm)	45
Długość kabla(mm)	300
Długość śruby pociągowej(mm)	101.6
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.003175
Przesuw/rewolucja ołowiu(mm)	0.635
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Zewnętrzny (Acme)

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
