Nema 11 Przekładnia krokowa z zamkniętą pętlą L=51mm Przełożenie 51:1 Enkoder 1000PPR (4000CPR)

0 opinii - Napisz opinię

410.09zł

5 + 387.60zł

10 + 367.46zł

50 + 349.32zł

100 + 332.87zł

w magazynie: 10000
Model: 11HS20-1004D-E1000-PG51
Waga brutto: 0.43kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

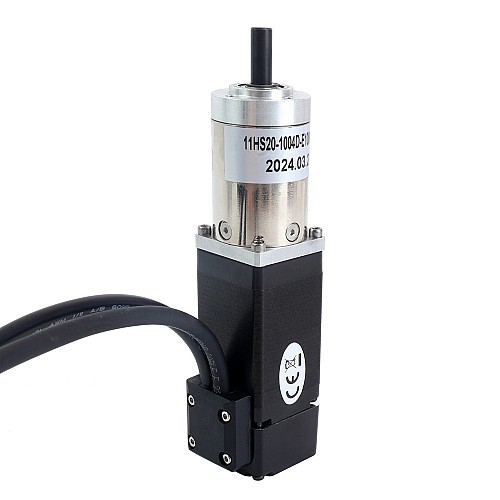

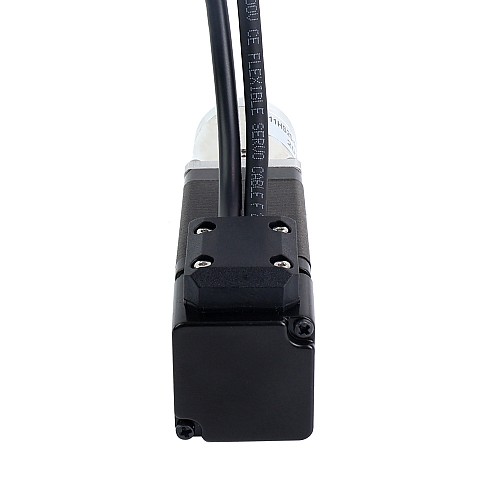

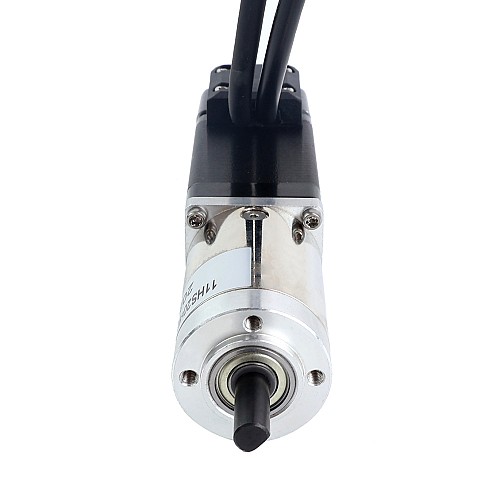

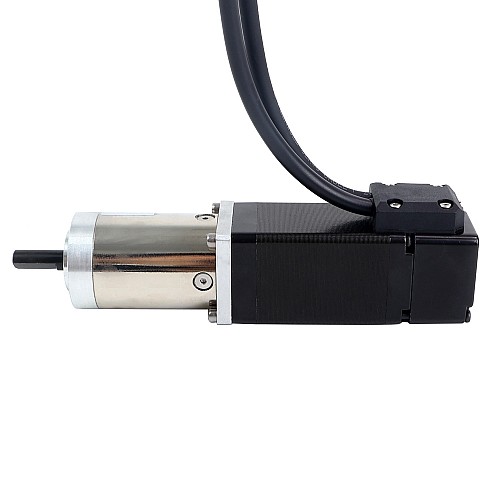

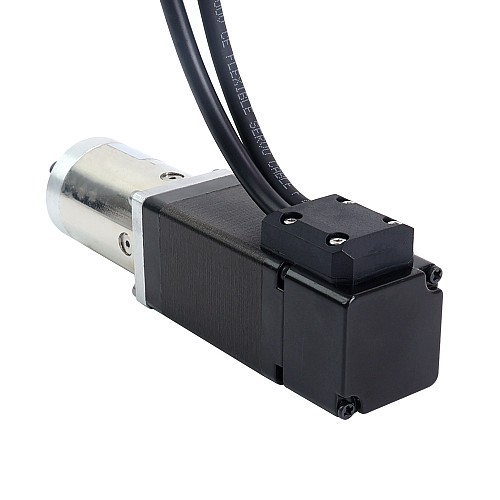

Jest to silnik krokowy Nema 11 z zamkniętą pętlą w połączeniu z inkrementalnym enkoderem optycznym 1000 ppr (4000 cpr) i przekładnią planetarną o przełożeniu 51,89:1. Wbudowany enkoder, przekładnia i kompaktowe wymiary sprawiają, że silnik idealnie nadaje się do zastosowań wymagających ograniczonej przestrzeni, możliwości precyzyjnego pozycjonowania i wysokiego momentu obrotowego.

Specyfikacja silnika

Numer części producenta: 11HS20-1004D-E1000-PG51
Typ silnika: bipolarny silnik krokowy
Kąt kroku bez skrzyni biegów: 1,8 stopnia
Moment trzymania bez skrzyni biegów: 0,14Nm(19,83oz.in)
Prąd znamionowy/faza: 1,0A
Rezystancja fazowa: 3,5ohms
Indukcyjność: 3,2mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Liczba potencjalnych klientów: 4
Długość przewodu: 300mm

Specyfikacje skrzyni biegów

Typ skrzyni biegów: planetarna
Długość skrzyni biegów: 42,7mm
Przełożenie: 51.89:1
Wydajność: 73%
Średnica wału: Φ6mm
Długość trzonka: 18mm
Luz bez obciążenia: <=3 stopnie
Maksymalny dopuszczalny moment obrotowy: 4Nm(566.45oz.in)
Dopuszczalny moment obrotowy: 6Nm(849.67oz.in)

Specyfikacja kodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość kodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 4,5V
Maks. napięcie zasilania: 5,5V
Wysoki poziom napięcia wyjściowego: 2,4V – Vcc
Niski poziom napięcia wyjściowego: ≤ 0,4V

Połączenie

Przypnij	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

Koder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Kolor	Czerwony	Czarny	Biały	Żółty	Pomarańczowy	Szary	Zielony	Niebieski

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	3.2
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	14
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	3.5
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	51
Długość wału(mm)	18
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	51
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Przekładnia planetarna serii PG
Typ wału wyjściowego	D
