DSY Seria 1000W Silnik Serwo DC CANopen 24-70VDC 3,20Nm z Hamulcem 3000rpm Enkoder Przyrostowy 17-Bit IP65

0 opinii - Napisz opinię

1,826.50zł

5 + 1,346.82zł

10 + 1,269.87zł

50 + 1,201.21zł

100 + 1,139.61zł

w magazynie: 10000
Model: DSY-C1000L2B2-M17S
Waga brutto: 6.05kg
Certyfikowany: ISO, CE

Sprzedane: 2

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

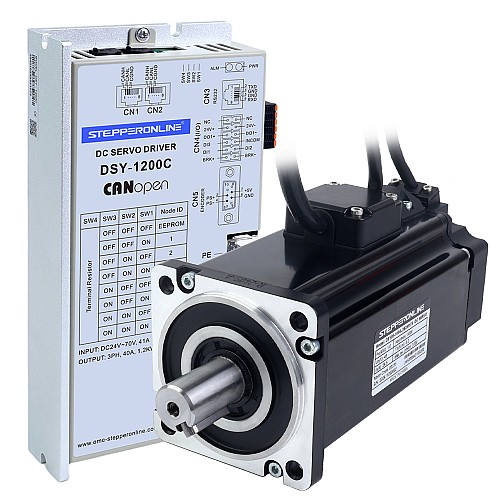

To najnowszy system serwo DC serii DSY, składający się z silnika serwo 48VDC 1000W z hamulcem 24V 8,5W i sterownika serwo CANopen 24-70VDC 1200W. Silnik serwo ma moment nominalny 3,20Nm, moment szczytowy 9,60Nm i nominalną prędkość 3000rpm.
System serwo DSY-C obsługuje komunikację CANopen, z wbudowanymi mechanizmami wykrywania błędów i retransmisji. W porównaniu z RS485 oferuje szybszy czas reakcji, lepszą odporność na zakłócenia i obsługę sieci multi-master.
Może być stosowany w robotach mobilnych(AMR, AGV), robotach usługowych, robotach specjalnych, logistyce i sortowaniu, sprzęcie medycznym, instrumentach i lekkich gałęziach przemysłu, gdzie istotne są ograniczenia napięcia i rozmiaru.

Zawartość zestawu

1 x DSY-1200C: Sterownik serwo DC CANopen 1200W
1 x DSY80-1000L2B2M17S: Silnik serwo DC 1000W 48V 3000rpm 3,20Nm z hamulcem Enkoder 17-bitowy IP65

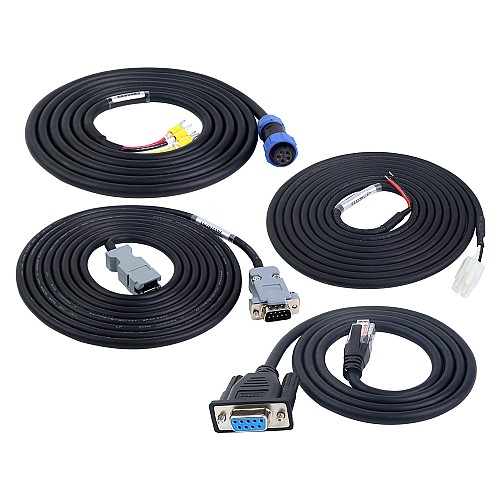

1 x P2-DS-03P30M: Kabel silnika 3,0m
1 x P1-DS-03M-S: Kabel hamulca 3,0m
1 x E2-DS-03AM: Kabel enkodera 3,0m
1 x RS232-5: Kabel debugujący 1,0m

Specyfikacja sterownika serwo

Numer części: DSY-1200C
Metoda sterowania: CANopen
Prąd ciągły wyjściowy: 40,0A
Maksymalny prąd wyjściowy: 120,0A
Zasilanie wejściowe: 24-70VDC
Moc znamionowa 1200W
Wymiary: 200*100*35,8mm

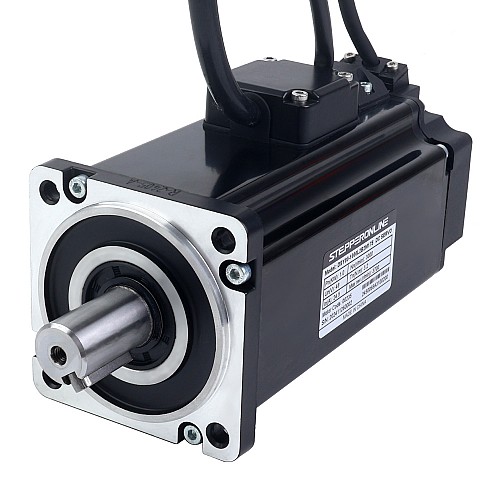

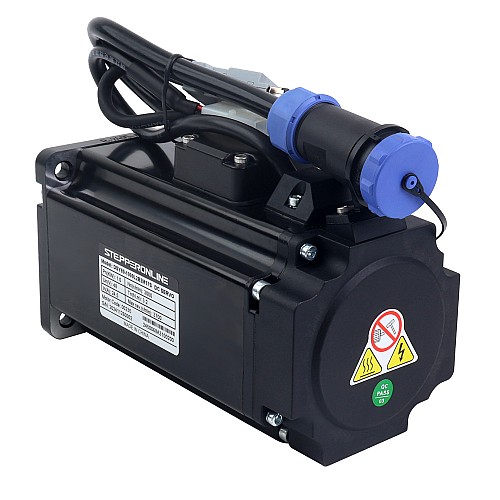

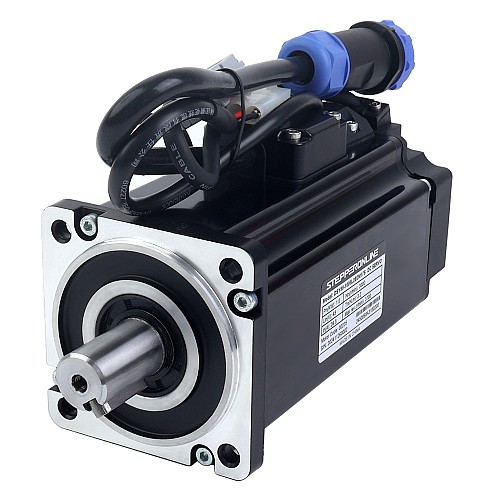

Specyfikacja serwosilnika

Numer części: DSY80-1000L2B2M17S
Moc znamionowa: 1000W
Napięcie znamionowe: 48VDC
Moment obrotowy znamionowy: 3,20Nm
Moment obrotowy maksymalny: 9,60Nm
Prąd znamionowy: 24,5A
Prędkość znamionowa: 3000obr/min
Stała momentu: 0,13N.m/A
Rezystancja międzyfazowa: 0,08ohms ± 10%
Indukcyjność międzyfazowa: 0,30mH ± 20%
Moment bezwładności: 2,12kg*m²*10^-4
Enkoder: 17-bitowy magnetyczny enkoder przyrostowy jednoobrotowy
Bieguny: 10
Klasa ochrony: IP65
Średnica wału: 19mm
Moment hamowania hamulca: 3,80Nm
Napięcie hamulca: 24VDC
Moc hamulca: 8,5W
Prąd hamulca: 0,42A
Długość kabla: 3m(opcje 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	1000
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	3700
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	9.60
Tryby sterowania	CANopen
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	TAk
Znamionowy moment obrotowy(Nm)	3.20
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	80 x 80
Średnica wału(mm)	19
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY80-1000L2B2M17S.STEP	2.52MB	Download
DSY80-1000L2B2M17S_Full_Datasheet.pdf	139.59KB	Download
DSY-1200C.STEP	16.47MB	Download
DSY-C_Series_Low_Voltage_Servo_Drive_User_Manual(V1.0).pdf	12.31MB	Download
DSY-C.EDS	36.81KB	Download
