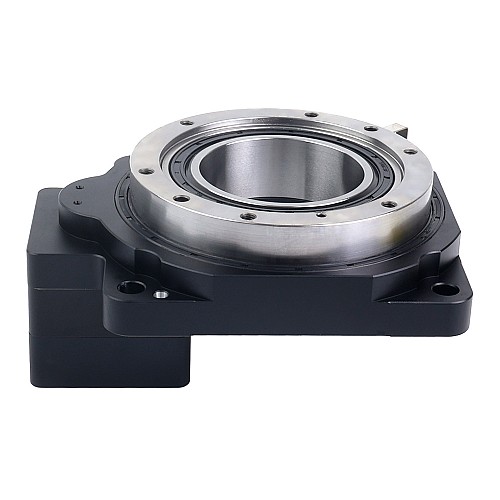

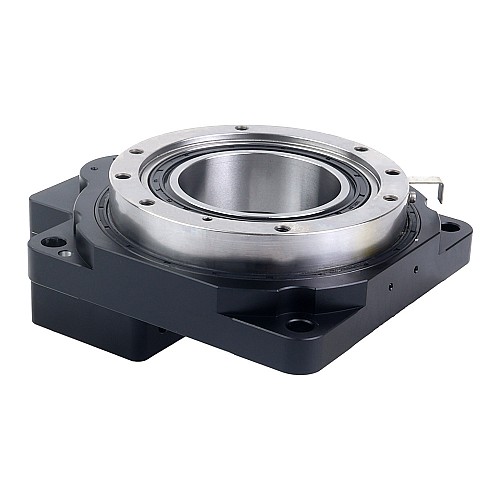

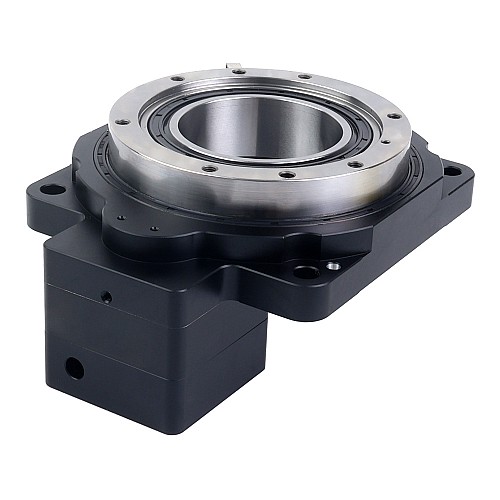

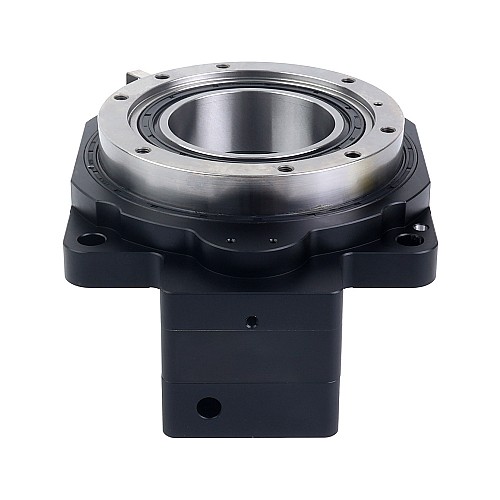

130mm Pusta Obrotowa Platforma Przełożenie 10:1 Luz 3arc-min dla silnika krokowego Nema 23

Ta pusta platforma siłownika obrotowego pasuje do standardowych silników krokowych Nema 23. Posiada przełożenie 10:1, dopuszczalny moment obrotowy 32,00Nm(4531,57oz.in), dokładność pozycjonowania 3arcmin i powtarzalną dokładność pozycjonowania 15arcsec.
Jego krzyżowe łożysko rolkowe zapewnia wysoką precyzję, stabilny moment obrotowy i dużą nośność. 360-stopniowa pusta konstrukcja umożliwia precyzyjne pozycjonowanie pod dowolnym kątem, kompatybilna z silnikami krokowymi lub serwo. Idealna do automatyzacji, dozowania kleju, pakowania, kontroli, drukowania laserowego, sortowania i robotyki.

Specyfikacje fizyczne

• Numer części: HRP130KH-G10-D8
• Przełożenie: 10:1
• Typ skrzyni biegów: Pusta Obrotowa Platforma
• Materiał przekładni: Stal stopowa
• Efektywność: 95%
• Dokładność pozycji: 3 minuty łuku
• Dokładność powtarzanej pozycji: ±15 sekundy łukowej
• Dopuszczalny moment obrotowy: 32,00Nm(4531,57oz.in)
• Dopuszczalny moment bezwładności: 32,00Nm(4531,57oz.in)
• Moment bezwładności: 81556g·cm²
• Maksymalne obciążenie osiowe: 2000N
• Zalecane obciążenie osiowe: 250N
• Maksymalne obciążenie promieniowe: 4000N
• Dopuszczalna prędkość wyjściowa: 200rpm
• Równoległość platformy: ≤0,010mm
• Skakanie platformy: ≤0,010mm
• Hałas: <=65dB
• Klasa wodoodporności: IP40
• Czas życia: 20000 godzin
• Metoda smarowania: Smar
• Rozmiar ramy platformy: 130 x 130mm
• Rozmiar kołnierza montażowego: 60 x 60mm
• Średnica wału wejściowego: Φ8mm
• Maksymalna długość wału wejściowego: 34,5mm
• Średnica przekroju pustego: 62mm
• Wysokość platformy: 81mm
