Wyprzedaż w CN — Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047" Długość 139,7mm

Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
-33 %
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047 Długość 139,7mm
Wyprzedaż w CN — Φ35x17,5mm PM Non-Captive liniowy silnik krokowy 0,46A Przewód 1,22mm/0,047" Długość 139,7mm
0 opinii - Napisz opinię
105.91zł
70.96zł
  • w magazynie: 10000
  • Model: CN-35LN48M01-244
  • Waga brutto: 0.19kg
  • Certyfikowany: ISO, CE
Sprzedane: 34

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

  • Numer części producenta: 35LN48M01-244
  • Typ silnika: PM Non Captive Linear Stepper
  • Faza: 4
  • Kąt kroku: 7,5 stopnia
  • Prąd znamionowy/faza: 0,46A
  • Siła ciągu: 25 N (100Hz)
  • Rezystancja fazowa: 11±7%omów(20℃)
  • Indukcyjność: 2,2mH±20%
  • Ochrona IP: IP30
  • Żywotność: 1500000 cykli

Specyfikacja fizyczna

  • Rozmiar ramy: Φ35mm
  • Długość korpusu: 17,5mm
  • Długość śruby pociągowej: 139,7mm(5,5")
  • Średnica śruby pociągowej: Φ3,56mm(0,14")
  • Ołów/obrót: 1,22mm(0,047")
  • Ołów/Krok: 0,0254 mm (0,001")

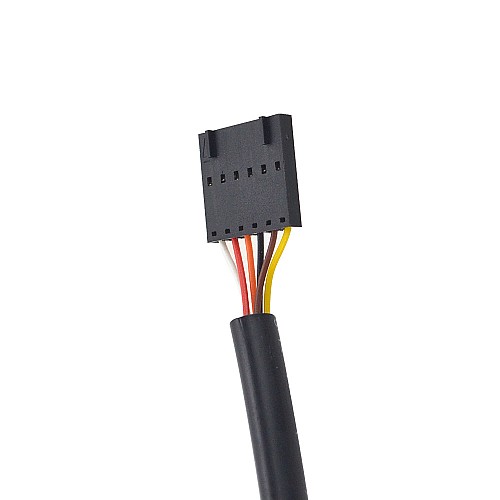

  • Ilość wyprowadzeń: 6 ze złączem Molex 5057-9406
  • Długość przewodu: 101,6mm
  • Waga: 80g

Połączenie

A+
O+
A-
B+
O-
B-
Czarny
Biały
Czerwony
brązowy
Żółty
Pomarańczowy
Specyfikacja elektryczna
Kąt kroku(deg.) 7.5
Liczba faz 2
Prąd znamionowy(A) 0.46
Rezystancja fazy(ohms) 11
Specyfikacja fizyczna
Długość ciała(mm) 17.5
Długość ołowiu(mm) 101.6
Długość śruby pociągowej(mm) 139.7
Ilość kabli 6
Klasa IP 30
Metoda inwentaryzacji Dedykowany inwentarz
Przesuw/krok ołowiu(mm) 0.0254
Przesuw/rewolucja ołowiu(mm) 1.22
Rozmiar ramy(mm) Φ35
Średnica śruby pociągowej(mm) 3.56
Typ silnika liniowego PM Non-Captive


  • Obróbka końców śrub pociągowych

    • Male/female threaded ends to specified thread and pitch
    • Custom-machined journals and ring groove
    • Hex or square ends
    • Keyways and cross holes

  • Nakrętka przeciwluzowa

    • STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

    Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

  • Kodery

    • W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
    Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
    Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

  • Hamulce

    • Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

  • Okablowanie, okablowanie i złącza

    • Latające przewody drutowe lub złącza
    • Skręcanie przewodów drutowych
    • Rurki termokurczliwe lub rozszerzalne
    • Obudowy kabli

  • Śruby pokryte teflonem

    • Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
    Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
    Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
    Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.

Plik Rozmiar
35LN48M01-244.pdf 173.93KB Download
