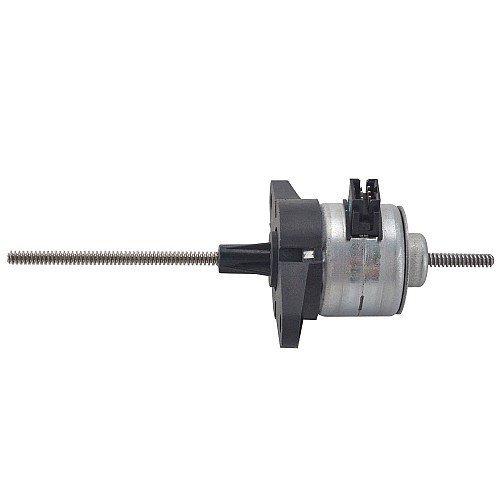

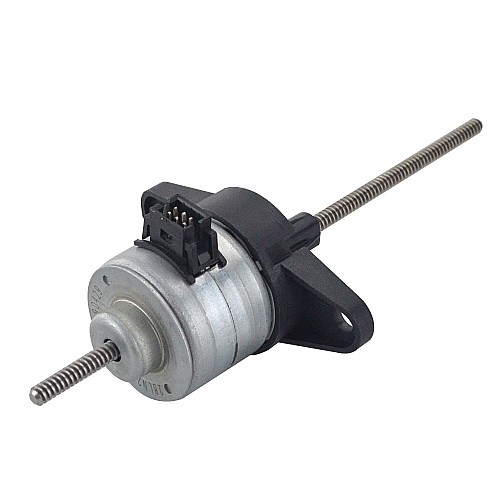

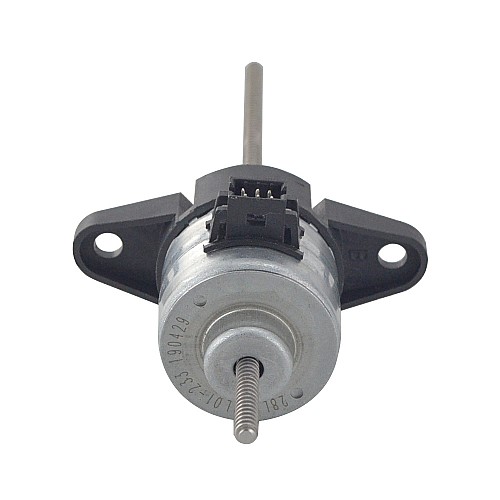

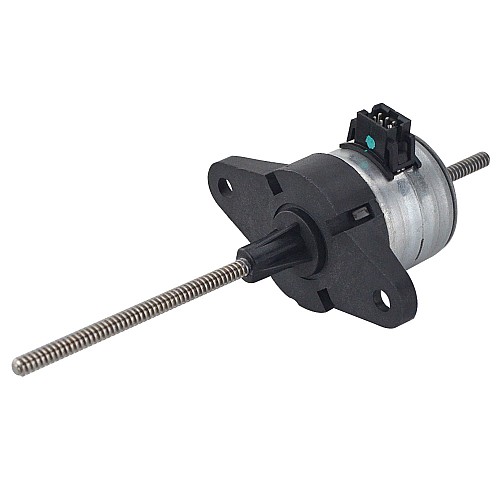

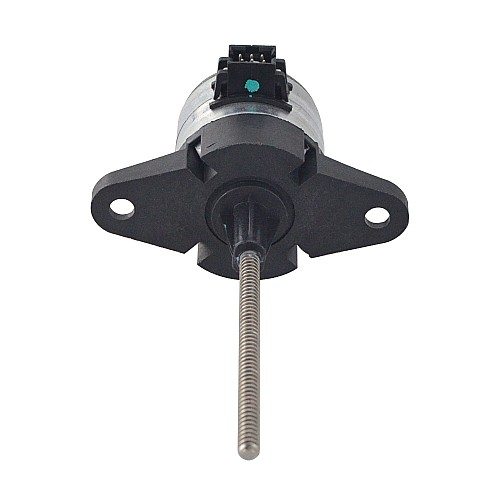

Φ28x30,8mm PM Non-Captive Liniowy silnik krokowy 0,46A Ołów 1mm/0,039 "Długość 120mm

Φ27x30,8mm PM Non-Captive Liniowy silnik krokowy 0,46A Ołów 1mm/0,039 Długość 120mm

Φ28x30,8mm PM Non-Captive Liniowy silnik krokowy 0,46A Ołów 1mm/0,039 "Długość 120mm

0 opinii - Napisz opinię

44.09zł

5 + 41.43zł

10 + 39.07zł

50 + 36.95zł

100 + 35.04zł

w magazynie: 10000
Model: 28LN24L01-233
Waga brutto: 0.18kg
Certyfikowany: ISO, CE

Sprzedane: 59

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 28LN24L01-233
Typ silnika: PM Non Captive Linear Stepper
Faza 2
Kąt kroku: 15 stopni
Prąd znamionowy/faza: 0,46A
Siła ciągu: 40 N (100Hz)
Rezystancja fazowa: 10,8±7%omów(20℃)
Indukcyjność: 6mH±20%
Ochrona IP: IP40
Żywotność: 1500000 cykli

Specyfikacja fizyczna

Rozmiar ramy: Φ28mm
Długość korpusu: 30,8mm
Długość śruby pociągowej: 120 mm (4,724 cala)
Średnica śruby pociągowej: Φ3,5mm(0,138")
Ołów/obrót: 1mm(0,039")
Ołów/Krok: 0,0417 mm (0,00164")
Liczba wyprowadzeń: 4
Waga: 73,8g

Połączenie

A+	A-	B+	B-
3	1	4	6

Należy pamiętać, że ten silnik nie posiada kabli, należy je przygotować samodzielnie.

Specyfikacja elektryczna
Indukcyjność(mH)	6
Kąt kroku(deg.)	15
Liczba faz	2
Prąd znamionowy(A)	0.46
Rezystancja fazy(ohms)	10.8
Specyfikacja fizyczna
Długość ciała(mm)	30.8
Długość ołowiu(mm)	0.46
Długość śruby pociągowej(mm)	120
Ilość kabli	4
Klasa IP	30
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0417
Przesuw/rewolucja ołowiu(mm)	1
Rozmiar ramy(mm)	Φ28
Średnica śruby pociągowej(mm)	3.5
Typ silnika liniowego	PM Non-Captive

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
