1-osiowy zestaw krokowy CNC z zamkniętą pętlą 52Ncm(73,64oz.in)Silnik i sterownik Nema 17

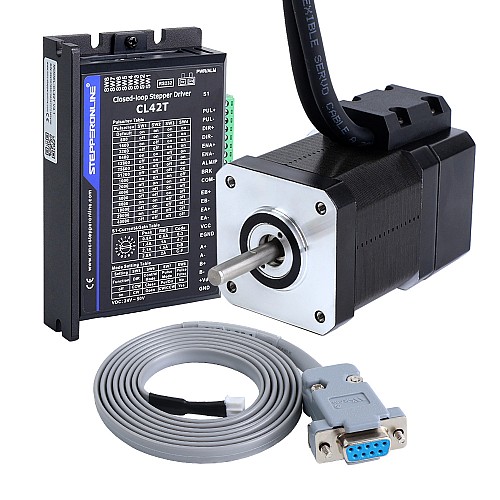

Ten zestaw CNC zawiera:

• 1 x 17HS19-2004D-E1K: Silnik krokowy Nema 17 z pętlą zamkniętą 52Ncm(73,64oz.in) z enkoderem 1000PPR(4000CPR)
• 1 x CL42T-V41: Sterownik krokowy z zamkniętą pętlą V4.1 0–3,0A 24–48V DC dla silnika krokowego Nema 11, 14, 17
• 1 x CABLE-PC-1: kabel do debugowania RS232

Specyfikacja silnika

• Numer części producenta: 17HS19-2004D-E1K
• Liczba faz: 2
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 52Ncm(73,64oz.in)
• Prąd znamionowy/faza: 2,0A
• Rezystancja fazowa: 1,1ohms
• Indukcyjność: 1,7mH ± 20%(1KHz)
• Rozmiar ramki: 42 x 42mm
• Długość korpusu: 68mm
• Średnica wału: Φ5mm
• Długość trzonka: 24mm
• Długość wału z wycięciem w kształcie litery D: 15mm
• Długość przewodu: 500mm
• Klasa izolacji: B 130°C[266°F]

Specyfikacja kodera

• Typ obwodu wyjściowego: Typ różnicowy
• Typ enkodera: optyczny przyrostowy
• Rozdzielczość kodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2 kanały
• Napięcie zasilania Min.: 5V
• Napięcie zasilaniamAks.: 5V
• Wysokie napięcie wyjściowe: <4V
• Niskie napięcie wyjściowe: <1V

Specyfikacja sterownika

• Prąd szczytowy wyjścia: 0~3A
• Napięcie wejściowe: +24~48VDC(typowe 24VDC)
• Prąd sygnału logicznego: 7 ~ 16mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0 ~ 200KHz
• Szerokość impulsu: 2,5μS
• Dostępny interfejs debugowania RS232
• Niski poziom hałasu i wibracji, płynny ruch
• Zabezpieczenia przed przepięciami, przetężeniami i błędami związanymi z pozycją

Podłączenie silnika i enkodera
