1-osiowy zestaw krokowy 4,0Nm(566oz.in) Nema 24 Silnik krokowy i sterownik

Przerwane

1-osiowy zestaw krokowy 4,0Nm(566oz.in) Nema 24 Silnik krokowy i sterownik

2 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 1-DM542T-24HS39
Waga brutto: 2.15kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 77

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

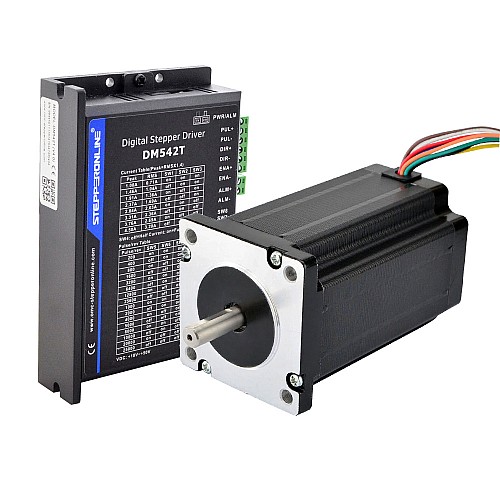

Ten zestaw CNC zawierał:

1 x cyfrowy napęd krokowy 1,0-4,2A 20-50VDC dla silnika krokowego Nema 17, 23, 24
1 x podwójny wał Nema 24 bipolarny 4Nm(566oz.in) 60x60x100mm 8 przewodów

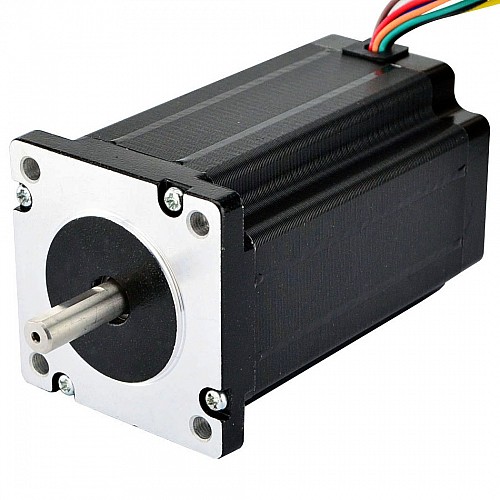

Specyfikacja silnika

Numer części producenta: 24HS39-3008D
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania(dwubiegunowy): 4Nm(566oz.in)
Moment trzymania(jednobiegunowy): 2.8Nm(397oz.in)
Prąd znamionowy / faza(bipolarna równoległa): 4,24A
Prąd znamionowy / faza(szereg bipolarny): 2.12A
Prąd znamionowy/faza(jednobiegunowy): 3A
Rezystancja fazowa(dwubiegunowa równoległa): 0,7omów
Rezystancja fazowa(szereg bipolarny): 2,8omów
Rezystancja fazowa(jednobiegunowa): 1,4ohm
Indukcyjność(bipolarna równoległa): 3mH±20%(1KHz)
Indukcyjność(serial bipolarny): 12mH±20%(1KHz)
Indukcyjność(jednobiegunowa): 3mH±20%(1KHz)
Rozmiar ramy: 60x60mm
Długość ciała: 100mm
Średnica wału: Φ8mm
Długość wału: 24mm
Długość cięcia w kształcie litery D: 20mm
Liczba wyprowadzeń: 4
Długość ołowiu: 400mm
Waga: 1,6kg

Połączenie

A+	A-	C+	C-	B+	B-	D+	D-
CZERWONY	YEL	BLK	NIEBIESKI	WHT	ORG	GRN	BRN

Specyfikacja sterownika

Napięcie wejściowe 20-50VDC
Anti-Resonance zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie
Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zapewniają optymalne reakcje z różnymi silnikami
Multi-Stepping umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego wyjścia mikrokrokowego, dzięki czemu zapewnia płynniejszy ruch silnika
15 rozdzielczości mikrokroków do wyboru, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Miękki start bez „skoku” po włączeniu
8 wybieranych prądów szczytowych, w tym 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
Częstotliwość wejściowa impulsowa do 200KHz, wejście kompatybilne z TTL i izolowane optycznie
Automatyczna redukcja prądu jałowego
Nadaje się do silników 2-fazowych i 4-fazowych
Obsługa trybu PUL/DIR
Zabezpieczenia nadnapięciowe i nadprądowe

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 1-DM542T-23HS45.

Rodzaj produktu
Rodzaj produktu	Zestaw z Otwartą Pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Liczba faz	2
Liczba osi	1
Moment trzymania(Ncm)	400
Moment trzymania(oz.in)	566
Napięcie wejściowe odniesienia(V)	24 - 48DC
Specyfikacja fizyczna
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Seria produktu	Seria TS
Średnica wału(mm)	8
Typ wału wyjściowego	D

Plik	Rozmiar
24HS39-3008D.STEP	1.63MB	Download
24HS39-3008D_Torque_Curve.pdf	159.65KB	Download
DM542T_V4.0.pdf	861.28KB	Download
DM542T.pdf	686.95KB	Download
DM542T.STEP	2.43MB	Download
DM542T(V4.0).STEP	1.85MB	Download
