1-osiowy zestaw CNC Stepper 4Nm(566oz.in) Silnik krokowy Nema 24 i cyfrowy sterownik krokowy

Przerwane

1-osiowy zestaw CNC Stepper 4Nm(566oz.in) Silnik krokowy Nema 24 i cyfrowy sterownik krokowy

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 1-DM556S-24HS39
Waga brutto: 2.15kg
Certyfikowany: ISO, CE, UKCA

Sprzedane: 49

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

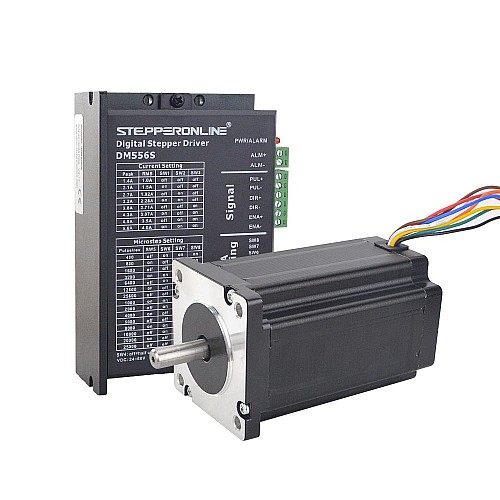

Ten zestaw CNC zawierał:

1 x cyfrowy sterownik krokowy Prąd RMS maks. 4A 24-60VDC
1 x podwójny wał Nema 24 CNC silnik krokowy 4Nm (566 oz.in) 60x60x100mm 8 przewodów

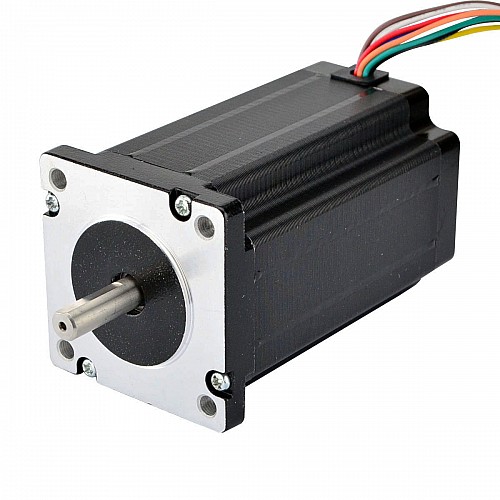

Specyfikacja silnika

Numer części producenta: 24HS39-3008D
Typ silnika: jednobiegunowy/dwubiegunowy
Kąt kroku: 1,8 stopnia
Moment trzymania (dwubiegunowy): 4.0 Nm (566 uncji)
Moment trzymania (jednobiegunowy): 2.8Nm (397oz.in)
Prąd znamionowy (szeregowy bipolarny): 2.12A
Prąd znamionowy (dwubiegunowy równoległy): 4,24A
Prąd znamionowy (jednobiegunowy): 3.0A
Rezystancja fazowa (szereg bipolarny): 2,8 omów
Rezystancja fazowa (dwubiegunowa równoległa): 0,7 omów
Rezystancja fazowa (jednobiegunowa): 1,4ohm
Indukcyjność (serial bipolarny): 12,0 mH ± 20% (1 KHz)
Indukcyjność (bipolarna równoległa): 3,0 mH ± 20% (1 KHz)
Indukcyjność (jednobiegunowa): 3,0 mH ± 20% (1 KHz)
Rozmiar ramy: 60x60mm
Długość ciała: 100mm
Średnica wału: Φ8,0 mm
Długość przedniego wału: 24mm
Długość tylnego wału: 13mm
Długość cięcia w kształcie litery D: 20mm
Liczba wyprowadzeń: 8
Długość ołowiu: 400mm
Waga: 1,6 kg

Połączenie

A+	A-	C+	C-	B+	B-	D+	D-
CZERWONY	YEL	BLK	NIEBIESKI	WHT	ORG	GRN	BRN

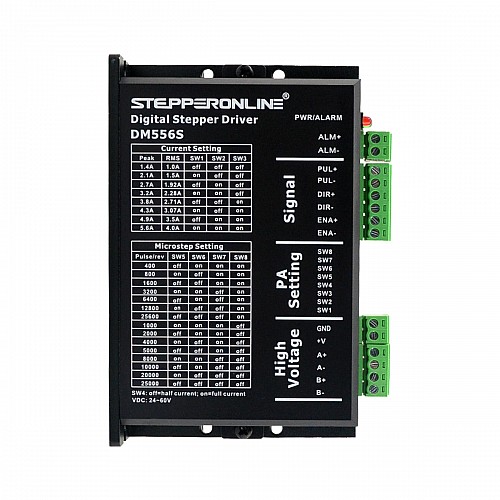

Specyfikacja sterownika

Automatyczna konfiguracja parametrów i autotest silnika
Multi-Stepping wewnątrz, mały hałas, niskie ciepło, płynny ruch
Kompensacja momentu obrotowego przy dużej prędkości
Technologia sterowania zmiennym prądem, wysoka wydajność prądowa
Sterowanie przyspieszaniem i zwalnianiem wewnątrz, Duża poprawa płynności uruchamiania lub zatrzymywania silnika
Przechowuj pozycję silnika
Wejście izolowane optycznie i kompatybilne z 5V~24V
Mikrokroki zdefiniowane przez użytkownika
Rozdzielczość mikrokrokowa i programowalny prąd wyjściowy
Zabezpieczenie nadprądowe, nadnapięciowe i podnapięciowe
Automatyczne wykrywanie, elastyczny wybór trybu zliczania zboczy impulsów
Zielone światło oznacza bieganie, a czerwone światło oznacza ochronę lub off-line

Zasoby

Arkusz danych silnika: 24HS39-3008D.pdf
Instrukcja sterownika: DM556S.pdf

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 1-DM556T-23HS45.

Rodzaj produktu
Rodzaj produktu	Zestaw krokowy z otwartą pętlą
Specyfikacja elektryczna
Liczba osi	1
Moment trzymania(Ncm)	400
Moment trzymania(oz.in)	566
Specyfikacja fizyczna
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Seria produktu	S
