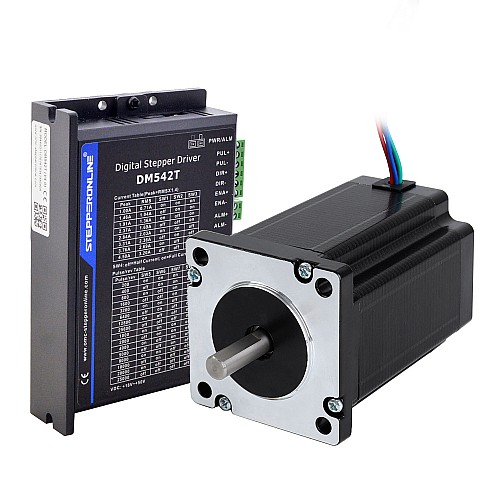

1-osiowy zestaw krokowy CNC 3,1Nm(439oz.in) Nema 24 Silnik krokowy i sterownik

• 1 x cyfrowy napęd krokowy 1,0-4,2A 20-50VDC dla silnika krokowego Nema 17, 23, 24
• 1 x podwójny wał Nema 24 bipolarny 3.1Nm(439oz.in) 3.5A 60x60x88mm 4 przewody

Specyfikacja silnika

• Numer części producenta: 24HS34-3504D
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania: 3,1Nm(439uncji)
• Prąd znamionowy/faza: 3,5A
• Rezystancja fazowa: 1,1ohm
• Indukcyjność: 5,6mH±20%(1KHz)
• Rozmiar ramy: 60x60mm
• Długość ciała: 88mm
• Średnica wału: Φ8mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 600mm
• Waga: 1,34kg

Połączenie

Specyfikacja sterownika

• Napięcie wejściowe 20-50VDC
• Anti-Resonance zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zapewniają optymalne reakcje z różnymi silnikami
• Multi-Stepping umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego wyjścia mikrokrokowego, dzięki czemu zapewnia płynniejszy ruch silnika
• 15 rozdzielczości mikrokroków do wyboru, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Miękki start bez „skoku” po włączeniu
• 8 wybieranych prądów szczytowych, w tym 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
• Częstotliwość wejściowa impulsowa do 200KHz, wejście kompatybilne z TTL i izolowane optycznie
• Automatyczna redukcja prądu jałowego
• Nadaje się do silników 2-fazowych i 4-fazowych
• Obsługa trybu PUL/DIR
• Zabezpieczenia nadnapięciowe i nadprądowe
