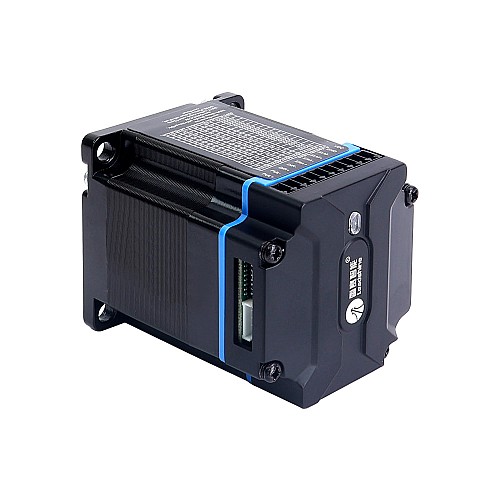

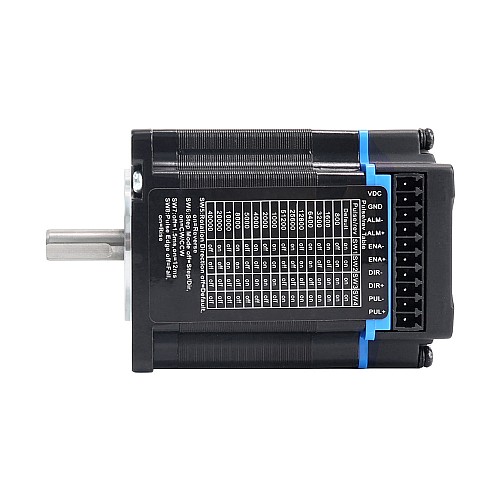

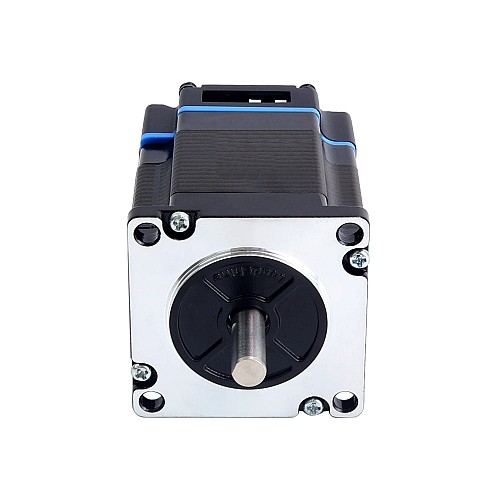

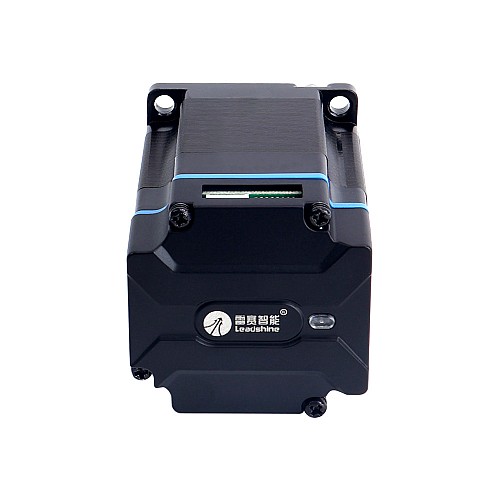

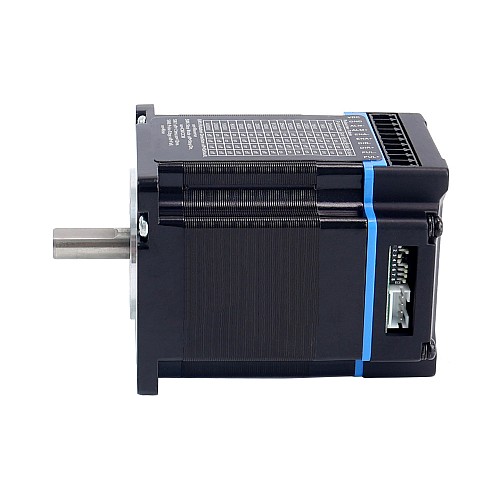

Zintegrowany silnik krokowy serii iDM NEMA 23 1,3Nm(184,1oz.in) 20–50V prądu stałego

Jest to zintegrowany silnik krokowy Nema 23 z momentem trzymania 1,3Nm(184,1oz.in) . Seria iDM to silnik krokowy zintegrowany z cyfrowym sterownikiem krokowym. Przyjmuje zaawansowany algorytm sterowania. Dzięki bardzo kompaktowym rozmiarom można zaoszczędzić miejsce montażowe, wyeliminować czas okablowania silnika, zmniejszyć zakłócenia oraz przeciąć/zmniejszyć koszty kabli i robocizny.
Seria iDM jest niezawodna, niedroga i doskonale sprawdza się w wielu zastosowaniach przemysłowych, takich jak CNC, drukarki 3D, sprzęt sceniczny, sprzęt medyczny, elektronika, opakowania itp.

Kluczowe funkcje

• Brak strojenia dla łatwej konfiguracji
• Krok i kierunek oraz sterowanie CW i CCW
• Zabezpieczenia przed nadmiernym napięciem i prądem
• Niski poziom hałasu i wibracji, płynny ruch
• Miękki start bez „skoków” po włączeniu
• 3 wejścia cyfrowe, 1 izolowane optycznie wyjście cyfrowe
• Komunikacja RS232 dla połączenia oprogramowania STEPPERONLINE

Specyfikacje elektryczne

• Numer części producenta: iDM57-13
• Moment trzymania: 1,3Nm(184,1oz.in)
• Napięcie zasilania: 20–50VDC
• Klasa izolacji: B 130°C[266°F]
• Prąd szczytowy: 0,5–7,0A
• Prąd logiczny: 7–16mA
• Napięcie logiczne: 5V
• Maks. Częstotliwość wejściowa: 200kHz
• Min. Szerokość PUL: 2,5μs
• Min. Konfiguracja DIR: 5,0μs
• Źródło polecenia: PUL&DIR, CW&CCW

Specyfikacje fizyczne

• Rozmiar ramy: 57 x 57mm
• Długość korpusu: 75mm
• Średnica wału: 8mm
• Długość trzonka: 21mm
• Waga: 0.77kg

Środowisko pracy i inne specyfikacje (Tj = 25°C/77°F)

• Środowisko: Unikaj kurzu, mgły olejowej i gazów korozyjnych
• Wilgotność: 40% względnej wilgotności względnej – 90% względnej wilgotności
• Temperatura robocza (radiator): 0°C–40°C(32°F–104°F)
• Wibracje: 10 – 50Hz / 0,15mm
• Temperatura przechowywania: -20°C – 65°C (-4°F – 149°F)

Lista pakowania

• 1 x iDM57-13
• 1 x CABLE-PC-1: kabel RS232
