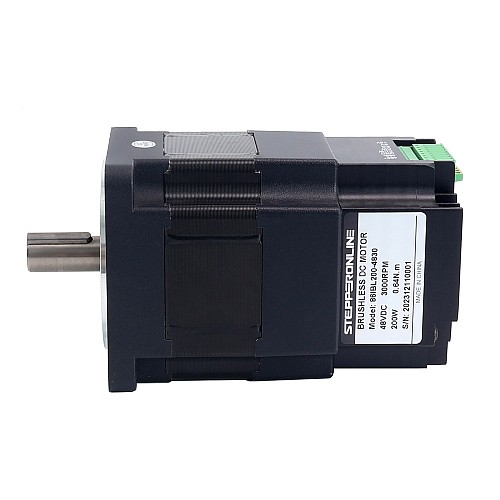

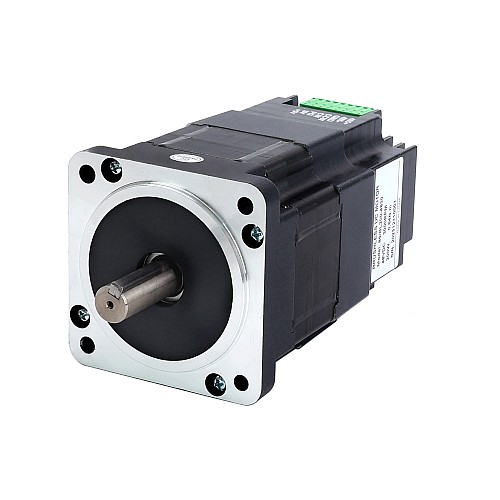

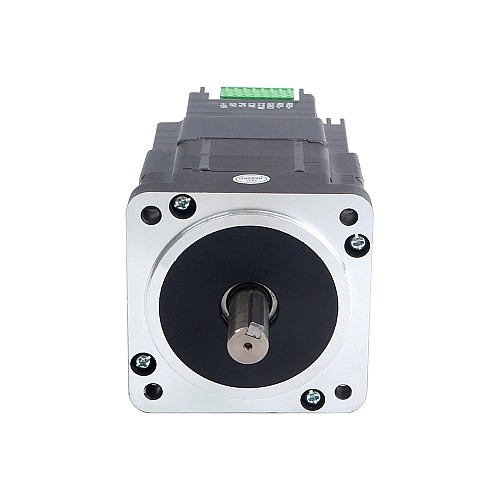

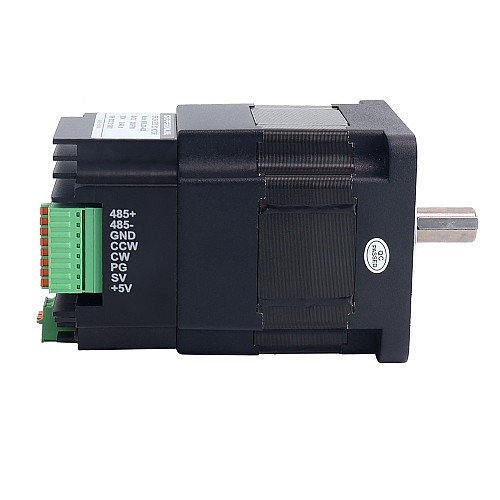

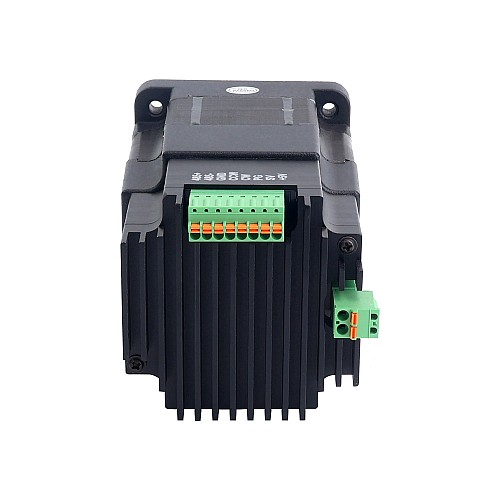

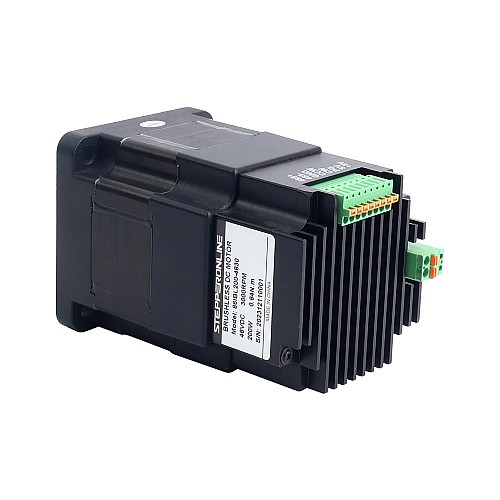

Zintegrowany Silnik BLDC Nema 34 86x86x138mm 200W 48V 3000RPM 0,64Nm 4,17A ze sterownikiem

Jest to zintegrowany silnik prądu stałego NE 34 BL 200W 48V 3000obr./min 0,64Nm 4,17A ze sterownikiem. Seria zintegrowanych silników bezszczotkowych 86IBL to produkty mechatroniczne opracowane do współpracy z obszarem automatyki przemysłowej. Silnik ten jest wyposażony w wysokowydajny, dedykowany układ sterownika bezszczotkowego silnika prądu stałego, który ma szereg zalet, takich jak wysoka integracja, mały rozmiar, pełna ochrona, proste i przejrzyste okablowanie oraz wysoka niezawodność. Seria ta obejmuje różnorodne zintegrowane silniki o mocy od 100 do 400W. Ponadto wbudowany sterownik jest wyposażony w nową technologię PWM, która umożliwia pracę silnika bezszczotkowego z dużą prędkością, przy niewielkich wibracjach, niskim poziomie hałasu, dobrej stabilności i wysokiej niezawodności.

Kluczowe funkcje

• Częstotliwość przerywacza 20kHz
• Wysoka wydajność w niskiej cenie
• PID regulator prędkości i prądu z podwójną pętlą
• Zintegrowany, oszczędzający miejsce i redukujący okablowanie
• Przepięcie, podnapięcie, przetężenie, wartość szczytowa prądu, sygnał Halla i inne funkcje alarmu o usterce
• Tryb komunikacji wykorzystuje standardowy protokół Modbus, wykorzystuje dwuprzewodową komunikację łącza szeregowego w oparciu o RS485, a tryb transmisji to RTU.

Specyfikacje elektryczne

• Numer części producenta: 86IBL200-4830
• Faza: 3
• Polacy: 8
• Moc znamionowa: 200W
• Napięcie znamionowe: 48V prądu stałego
• Prędkość znamionowa: 3000±10%obr/min
• Prąd znamionowy: 4,17±10%A
• Moment znamionowy: 0,64 Nm (90,63 uncji cala)
• Klasa izolacji: B 130°C[266°F]
• Rezystancja/faza: 0,21±10% omów
• Indukcyjność/faza: 0,51±20%mH
• Czujnik: HALL

Specyfikacje fizyczne

• Rozmiar ramki: Nema 34 (86 x 86mm)
• Długość korpusu: 138mm
• Średnica wału: 14mm
• Długość trzonka: 32mm
• Waga: 2,13kg
