Zewnętrzny liniowy silnik krokowy NEMA 11 z gwintem trapezowym Acme 0,42A skok śruby 1,27mm (0,05"), długość śruby 150mm

Zewnętrzny liniowy silnik krokowy NEMA 11 z gwintem trapezowym Acme 0,42A 32mm stos, skok śruby 1,27mm (0,05"), długość śruby 150mm - 11E13S0424FD4-150RS | StepperOnline

Nowy

Zewnętrzny liniowy silnik krokowy NEMA 11 z gwintem trapezowym Acme 0,42A skok śruby 1,27mm (0,05"), długość śruby 150mm

0 opinii - Napisz opinię

127.41zł

5 + 122.15zł

10 + 117.31zł

50 + 112.83zł

100 + 108.69zł

w magazynie: 200
Model: 11E13S0424FD4-150RS
Waga brutto: 0.27kg
Certyfikowany: ISO, CE, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

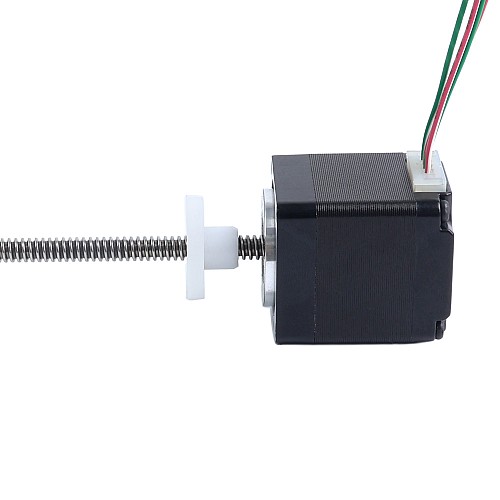

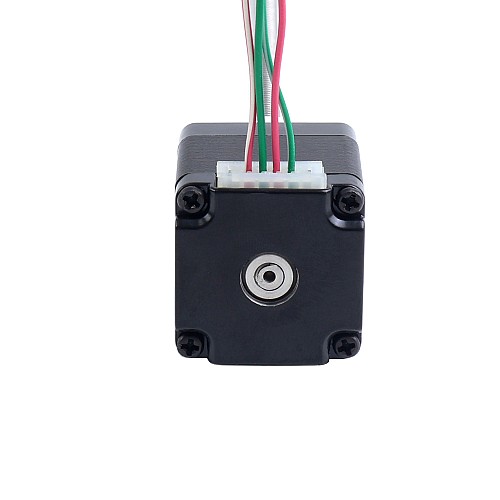

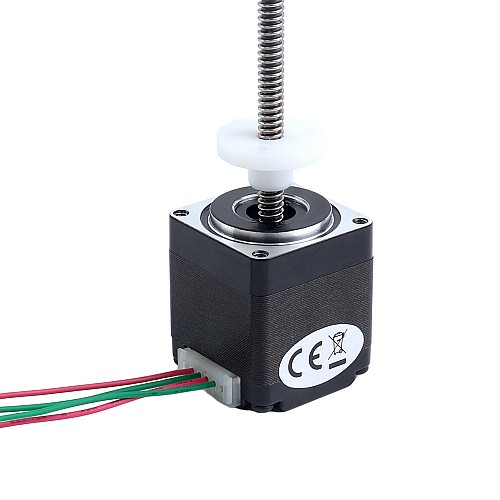

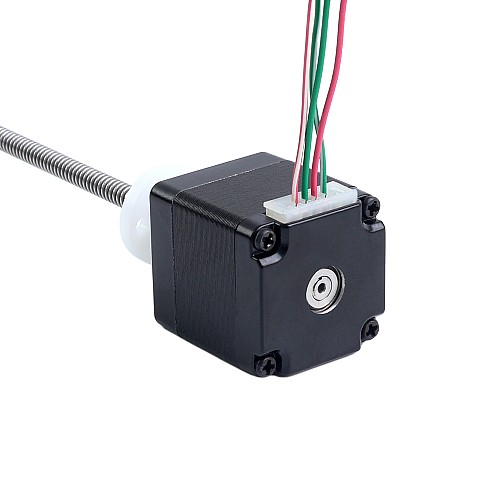

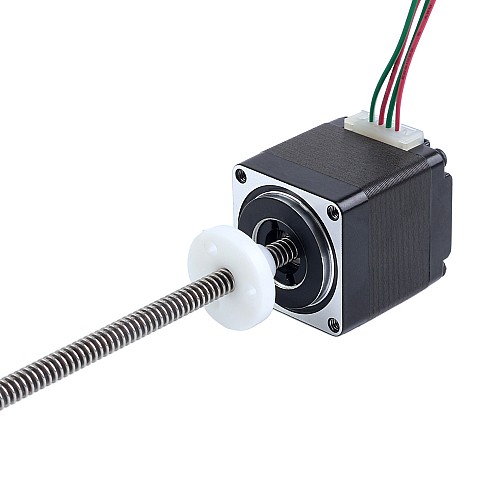

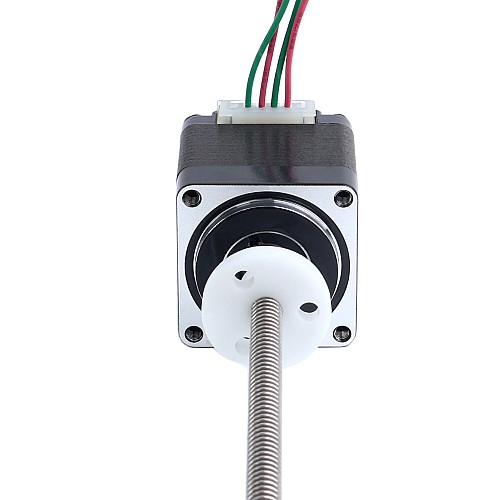

Ten model to silnik krokowy liniowy Nema 11 ze śrubą ACME o długości korpusu 32mm, kącie kroku 1,8° i prądzie znamionowym 0,42A. Jest zintegrowany ze śrubą prowadzącą o średnicy Φ4,76mm(0,1874"), długości 150mm(5,9055") i nakrętką z POM, zapewniając liniowy skok 1,27mm(0,05") na obrót. Oferuje wysoką wydajność, długą żywotność, niski poziom hałasu i wysoką sprawność.

Specyfikacja elektryczna

MPN: 11E13S0424FD4-150RS
Typ silnika: Zewnętrzny(ACME)
Kąt kroku: 1,8°
Moment trzymania: 0,06Nm(8,5oz.in)
Prąd znamionowy/faza: 0,42A
Rezystancja fazy: 11,4 oma
Indukcyjność: 6,0mH ±20%(1 kHz)

Specyfikacja fizyczna

Rozmiar ramy: 28 x 28mm
Długość korpusu: 32mm

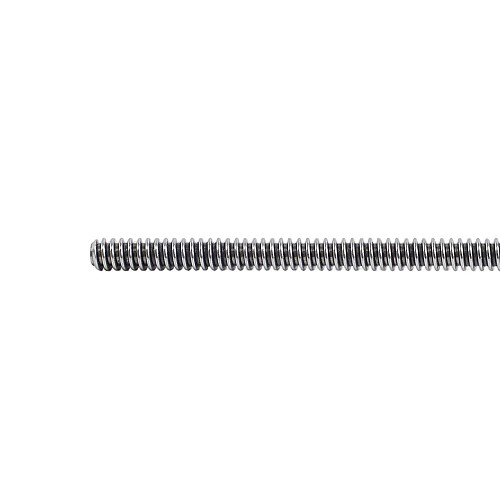

Długość śruby prowadzącej: 150mm(5,9055")
Średnica śruby prowadzącej: Φ4,76mm(0,1874")
Skok/krok: 0,00635mm(0,00025")
Skok liniowy/obrót: 1,27mm(0,05")
Liczba przewodów: 4
Długość kabla: 500mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6
Kąt kroku(deg.)	1.8
Prąd znamionowy(A)	0.42
Rezystancja fazy(ohms)	11.4
Specyfikacja fizyczna
Długość ciała(mm)	32
Długość kabla(mm)	500
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.00635
Przesuw/rewolucja ołowiu(mm)	1.27
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Zewnętrzny (Acme)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
