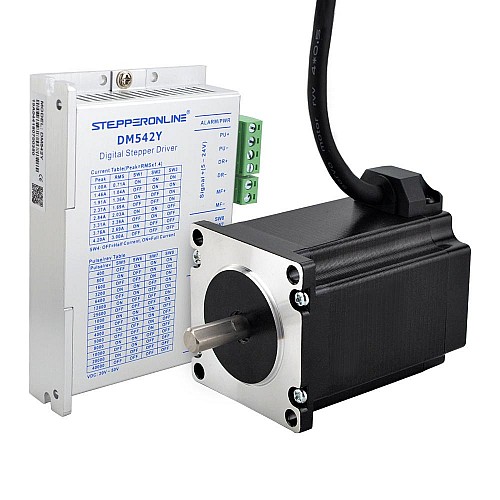

1-osiowy zestaw krokowy CNC 1,85Nm(262,03oz.in) Nema 23 Silnik krokowy 8mm Podwójny wał

• 1 x cyfrowy sterownik krokowy serii Y 1.0-4.2A DC20V-50V dla silnika krokowego Nema 17, 23, 24
• 1 x silnik krokowy Nema 23 8mm podwójny

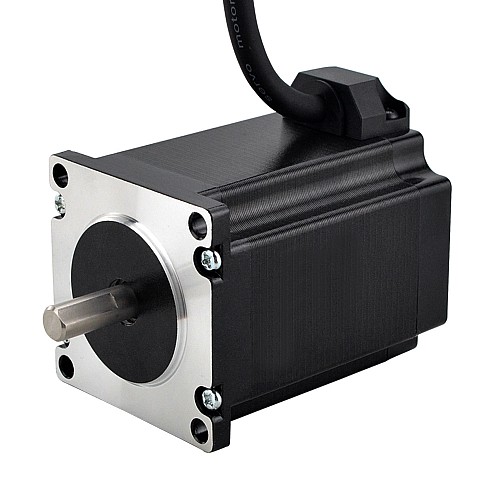

Specyfikacja silnika

• Numer części producenta: 23HS30-2694D
• Liczba faz: 2
• Moment trzymania: 1,85Nm(262,03uncji)
• Prąd znamionowy/faza: 2,8A
• Rezystancja fazowa: 1,1oma±10%
• Indukcyjność: 5,4mH±20%(1KHz)
• Rozmiar ramy: 57x57mm
• Długość korpusu: 76mm
• Średnica wału: Φ8mm
• Długość przedniego wału: 21mm
• Długość przedniego wału D-CUT: 15mm
• Długość tylnego wału: 16mm
• Długość tylnego wału D-CUT: 14mm
• Liczba wyprowadzeń: 4
• Długość przewodu: 500mm

Połączenie

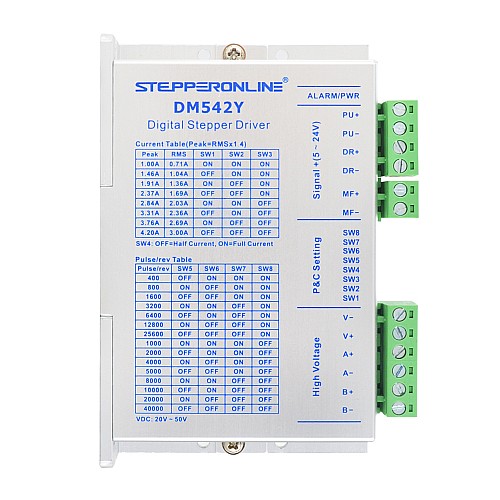

Specyfikacja sterownika

• Szczytowy prąd wyjściowy: 1,0 - 4,2A(0,71 ~ 3,0 RMS)
• Napięcie wejściowe: DC20V ~ 50V
• Prąd sygnału logicznego: 7–15mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0 - 200KHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ
• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
• Temperatura otoczenia: 0 ~ 65℃
• Wilgotność: 40% － 90%RH
• Temperatura pracy: 50℃ MAX
• Wibracje: 10-50Hz/0.15mm
• Temperatura przechowywania: -20 － 65℃
