Sterownik silnika krokowego DC Pulse 0.4-3.0A 12-48VDC silnika krokowego Nema 11, 14, 17, 23

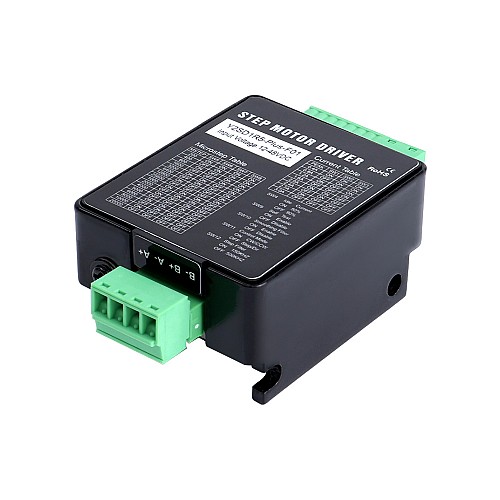

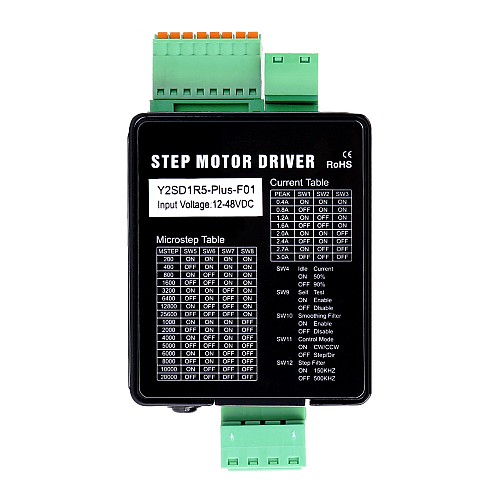

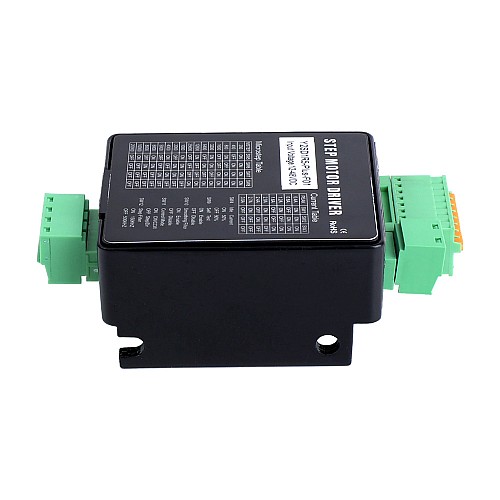

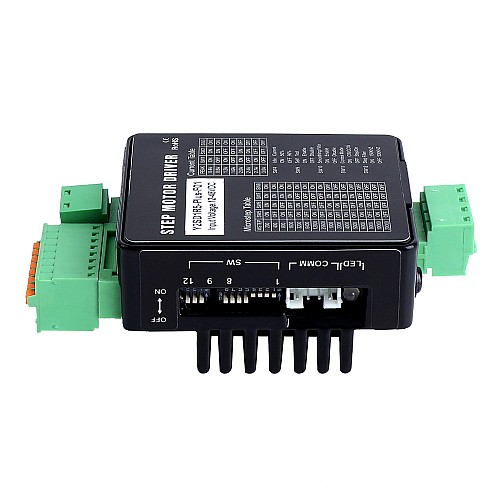

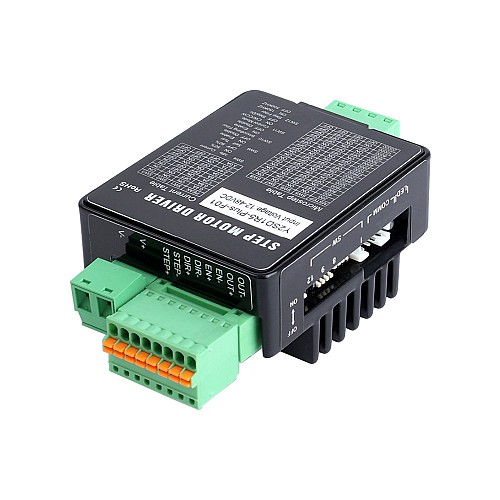

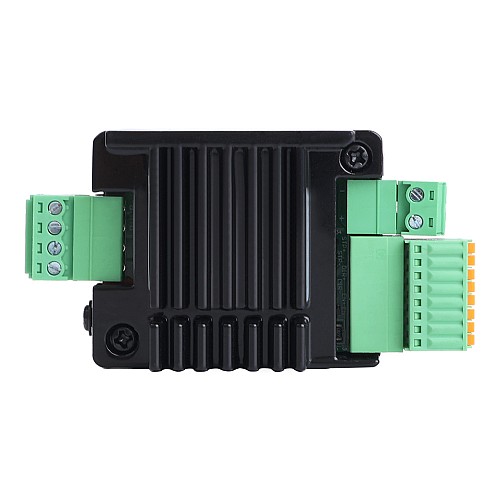

Y2SD1R5-PLUS-F01 to sterownik silnika krokowego z impulsem prądu stałego, obsługuje tryb impulsu i kierunku oraz tryb CW/CCW, zakres napięcia wejściowego wynosi 12-48VDC, maksymalny opcjonalny podział mikrokroków to 25600 kroków/obrót. Posiada funkcje zmniejszania prądu na biegu jałowym, antyrezonansu w zakresie niskich prędkości, filtrowania sygnału wejściowego, mikrokrokowego podziału kodu wybierania, raportowania błędów autotestu, alarmu wyjściowego i sterowania I/O.

Kluczowe funkcje

• Sterowanie wejściami/wyjściami
• Antyrezonans
• Moment obrotowy przy niskiej prędkości jest płynny
• Samokontrola i automatyczna konfiguracja
• Informacje wejściowe są wygładzane, aby podzielić lukę, a opcjonalny podział może osiągnąć 25600
• Wejście DC 2-fazowy sterownik silnika krokowego
• Ochrona przed przepięciem, ochrona pod napięciem, ochrona przed błędem napięcia; Zabezpieczenie nadprądowe, ochrona przed przegrzaniem, ochrona przed przeciążeniem; Wykrywanie otwartej linii silnika, wykrywanie otwartej linii komunikacyjnej itp.
• Nadaje się do silników krokowych Nema 11, 14, 17, 23

Specyfikacje elektryczne

• Tryb sterowania: impuls + kierunek/impuls dodatni i ujemny
• Napięcie wejściowe: 12–48 V prądu stałego
• Prąd wyjściowy: 0,4 - 3,0A
• Sygnał sterujący: kompatybilny z 5 - 24 V
• Zgłoszenie kodera: Nie
• Wyjście alarmowe: Tak
