Zestaw serwomotorów AC RS485 serii A6 100W 3000rpmn 0,32Nm z hamulcem 17-bitowy enkoder absolutny IP67

0 opinii - Napisz opinię

689.42zł

5 + 669.33zł

10 + 650.35zł

50 + 632.39zł

100 + 615.40zł

w magazynie: 10000
Model: A6-RS100L2B1-M17
Waga brutto: 3.40kg
Certyfikowany: ISO, CE

Sprzedane: 23

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

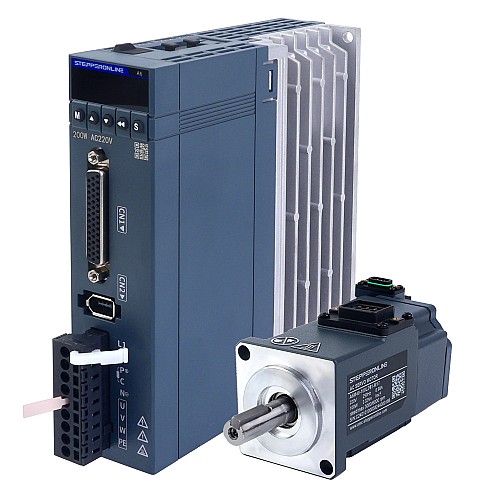

To zestaw serwosilnika AC i sterownika serii A6 składający się z silnika 220VAC 100W z wbudowanym 17-bitowym wieloobrotowym enkoderem absolutnym i hamulcem 24V 6,9W oraz jednofazowego serwonapędu 220V 200W, który obsługuje komunikację Pulse/RS485/Analog. Silnik zapewnia doskonałą wydajność sterowania serwo.
Ta seria produktów serwo jest łatwa w obsłudze, ekonomiczna i wydajna, zapewniając optymalną równowagę między wydajnością a kosztami.
Produkty serwo serii A6-RS charakteryzują się wysoką reakcją, wysoką dokładnością i opłacalnością, zapewniając wydajne i wygodne rozwiązania w zakresie sterowania ruchem dla różnych gałęzi przemysłu.

Elementy zestawu

1 x A6-200RS: 200W impulsowy/RS485/analogowy sterownik serwosilnika prądu przemiennego
1 x A6M40-100L2B1-M17: 100W serwosilnik prądu przemiennego 3000rpm 0,32Nm z hamulcem 17-bitowy enkoder IP67
1 x AS7-C-PWB075-3.0: 3,0m kabel silnika
1 x AS7-C-ENC076-3.0: 3,0m kabel enkodera

Specyfikacja sterownika serwo

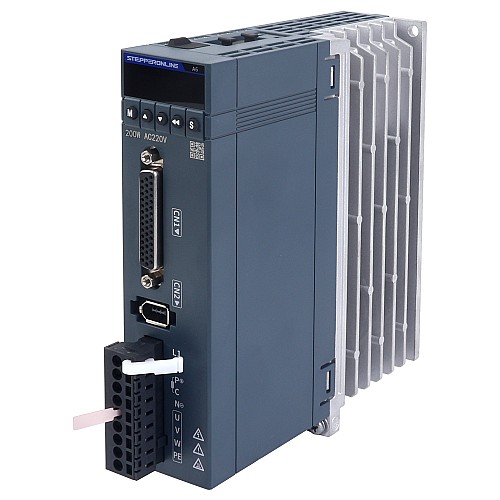

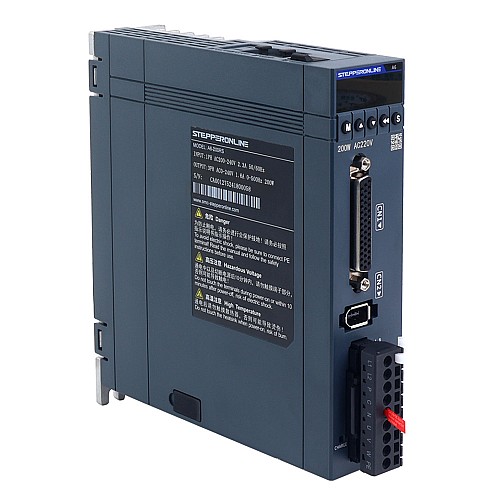

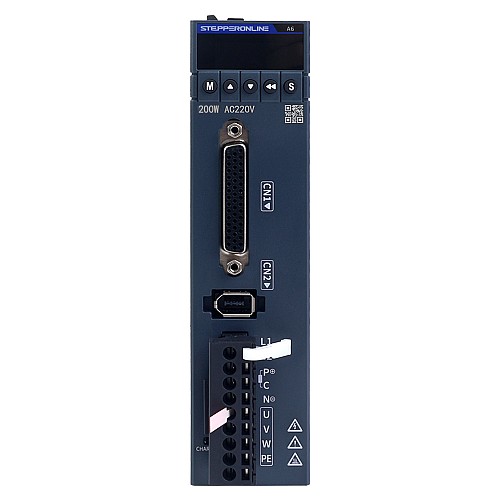

Numer części: A6-200RS
Pulsowy/RS485/analogowy komunikacja
Pasmo pętli prędkości 2KHz
17-bitowy enkoder absolutny
Napięcie znamionowe jednofazowe 220VAC
Moc znamionowa 200W
Wymiary: 170*150*40mm
Wbudowana funkcja hamulca dynamicznego

Specyfikacja silnika serwo

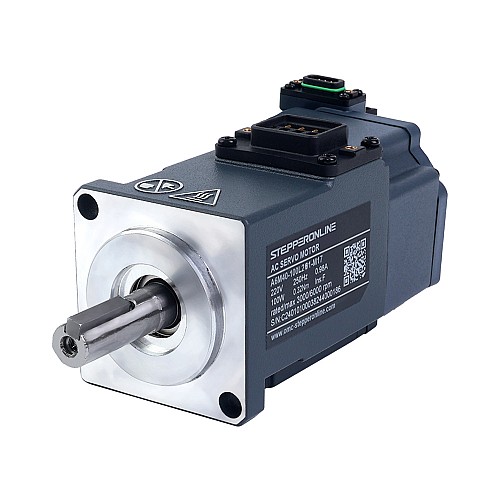

Numer części: A6M40-100L2B1-M17
Napięcie znamionowe: 220VAC
Moc znamionowa: 100W
Moment znamionowy: 0,32Nm
Moment szczytowy: 1,12Nm
Prędkość znamionowa: 3000rpm
Prędkość maksymalna: 6000rpm
Prąd znamionowy: 1,10A
Prąd szczytowy: 3,90A
Stała momentu obrotowego: 0,33Nm/A
Stała siły elektromotorycznej: 20,10V/krpm
Rezystancja: 6,70ohms
Indukcyjność: 7,81mH
Bezwładność: 0,033kg*m²*10^-4
Bieguny: 10
Enkoder: Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy)
Stopień ochrony IP: IP67
Średnica wału: 8mm
Napięcie hamulca: 24 V DC
Moc hamulca: 6,9 W
Moment trzymania hamulca: 0,32Nm
Obciążenie osiowe: Maksymalnie 54N
Obciążenie promieniowe przy długości wału 20mm: Maksymalnie 78N

Pobierz oprogramowanie debugujące serii serwomechanizmów A6 tutaj.

Jeśli potrzebujesz kabla ze złączem DB44, możesz kontynuować zakup za pośrednictwem tego linku.

Jeśli potrzebujesz dłuższego zestawu kabli silnika i enkodera, dostępne są opcje 5m lub 10m dostępne.

Domyślny enkoder w tym serwomotorze może być używany jako wieloobrotowy absolutny enkoder, ale wymaga 3m, 5m lub 10m kabel enkodera z pudełkiem na akumulator.

Jeśli napięcie zasilania wynosi 110VAC, należy użyć tego transformatora TR500-A220-A120 podczas korzystania z tego serwosilnika.

Jak wybrać właściwy kabel do debugowania typu C? Zapoznaj się z tym artykułem.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Specyfikacja elektryczna
Moc znamionowa(W)	100
Napięcie wejściowe(V)	220VAC
Prędkość maksymalna(rpm)	6000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	1.12
Tryby sterowania	Impulsowe/RS485/analogowe
Typ enkodera	Absolut magnetyczny
Z hamulcem	TAk
Zintegrowane STO czy nie?	Nie
Znamionowy moment obrotowy(Nm)	0.32
Specyfikacja fizyczna
Klasa IP	67
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	40 x 40
Średnica wału(mm)	8
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
A6M40-100L2B1-M17_Full_Datasheet	164.89KB	Download
AS7-C-PWB075-3.0.pdf	110.26KB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
A6M40-100L2B1-M17.STEP	6.36MB	Download
A6-200RS.stp	20.34MB	Download
A6-RS_series_servo_drive_manual.pdf	22.3MB	Download
