Zestaw Bezszczotkowy silnik prądu stałego i sterownika 25W 36V 4400RPM 0,055Nm(7,79oz.in)

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: K-510B36-25W
Waga brutto: 0.83kg
Certyfikowany: ISO, CE

Sprzedane: 11

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

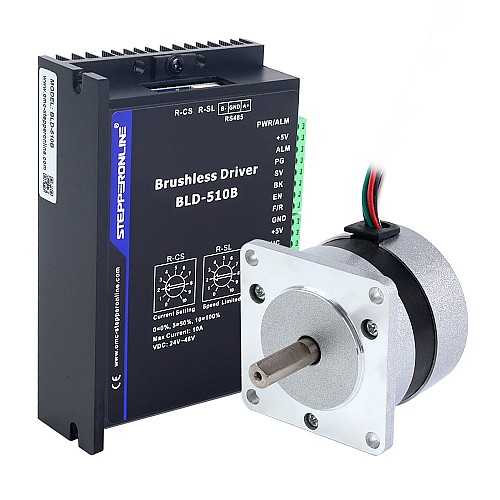

Zestaw ten zawiera:

1 x BLD-510B: Cyfrowy bezszczotkowy sterownik silnika prądu stałego 12V–48V DC maks. 15,0A 400W

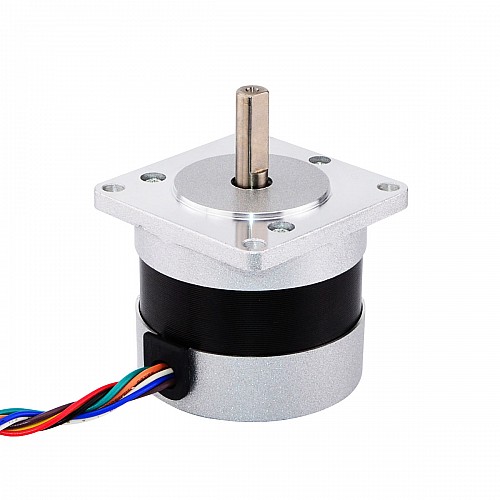

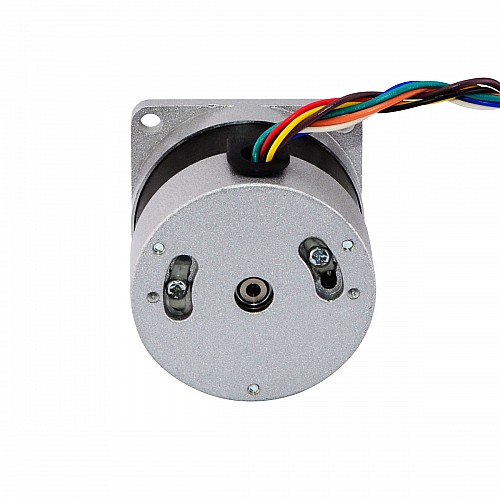

1 x 57BLR43-36-01: 36V 4400 obr./min 0,055Nm 25W 1,0A Ф57x43mm Bezszczotkowy silnik prądu stałego

Specyfikacja silnika

Numer części producenta: 57BLR43-36-01
Faza: 3
Polacy: 4
Napięcie znamionowe: 36V
Prędkość znamionowa: 4400 ± 10%RPM
Znamionowy moment obrotowy: 0,055Nm (7,79oz.in)
Prąd znamionowy: 1 ± 10% A
Moc znamionowa: 25 W
Klasa izolacji klasa: B 130°C[266°F]
Rezystancja izolacji: 100MΩ Min @500VDC
Rozmiar ramy: Φ57mm
Długość ciała: 43mm
Średnica wału: Φ8mm
Długość wału: 25mm
Typ wału: D-cut
Długość cięcia w kształcie litery D: 20mm
Liczba wyprowadzeń: 8
Długość ołowiu: 300 mm
Typ łożyska: Łożysko kulkowe NMB, C3
Waga: 0,4 kg

Połączenie

U	V	W	+5V	GND	A	B	C
Pomarańczowy	Zielony	Brązowy	Czerwony	Czarny	Żółty	Biały	Niebieski

Specyfikacja sterownika

Parametry	BLD-510B
Napięcie wejściowe (VDC)	12	24	36	48
Ciągły prąd wyjściowy (A)	10,0	8.3	5,5	8.3
Nominalna moc wyjściowa (W)	120	200	200	400
Prąd szczytowy(A)	15,0

Zalecany zasilacz to LM50-22B36.

Rodzaj produktu
Rodzaj produktu	Silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	25
Napięcie znamionowe(V)	36
Prąd znamionowy(A)	1
Prędkość znamionowa(rpm)	4400
Znamionowy moment obrotowy(Nm)	0.055
Specyfikacja fizyczna
Długość ciała(mm)	43
Długość wału(mm)	25
Klasa IP	20
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	8
Typ wału wyjściowego	D
Ze skrzynią biegów	Nie

Plik	Rozmiar
57BLR43-36-01_Full_Datasheet.pdf	111.59KB	Download
57BLR43-36-01.STEP	1.02MB	Download
stepperonline_bldc_software_V2.7.zip	26.54KB	Download
BLD-510B_Manual.pdf	728.14KB	Download
