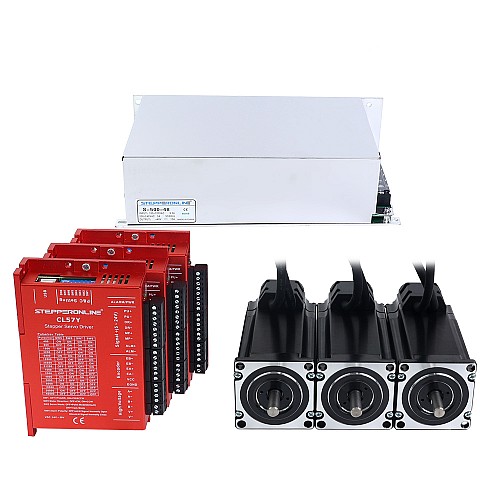

YS Seria 3 Oś Zamknięta Pętla Silnik Krokowy Zestaw 3.00Nm (424.83oz.in) Nema 23 Silnik z Kablowaniem 1.5m i Zasilaczem

• 3 x 23HS40-5004D-E1K-1M5: Silnik krokowy z zamkniętą pętlą serii S Nema 23 3,00Nm(424,83oz.in) Enkoder 1000PPR(4000CPR)
• 3 x CL57Y: Sterownik silnika krokowego z zamkniętą pętlą serii Y 0-7,0A 24-50V DC dla silnika krokowego Nema 17, 23, 24
• 1 x S-500-48: 500W 48V 10,5A 115/230V Zasilacz impulsowy

Specyfikacja silnika

• Numer części producenta: 23HS40-5004D-E1K-1M5
• Typ silnika: Bipolarny Stepper
• Kąt kroku: 1,8 stopnia
• Moment obrotowy przytrzymujący: 3,00Nm(424,83 uncji cala)
• Prąd znamionowy/faza: 5,0A
• Rezystancja fazy: 0,7ohms ± 10%
• Indukcyjność: 2,3mH ± 20%(1KHz)
• Klasa izolacji: B 130°C [266°F]
• Rozmiar ramy: 57 x 57mm
• Długość korpusu: 122mm
• Średnica wału: Φ8mm
• Długość wału: 22mm
• Długość cięcia D: 15mm
• Długość kabla: 1500mm

Specyfikacja enkodera

• Typ obwodu wyjściowego: Typ różnicowy
• Typ enkodera: Optyczny przyrostowy
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2 kanały
• Napięcie zasilania min.: 4V
• Napięcie zasilania maks.: 5V
• Prąd wyjściowy: 100 mA
• Wysokie napięcie wyjściowe: 5V
• Niskie napięcie wyjściowe: 4,5V
• Maksymalna częstotliwość wyjściowa: 60kHz

Sterownik Specyfikacja

• Prąd szczytowy wyjściowy: 0~7A(0~5RMS)
• Napięcie wejściowe: +24~50VDC(typowo 36VDC)
• Prąd sygnału logicznego: 7~16mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Specyfikacja zasilania

• Numer części: S-500-48
• Wyjście 48V DC 10,5A
• Zakres napięcia wejściowego AC: 92~135V/180~264VAC
• 115 V/230V AC wybierane przełącznikiem
• Wysoka wydajność, niski koszt
• Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC
• Niskie tętnienia wyjściowe i odchylenia
• Zabezpieczenia przed nadmiernym prądem, przepięciem, zwarciem i przegrzaniem
• 215*115*50mm(dł.*szer.*wys.)

Podłączenie silnika i enkodera
