YS Seria 1 Oś Zamknięta Pętla Silnik Krokowy Zestaw V2.0 12,0Nm (1699,34oz.in) Nema 34 Silnik z Sterownikiem

0 opinii - Napisz opinię

345.24zł

5 + 335.18zł

10 + 325.64zł

50 + 316.68zł

100 + 308.16zł

w magazynie: 10000
Model: 1-CL86Y-S120-1M5-V20
Waga brutto: 6.95kg
Certyfikowany: ISO, CE

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

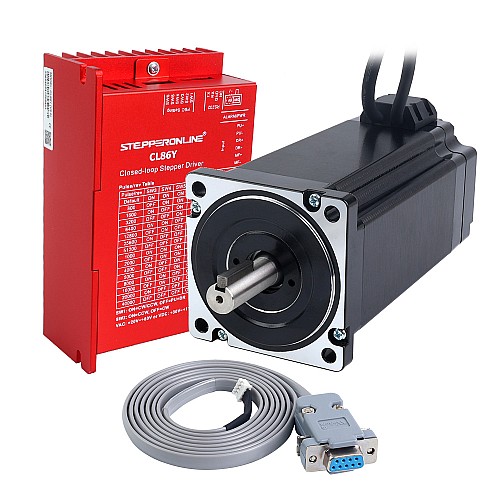

Zestaw CNC zawiera:

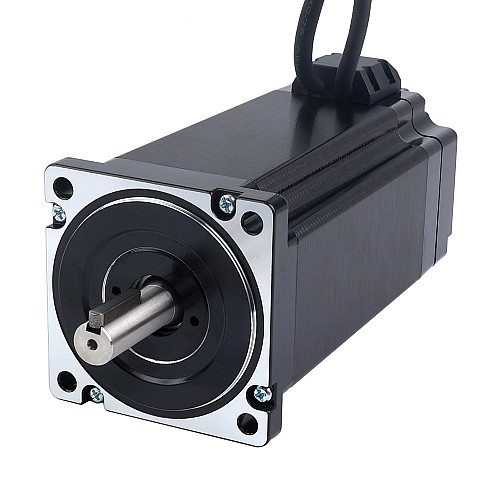

1 x 34HS59-6004D-E1K-1M5: Silnik krokowy z zamkniętą pętlą serii S Nema 34 12,00Nm(1699,34oz.in) Enkoder 1000PPR(4000CPR)
1 x CL86Y-V20: Sterownik Silnika Krokowego z Zamkniętą Pętlą Serii Y V2.0 0-8,5A 20-80V AC/30-110V DC do Silnika Krokowego Nema 34
1 x CABLE-PC-2: Kabel debugujący RS232

Specyfikacja silnika

Numer części producenta: 34HS59-6004D-E1K-1M5
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment obrotowy przytrzymujący: 12,00Nm(1699,34 uncji cala)
Prąd znamionowy/faza: 6,0A
Rezystancja fazy: 0,59ohms ± 10%
Indukcyjność: 4,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C [266°F]
Rozmiar ramy: 86 x 86mm
Długość korpusu: 174mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału wpustowego: 25mm
Długość kabla: 1500mm

Enkoder Specyfikacja

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2kanały
Napięcie zasilania min.: 4V
Napięcie zasilania maks.: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Szczytowy prąd wyjściowy: 0~8,5A（0~6 RMS）
Napięcie wejściowe: 20~80VAC/30~110VDC(typowo 48/60VDC)
Prąd wejściowy logiczny: 7~20mA
Częstotliwość wejściowa impulsu: 0~200kHz
Szerokość impulsu: 2,5μS
Rezystancja izolacji: 500MΩ

Podłączenie silnika i enkodera

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

PIN	Czarny	Czerwony	Biały	Żółty	Zielony	Niebieski
Encoder	EA+	VCC	GND	EB+	EB-	EA-

CL86Y-V20 ulepsza CL86Y, dodając przełącznik 5V/24V i dołączając bezpłatny kabel debugujący RS232.

Funkcje wspólne sterowników serii Y zostały skonfigurowane i można je używać bez debugowania. Jeśli wymagane jest dalsze debugowanie, kliknij tutaj, aby zakupić wymagany kabel do debugowania.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.8
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	1200
Moment trzymania(oz.in)	1699.34
Napięcie wejściowe odniesienia(V)	24 - 80AC / 36 - 110DC
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.59
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria YS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	NIE

Plik	Rozmiar
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
CL86Y-V20.STEP	20.11MB	Download
CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdf	858.67KB	Download
34HS59-6004D-E1K-1M5_Full_Datasheet.pdf	57.37KB	Download
34HS59-6004D-E1K-1M5.STEP	2.73MB	Download
34HS59-6004D-E1K-1M5_Torque_Curve.pdf	163.02KB	Download
