YS Seria 1 Oś Zamknięta Pętla Silnik Krokowy Zestaw 12,0Nm (1699,34oz.in) Nema 34 Silnik z Sterownikiem

0 opinii - Napisz opinię

365.87zł

5 + 355.18zł

10 + 345.11zł

50 + 335.57zł

100 + 326.57zł

w magazynie: 10000
Model: 1-CL86Y-S120
Waga brutto: 7.05kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Australia

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

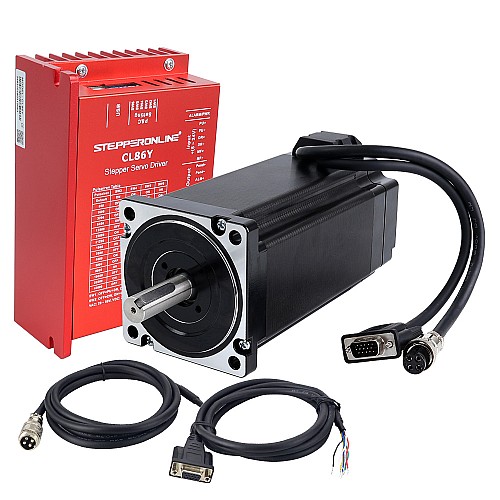

Zestaw CNC zawiera:

1 x 34HS59-6004D-E1000: Silnik krokowy Nema 34 z zamkniętą pętlą serii S 12,00Nm(1699,34oz.in) enkoder 1000PPR(4000CPR)
1 x CL86Y: Sterownik silnika krokowego z zamkniętą pętlą serii Y 0-8,5A 20-80V AC/30-110V DC do silnika krokowego Nema 34
1 x CE2-M2-18: 1,7m(67") długie kable przedłużające enkoder i silnik

Specyfikacja silnika

Numer części producenta: 34HS59-6004D-E1000
Typ silnika: bipolarny Stepper
Kąt kroku: 1,8 stopnia
Moment obrotowy przytrzymujący: 12,00Nm(1699,34 uncji cala)
Prąd znamionowy/faza: 6,0A
Rezystancja fazy: 0,53ohms ± 10%
Indukcyjność: 4,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C [266°F]
Rozmiar ramy: 86 x 86mm
Długość korpusu: 175mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału wpustowego: 25mm
Długość kabla: 300mm

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Napięcie zasilania min.: 4V
Napięcie zasilania maks.: 5V
Prąd wyjściowy: 100 mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHz

Sterownik Specyfikacja

Prąd szczytowy wyjściowy: 0~8,5A(0~6RMS)
Napięcie wejściowe: 20~80V AC/30~110V DC(typowe 48/60V DC)
Prąd sygnału logicznego: 7~16mA(typowe 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szerokość impulsu: 2,5μS
Rezystancja izolacji: 500MΩ

Podłączenie silnika i enkodera

PIN	1	2	3	4
Silnik	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Funkcje wspólne sterowników serii Y zostały skonfigurowane i można je używać bez debugowania. Jeśli wymagane jest dalsze debugowanie, kliknij tutaj, aby zakupić wymagany kabel do debugowania.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.8
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	1200
Moment trzymania(oz.in)	1699.34
Napięcie wejściowe odniesienia(V)	24 - 80AC / 36 - 110DC
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.53
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria YS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	NIE

Plik	Rozmiar
34HS59-6004D-E1000.STEP	8.28MB	Download
CL86Y.STP	5.44MB	Download
CL86Y_user_manual.pdf	819.26KB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
34HS59-6004D-E1000_Torque_Curve.pdf	101.3KB	Download
