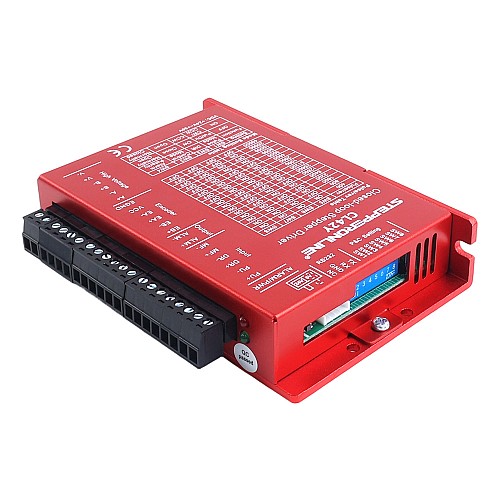

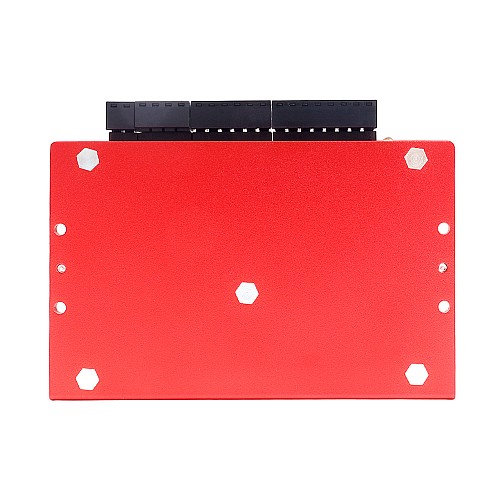

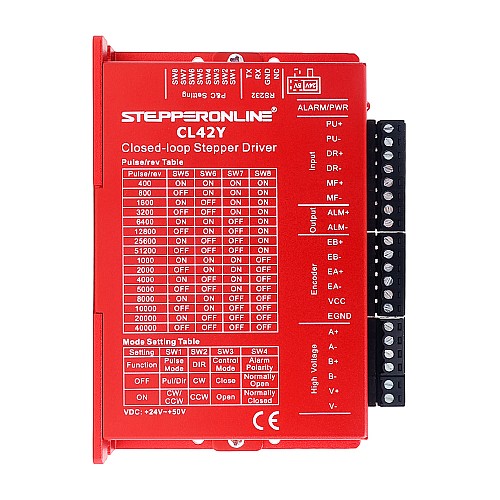

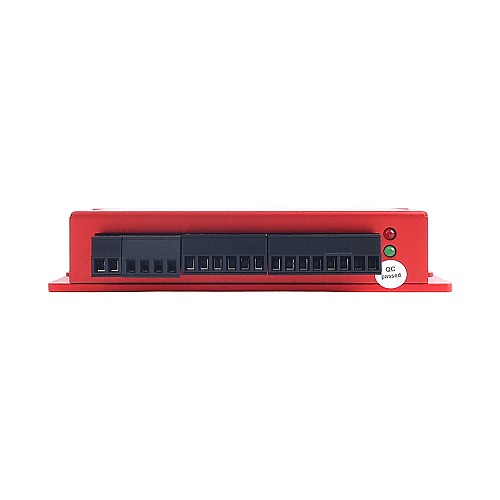

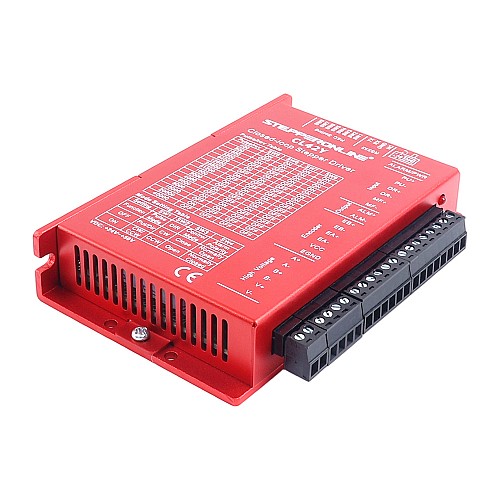

Sterownik silnika krokowego z zamkniętą pętlą seria Y V2.0 0-2,2A 24-50VDC do silników Nema 17

Sterownik silnika krokowego z zamkniętą pętlą CL42Y-V20 zapewnia doskonałą wydajność z zakresem prądu 0–2,2A i napięciem roboczym 24–50VDC, co czyni go idealnym do silników krokowych Nema 17. Jako ulepszony następca modelu CL42Y, posiada przełącznik napięcia logicznego 5V/24V i zastępuje port USB interfejsem debugowania RS232 w celu zwiększonej kompatybilności i rozwiązywania problemów.
Wykorzystując technologię sterowania DSP 32-bit nowej generacji i technologię wektorowego sterowania kątem mocy, osiąga prędkości przekraczające 3000 obr./min. W porównaniu ze standardowymi sterownikami otwartej pętli, znacząco zmniejsza spadek momentu obrotowego przy wysokich prędkościach, zwiększając wydajność silnika i wykorzystanie momentu obrotowego, co poprawia wydajność i dokładność obróbki. Sterowanie prądem oparte na obciążeniu skutecznie zmniejsza nagrzewanie silnika, wydłużając jego żywotność. Wbudowane wyjście alarmowe ułatwia łatwe monitorowanie i sterowanie przez system nadrzędny, a alarm błędu pozycji zapewnia bezpieczną pracę urządzenia.

Kluczowe cechy

• Bezpłatny kabel debugujący RS232 w zestawie
• Selektor napięcia logicznego 5V/24V
• Bardziej stabilny odbiór sygnału impulsowego 3,3V
• Nowa generacja technologii sterowania DSP 32-bit, opłacalna, stabilna i doskonała wydajność wibracyjna
• Zakres napięcia wejściowego: 24 - 50VDC, w sumie 16 podziałów krokowych
• Maksymalna częstotliwość odpowiedzi impulsowej do 200 kHz
• Mały spadek momentu obrotowego, prędkość może osiągnąć 3000 obr./min
• Wbudowane wyjście pozycji i alarmu dla łatwej detekcji i sterowania
• Inteligentnie reguluje prąd, zmniejsza wibracje, hałas i ciepło, zwiększa wydajność o 35%
• Z funkcją wyboru pojedynczego/podwójnego impulsu, domyślne ustawienie fabryczne: sterowanie impulsem + kierunkiem
• Doskonała wydajność i sztywność przy wysokich prędkościach, idealne połączenie zalet serwo i kroku

Specyfikacje elektryczne

• Ciągły prąd wyjściowy: 0 - 2,2A(typ. 1,0A)
• Napięcie wejściowe: 24 - 50VDC
• Prąd wejściowy logiczny: 1,0 - 7,5mA
• Częstotliwość impulsów: 200kHz
• Rezystancja izolacji: 10MΩ

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: Chłodzenie naturalne
• Środowisko: Z dala od innych urządzeń grzewczych; unikać miejsc zapylonych, z mgłą olejową, gazami korozyjnymi, silnymi wibracjami, gazami palnymi i przewodzącym pyłem
• Temperatura: 0℃ - 50℃
• Wilgotność: 40%RH - 90%RH (bez kondensacji)
• Wibracje: 10 - 55Hz/0,15mm
• Temperatura przechowywania: -20℃ - 70℃

Zawartość opakowania

• 1 x Sterownik CL42Y-V20
• 1 x CABLE-PC-2 (Kabel debugujący RS232)
