Silnik przekładniowy BLDC 24V, 40W, 30RPM, 8,00Nm(1132,90oz.in) Skrzynia biegów kątowa 100:1

0 opinii - Napisz opinię

324.53zł

5 + 313.44zł

10 + 303.06zł

50 + 293.40zł

100 + 284.30zł

w magazynie: 10000
Model: F4B40-24GN-30S/4GN100RT
Waga brutto: 3.63kg
Certyfikowany: ISO

Sprzedane: 1

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

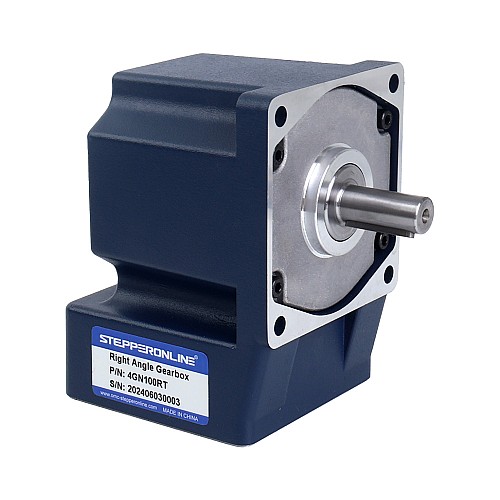

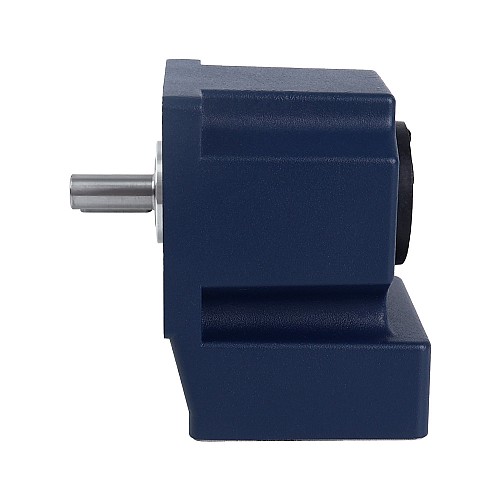

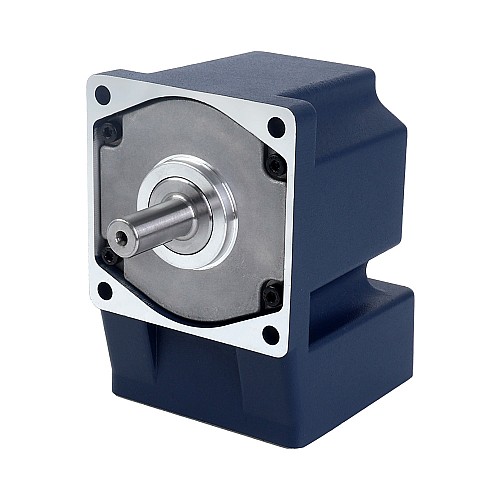

Jest to bezszczotkowy motoreduktor prądu stałego o napięciu 24V i 40W z kołnierzem o wymiarach 80x80mm. Wbudowana przekładnia kątowa 100:1 z wałem wpustowym zapewnia prędkość i moment obrotowy do 30rpm and 8Nm(1132,9oz.in). Zalety przekładni kątowej, takie jak wydajna przekładnia, duża nośność, możliwość zmiany kierunku przekładni i długa żywotność, sprawiają, że silnik ten jest szeroko stosowany w automatyce produkcji przemysłowej, sprzęcie do pakowania logistycznego, sprzęcie medycznym, sprzęcie mechanicznym, sprzęcie fotograficznym i innych dziedzinach.

Zalecany sterownik BLDC pasujący do tego silnika to BLD-305S.

Parametry elektryczne

P/N: F4B40-24GN-30S/4GN100RT
liczba faz silnika: 3
bieguny silnika: 5
Prąd znamionowy: 2.50A
Napięcie znamionowe: 24V
Prędkość znamionowa: 30rpm
Nominalny moment obrotowy: 8,00Nm(1132,90oz.in)
Moc znamionowa: 40W
Klasa izolacji: E 120°C[248°F]
Rezystancja izolacji: 50MΩ Min @500V
Żywotność: Ponad 5000 godzin

Specyfikacje fizyczne

Rozmiar ramki: 80x80mm
Długość korpusu ze skrzynią biegów: 173mm
Typ skrzyni biegów: Skrzynia biegów kątowa
Przełożenie: 100:1
Typ wału: Wał wpustowy
Średnica wału: Φ12mm
Długość wału: 32mm
Czujnik: czujnik Halla
Łożysko: kulka poprzeczna

połączenie przewodów

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Żółty(Gruby)	Niebieski(Gruby)	Zielony	Żółty	Zielony(Gruby)	Czarny	Niebieski	Czerwony

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	40
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	2.50
Prędkość znamionowa(rpm)	30
Znamionowy moment obrotowy(Nm)	8.00
Specyfikacja fizyczna
Długość ciała(mm)	173
Długość wału(mm)	32
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	80 x 80
Średnica wału(mm)	12
Typ skrzyni biegów	Skrzynia biegów kątowa
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
