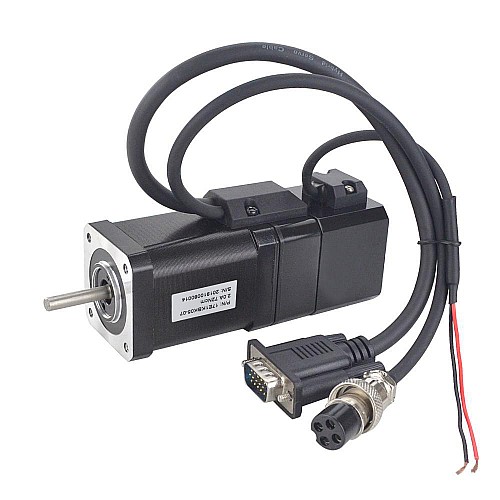

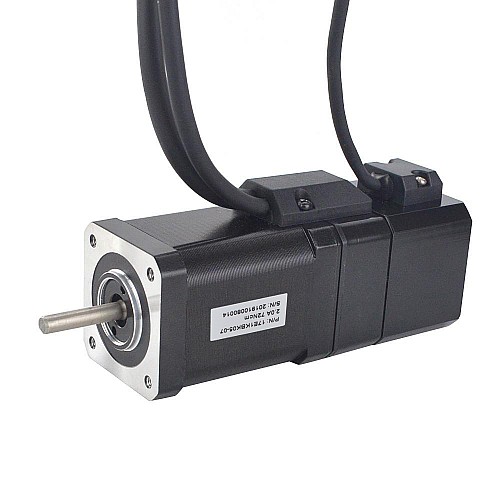

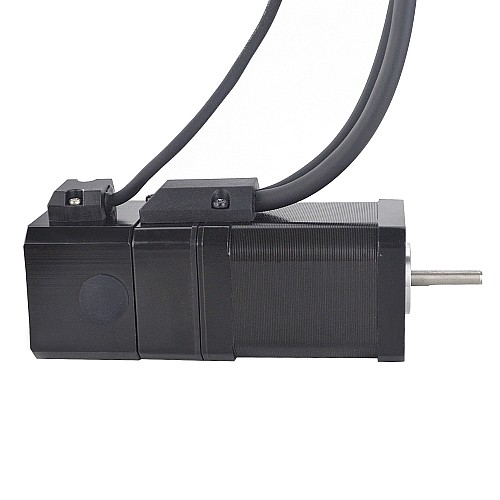

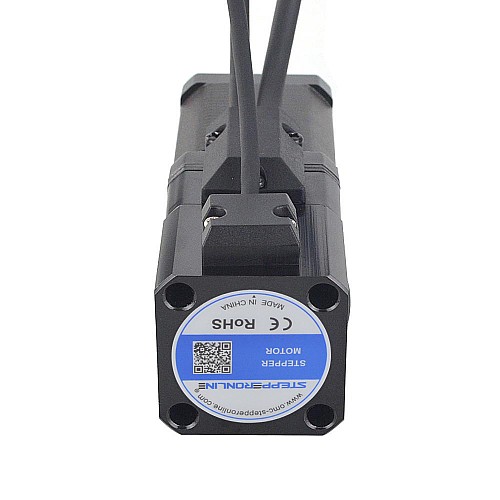

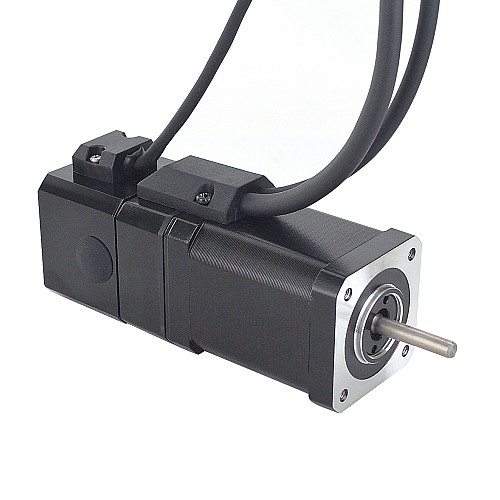

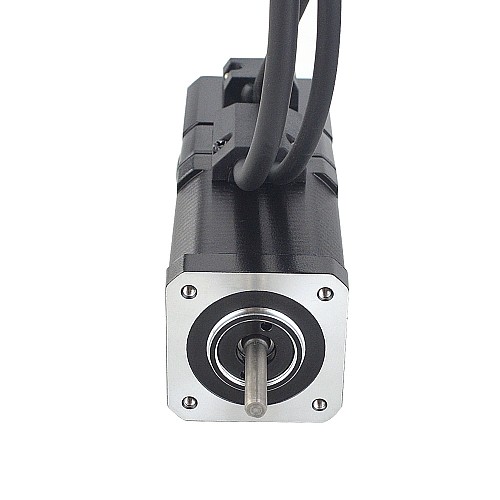

Silnik krokowy z zamkniętą pętlą serii P Nema 17 72Ncm(101,98oz.in) z hamulcem elektromagnetycznym

0 opinii - Napisz opinię

327.76zł

5 + 312.35zł

10 + 298.31zł

50 + 285.48zł

100 + 273.70zł

w magazynie: 200
Model: 17E1KBK05-07
Waga brutto: 0.90kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Specyfikacja elektryczna

Numer części producenta: 17E1KBK05-07
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 72Ncm(101,98oz.in)
Prąd znamionowy/faza: 2,0A
Rezystancja fazowa: 1,75ohms
Indukcyjność: 4,0mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość korpusu: 112.1mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość wału D-Cut: 15mm
Długość przewodu: 270mm
Waga: 0,5kg

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: przyrostowy
Kanały sygnału wyjściowego: 2kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Połączenia hamulca

Czerwony-24 V +
Czarny-24V-
0,5Nm

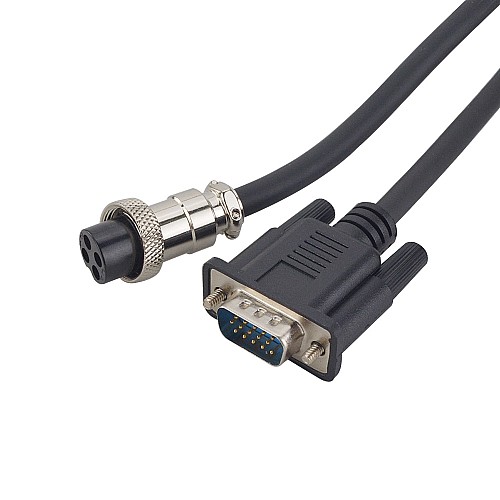

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	4
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	72
Prąd znamionowy(A)	2
Rezystancja fazy(ohms)	1.75
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Hamulec
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja hamulca
Czas reakcji(ms)	50
Moc hamowania(W)	3.96
Moment hamowania(Ncm)	50
Napięcie znamionowe hamulca(V)	24
Prąd hamulca(A)	0.16
Typ hamulca	Hamulec wyłączający
Specyfikacja fizyczna
Długość ciała(mm)	112.1
Długość wału(mm)	24
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	5
Typ wału wyjściowego	D
