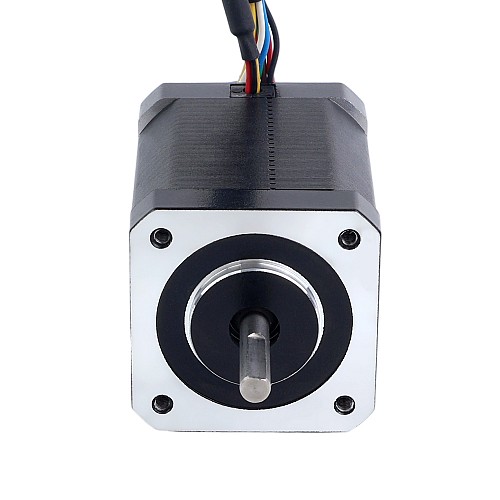

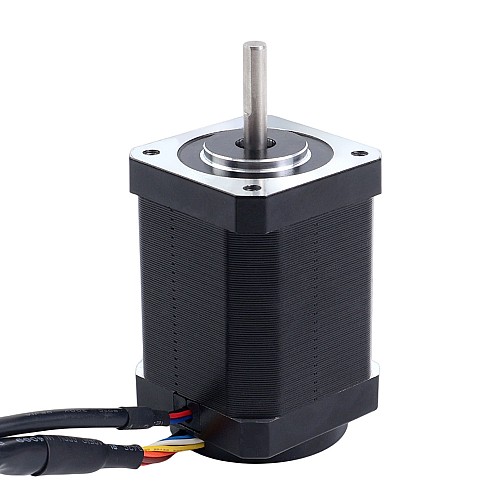

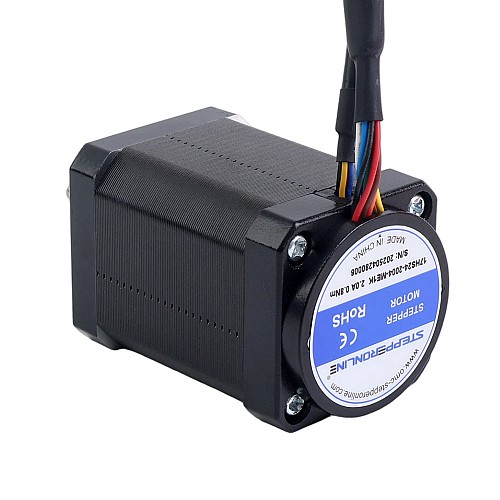

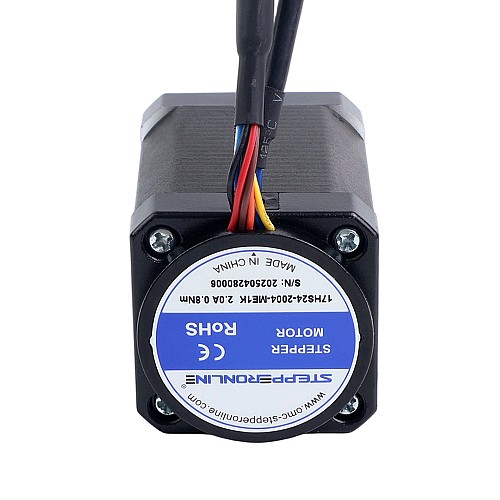

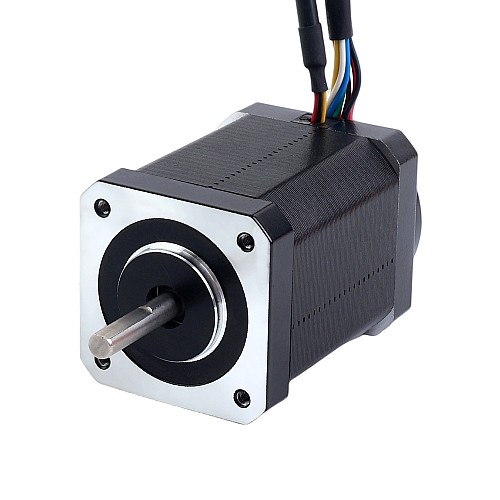

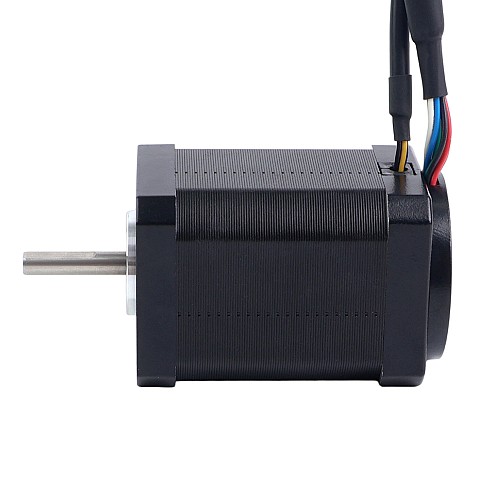

Silnik krokowy z zamkniętą pętlą Nema 17 80Ncm(113,29oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)

0 opinii - Napisz opinię

80.01zł

5 + 76.69zł

10 + 73.67zł

50 + 70.88zł

100 + 68.26zł

w magazynie: 200
Model: 17HS24-2004-ME1K
Waga brutto: 0.61kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Ten silnik krokowy Nema 17 z zamkniętą pętlą zapewnia moment trzymający 80Ncm(113,29oz·in) i charakteryzuje się kompaktową długością korpusu wynoszącą 64,5mm. Zawiera wysokorozdzielczy enkoder magnetyczny z wyjściem 3-kanałowym i rozdzielczością 1000PPR(4000CPR), gwarantujący precyzyjne sprzężenie zwrotne ruchu.
Główne zalety enkodera magnetycznego to jego kompaktowe wymiary i opłacalność, co czyni go idealnym do zastosowań, gdzie ograniczenia przestrzenne i wysoki stosunek wydajności do ceny są kluczowe.

Specyfikacja elektryczna

Numer katalogowy producenta: 17HS24-2004-ME1K
Liczba faz: 2
Kąt kroku: 1,8°
Moment trzymający: 80Ncm(113,29oz.in)
Prąd znamionowy/faza: 2,0A
Rezystancja fazowa: 1,30Ω±10%
Indukcyjność: 2,70mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja mechaniczna

Wymiar ramy: 42×42mm
Długość korpusu: 64,5mm
Średnica wału: Ø5mm
Długość wału: 24mm
Długość wału typu D: 15mm
Długość kabla: 500mm
Waga: 0,52kg

Specyfikacja enkodera

Typ obwodu wyjściowego: Różnicowy
Typ enkodera: Magnetyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały wyjściowe: 3 kanały
Min. napięcie zasilania: 3,3V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 20mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 0,2V
Maks. częstotliwość wyjściowa: 400kHz

Połączenie silnika i enkodera

Silnik	A+	A-	B+	B-
Przewód	Czerwony	Czarny	Żółty	Niebieski

Enkoder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Przewód	Czerwony	Czarny	Brązowy	Pomarańczowy	Niebieski	Zielony	Żółty	Biały

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.7
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	80
Moment trzymania(oz.in)	113.29
Prąd znamionowy(A)	2.0
Rezystancja fazy(ohms)	1.3
Rozdzielczość enkodera	1000PPR
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	64.5
Długość wału(mm)	24
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	5
