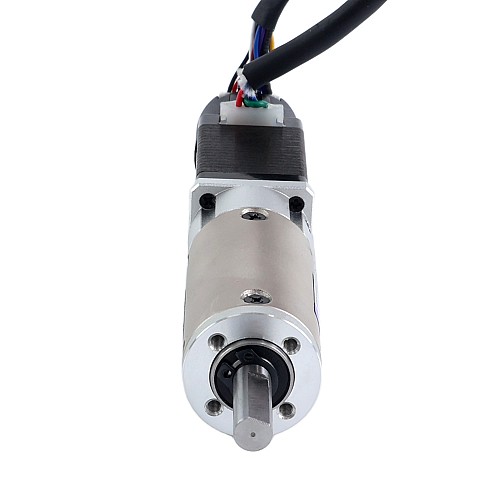

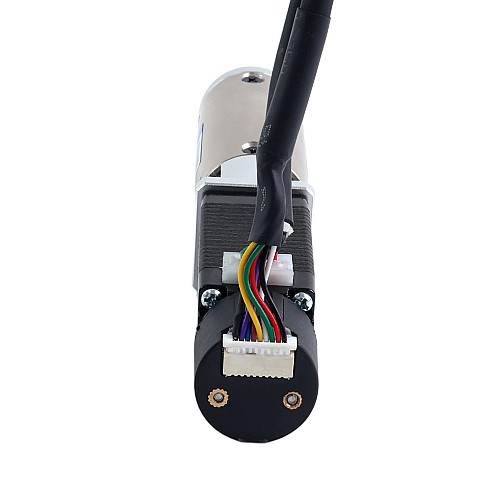

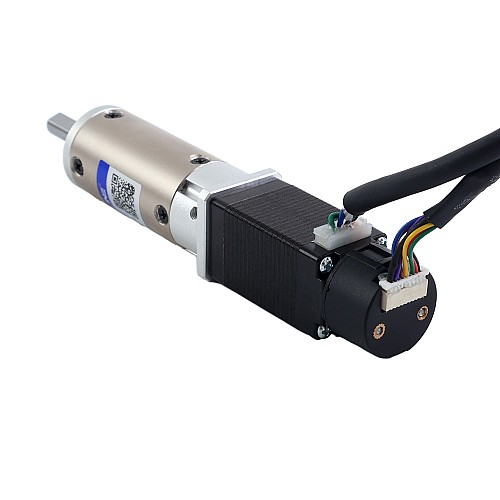

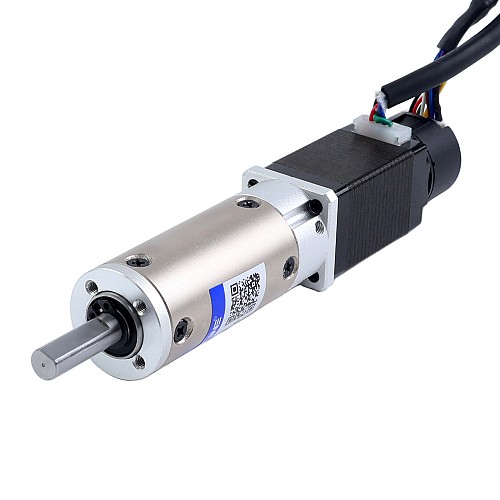

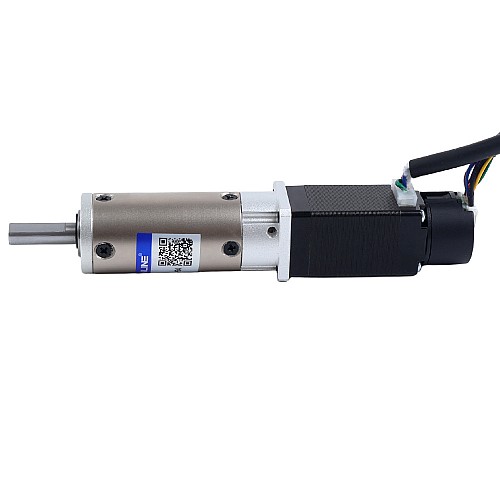

Silnik krokowy Nema 8 z zamkniętą pętlą L=38mm z przekładnią planetarną serii EG przełożenie 100:1

Nowy

Silnik krokowy Nema 8 z zamkniętą pętlą L=38mm z przekładnią planetarną serii EG przełożenie 100:1

0 opinii - Napisz opinię

451.62zł

5 + 417.30zł

10 + 387.86zł

50 + 362.27zł

100 + 339.89zł

w magazynie: 200
Model: 8HS15-0604D-E1000-EGS100
Waga brutto: 0.26kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Ten silnik krokowy Nema 8 zapewnia moment trzymający 0.02Nm(2.83oz.in) i wyposażony jest w wysokoprecyzyjną przekładnię serii EG o przełożeniu 100:1, uzupełnioną inkrementalnym enkoderem optycznym 1000 PPR (4000 CPR). To doskonały wybór dla zastosowań wymagających precyzji, niezawodności i wyjątkowej wartości.

Specyfikacja elektryczna

Numer części: 8HS15-0604D-E1000-EGS100
Liczba faz: 2
Kąt kroku: 1.8deg
Moment trzymający bez przekładni: 0.02Nm(2.83oz.in)
Prąd znamionowy/fazowy: 0.6A
Rezystancja fazowa: 8.30ohms ± 10%
Indukcyjność: 2.20mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 20 x 20mm
Długość korpusu: 108mm
Średnica wału: 6mm
Długość wału: 19.5mm
Długość wałka typu D: 15mm
Długość kabla: 500mm

Specyfikacja przekładni

Typ przekładni: Planetary
Przełożenie: 100:1
Sprawność: 90%
Luz bez obciążenia: <=25arcmin
Maksymalny dopuszczalny moment: 6.0Nm(849.67oz.in)
Dopuszczalny moment chwilowy: 12.0Nm(1699.34oz.in)
Maksymalne obciążenie osiowe: 100N
Maksymalne obciążenie promieniowe: 300N

Specyfikacja kodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 4,5V
Napięcie zasilania maks.: 5,5V
Napięcie wyjściowe wysokiego poziomu: 2,4 V - Vcc
Napięcie wyjściowe niskiego poziomu: ≤ 0,4V

Połączenie

PIN	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

Enkoder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Kolor	Czerwony	Czarny	Biały	Niebieski	Zielony	Brązowy	Żółty	Fioletowy

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	2.20
Kanały sygnału wyjściowego	3
Moment trzymania bez skrzyni biegów(Nm)	0.02
Prąd znamionowy(A)	0.6
Rezystancja fazy(ohms)	8.30
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	108
Długość wału(mm)	19.5
Klasa IP	40
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	Nema 8 (20 x 20)
Średnica wału(mm)	6
Typ skrzyni biegów	Przekładnia planetarna serii EG
Typ wału wyjściowego	D
