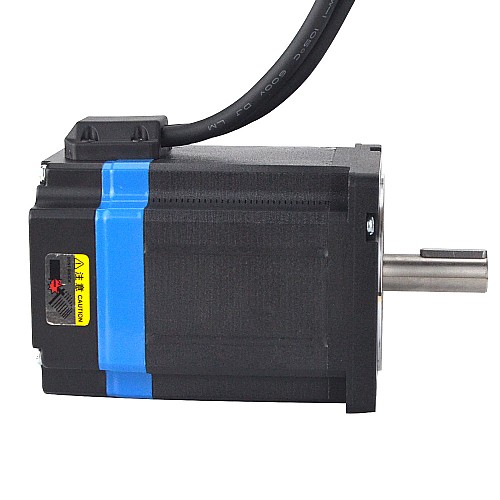

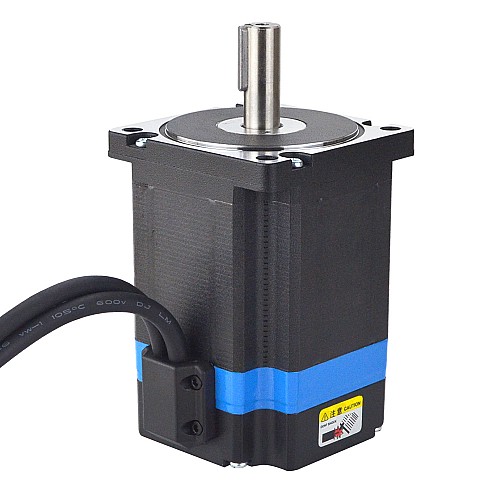

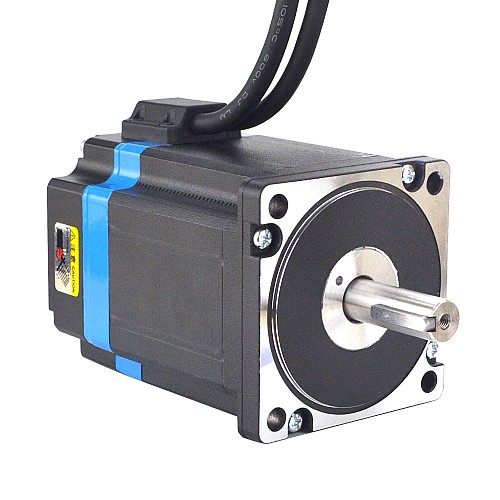

Silnik krokowy z zamkniętą pętlą Nema 34 5.8Nm/821.512oz.in Enkoder 1000CPR

Silnik krokowy Nema 34 z zamkniętą pętlą 5,8 Nm/821,35oz.in Enkoder 1000PPR

Silnik krokowy z zamkniętą pętlą Nema 34 5.8Nm/821.512oz.in Enkoder 1000CPR

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 34HS38-6004D-E1000
Waga brutto: 3.60kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 4

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

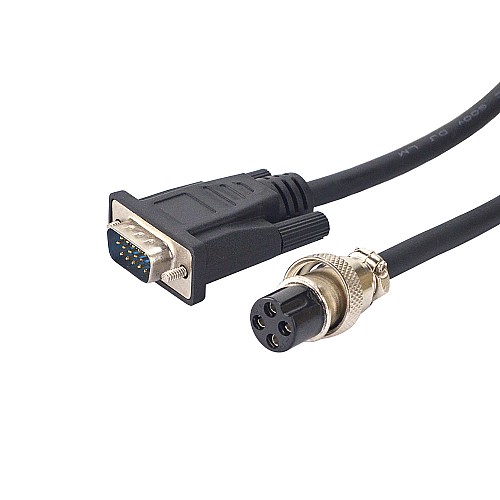

CM3M-20: RV-4 AWG20 Przedłużacz do silnika o długości 2,7 m (106") z wtyczką lotniczą GX16

CM5M-20: RV-4 AWG20 Przedłużacz do silnika o długości 4,7 m (185") z wtyczką lotniczą GX16

Zalecamy zaopatrzenie się w przedłużacz enkodera do tego silnika, oto kilka do wyboru:

CE2M: Kabel przedłużający enkodera o długości 1,7 m (67") do sterownika krokowego z zamkniętą pętlą

CE3M: Kabel przedłużający enkodera o długości 2,7 m (106") do sterownika krokowego z zamkniętą pętlą

3. CE5M: Kabel przedłużający enkodera o długości 4,7 m (185") do sterownika krokowego z zamkniętą pętlą

Specyfikacja silnika

Numer części producenta: 34HS38-6004D-E1000
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8 stopnia
Rozmiar ramy: 86x86mm
Moment trzymania: 5,8 Nm (821,35 oz.in)
Prąd znamionowy/faza: 6 A
Średnica wału: Φ14 mm
Długość wału: 40 mm
Długość wpustu: 25 mm
Rezystancja fazowa: 0,32 oma
Indukcyjność: 2,8 mH ± 20% (1 KHz)
Liczba wyprowadzeń: 4
Długość przewodu: 300 mm

Specyfikacja enkodera

Napięcie jazdy: 5 V
Prąd wyjściowy: 55mA
Rozdzielczość: 1000 ppr
Sygnał wyjściowy: 2 kanały
Średnica otworu: Φ8mm
Częstotliwość wyjściowa: ≤1 MHz
Prędkość jazdy: ≤5000 obr./min
Ochrona IP: IP20

Połączenie

A+	A-	B+	B-
Biały	Zielony	Niebieski	Czarny

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 34HS39-6004D-E1000.

Specyfikacja elektryczna
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	580
Moment trzymania(oz.in)	821.35
Prąd znamionowy(A)	6.0
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	40
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Średnica wału(mm)	14
