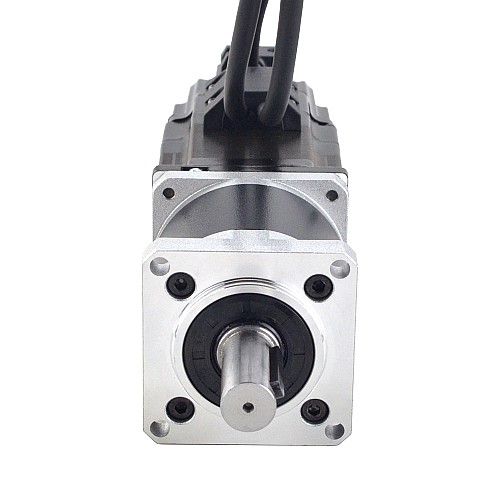

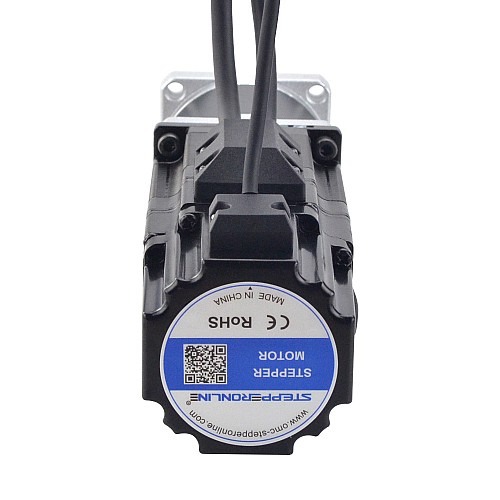

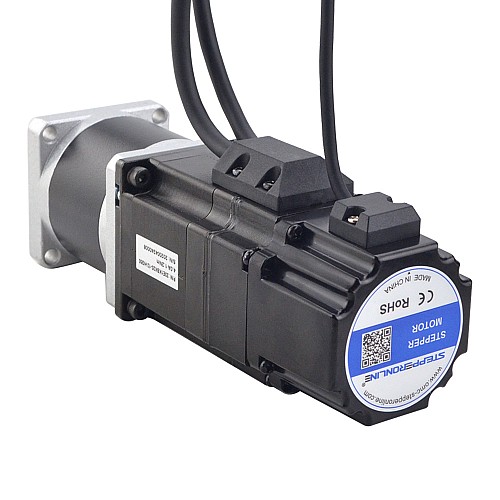

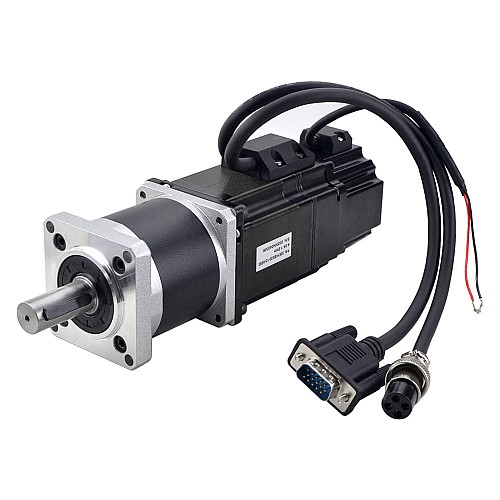

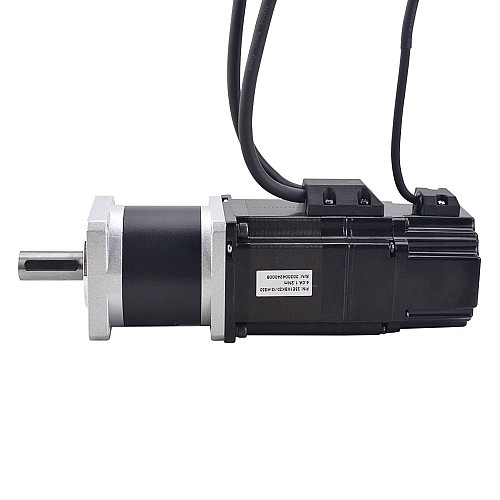

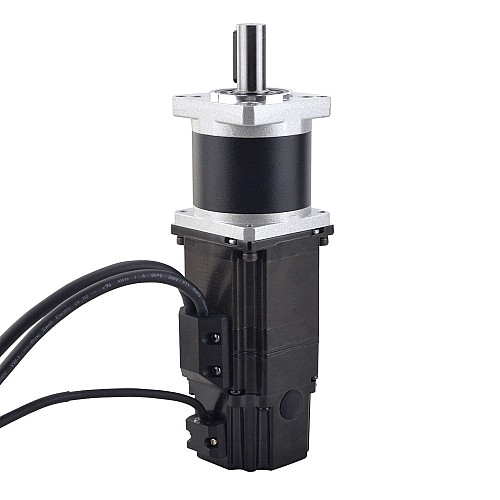

silnik Nema 23 zamkniętą pętlą 1,2Nm(169,97oz.in) cala z hamulcem elektromagnetycznym iprzekładnią 50:1

0 opinii - Napisz opinię

760.74zł

5 + 719.05zł

10 + 681.71zł

50 + 648.04zł

100 + 617.53zł

w magazynie: 10000
Model: 23E1KBK20-12-HG50
Waga brutto: 2.30kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 23E1KBK20-12-HG50
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 1,2Nm(169,97oz.in)
Prąd znamionowy/faza: 4,0A
Rezystancja fazowa: 0,45ohms
Indukcyjność: 1,4mH±20%(1KHz)
Klasa izolacji: B 130°C [266°F]

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość korpusu: 178,15mm
Średnica wału: Φ14mm
Długość wału: 34mm
Długość wału wpustu: 25mm
Długość przewodu: 270mm
Waga: 2,08kg

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 50:1
Wydajność: 75%
Luz na biegu jałowym: <=1.6deg
Maks. Dopuszczalny moment obrotowy: 20Nm(2832.8oz.in)
Moment dopuszczalny moment obrotowy: 40Nm(5664oz.in)
Maks. Obciążenie promieniowe: 250N
Hałas: <=50 dB
Temperatura otoczenia: 0-50 ℃

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Kanały sygnału wyjściowego: 2kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Połączenia hamulca

CZERWONY-24V+
CZARNY-24V-
2,0 Nm

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Kanały sygnału wyjściowego	2
Moment trzymania bez skrzyni biegów(Nm)	1.2
Prąd znamionowy(A)	4.0
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Hamulec/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja hamulca
Czas reakcji(ms)	50
Moc hamowania(W)	4
Moment hamowania(Ncm)	200
Napięcie znamionowe hamulca(V)	24
Prąd hamulca(A)	0.16
Typ hamulca	Hamulec wyłączający
Specyfikacja fizyczna
Długość wału(mm)	34
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Przekładnia planetarna serii HG
Typ wału wyjściowego	Wpust
Zarys	<=1.6deg
