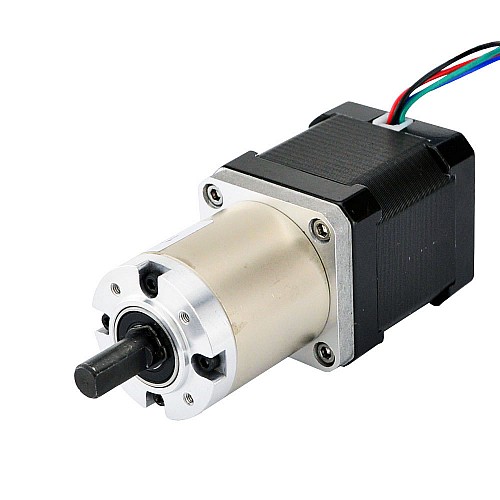

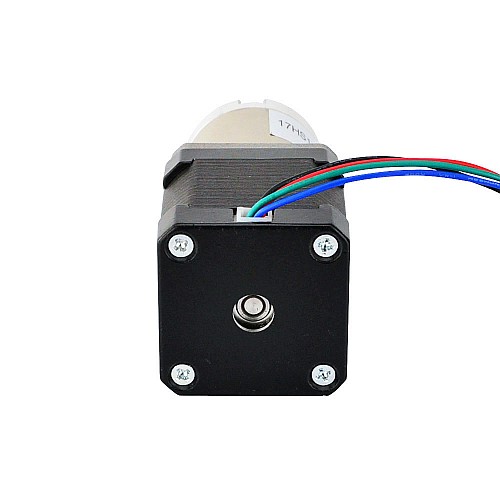

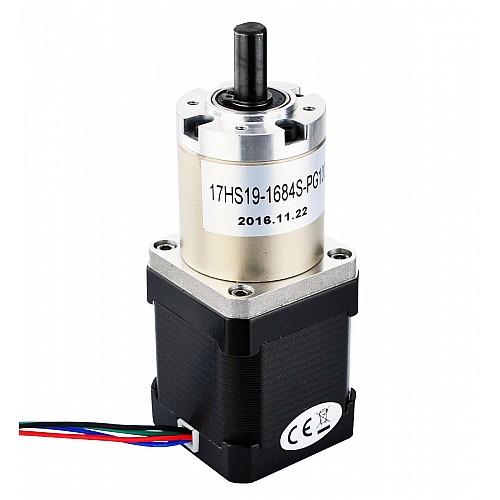

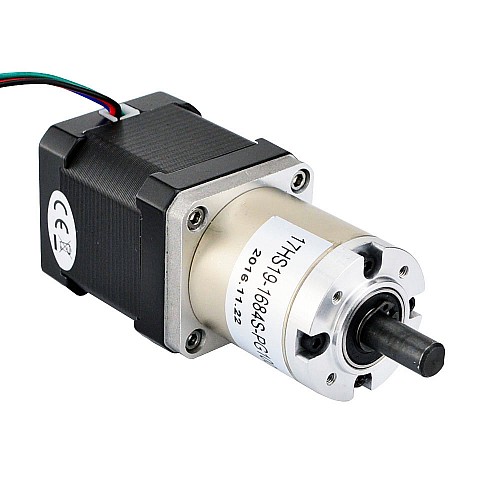

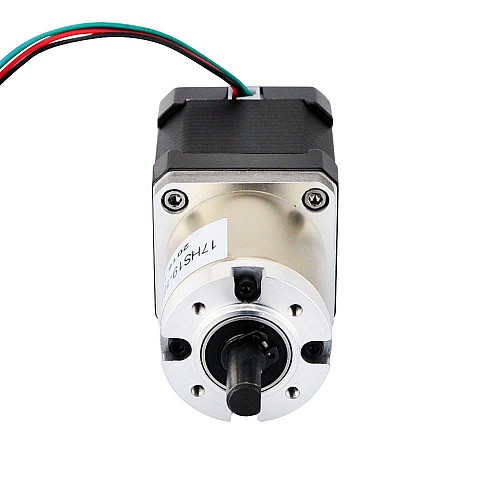

Silnik krokowy Nema 17 bipolarny L=48mm z przełożeniem 100:1 przekładnia planetarna

Bestsellery

Silnik krokowy Nema 17 bipolarny L=48mm z przełożeniem 100:1 przekładnia planetarna

10 opinii - Napisz opinię

133.81zł

5 + 127.51zł

10 + 121.79zł

50 + 116.52zł

100 + 111.73zł

w magazynie: 10000
Model: 17HS19-1684S-PG100
Waga brutto: 0.70kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 17 z korpusem 48mm i prądem znamionowym 1,68A posiada zintegrowaną przekładnię planetarną o przełożeniu 99.548:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 17HS19-1684S-PG100
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 0,018stopnia
Moment obrotowy bez skrzyni biegów: 52Ncm(73.6oz.in)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,8ohms
Indukcyjność: 3,2mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 99.548:1
Wydajność: 70%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(424.83oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708.06oz.in)
Maksymalne obciążenie osiowe wału: 50N
Maksymalne obciążenie promieniowe wału: 100N

Specyfikacje fizyczne

Rozmiar ramy: 42x42mm
Długość silnika: 48mm
Długość skrzyni biegów: 42,7mm
Średnica wału: Φ8mm
Długość wału: 20mm
Długość cięcia w kształcie litery D: 15mm
Liczba wyprowadzeń: 4
Długość przewodu: 500mm
Waga: 630g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.2
Moment trzymania bez skrzyni biegów(Nm)	0.52
Prąd (A)	1.68
Rezystancja fazy(ohms)	1.8
Specyfikacja fizyczna
Długość ciała(mm)	90.7
Długość ołowiu(mm)	500
Długość wału(mm)	20
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	99.548
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	630
Zarys	<=3deg
