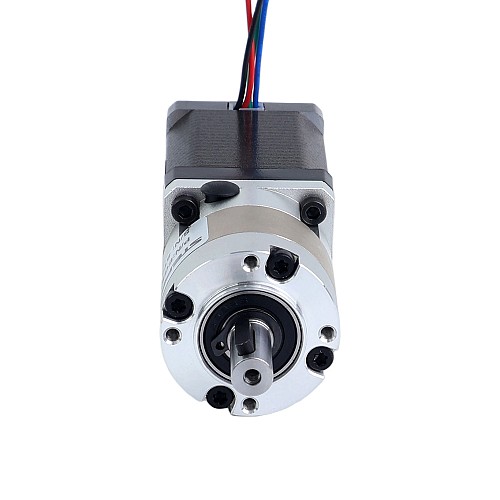

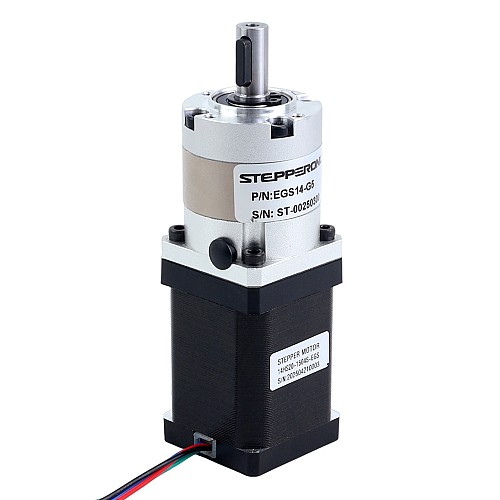

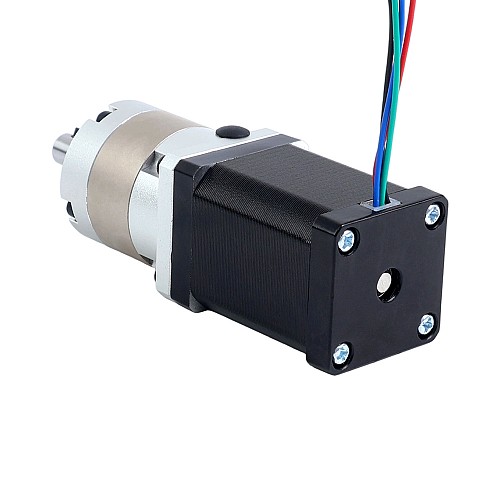

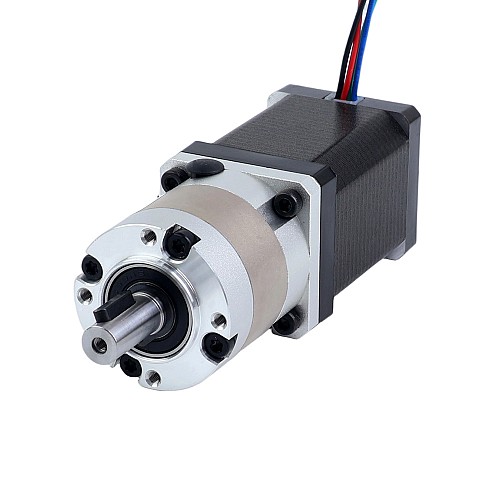

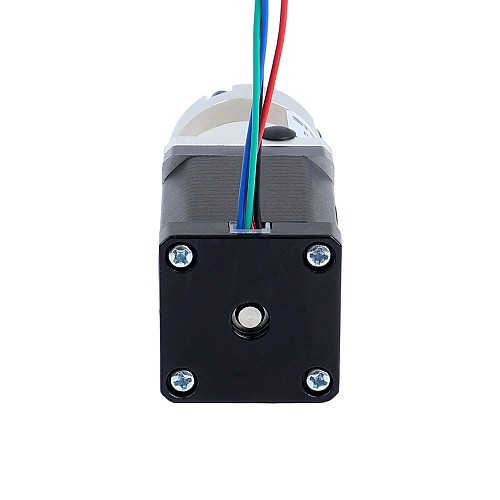

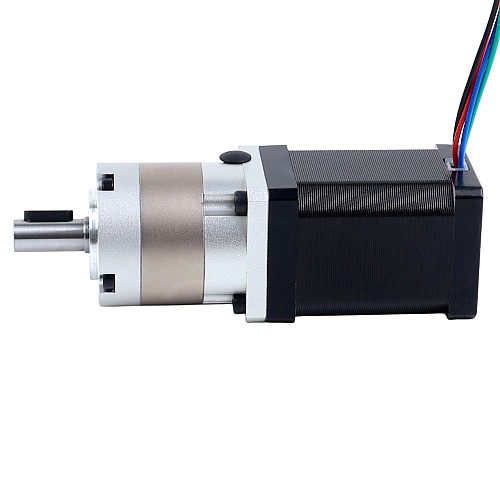

Silnik krokowy Nema 14 bipolarny L=52mm z przekładnią planetarną serii EG przełożeni 5:1

0 opinii - Napisz opinię

210.28zł

5 + 194.27zł

10 + 180.56zł

50 + 168.67zł

100 + 158.25zł

w magazynie: 10000
Model: 14HS20-1504S-EGS5
Waga brutto: 0.57kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 14 charakteryzuje się momentem trzymającym 0,40Nm(56,64oz.in) i jest wyposażony w wysokiej precyzji przekładnię serii EG o przełożeniu 5:1. W porównaniu do silników z przekładniami serii PG, precyzja i dokładność tego silnika z przekładnią serii EG zostały znacząco poprawione, z maksymalnym luzem do 15arcmin.
Dzięki swojej doskonałej precyzji i niezawodności, silniki z przekładnią serii EG zapewniają wyjątkową wydajność, co czyni je idealnym wyborem do zastosowań, gdzie kluczowe są dokładność, trwałość i wartość.

Specyfikacja Elektryczna

Numer części: 14HS20-1504S-EGS5
Motor Type: Dwubiegunowy silnik krokowy
Moment trzymający bez skrzyni biegów: 0,40Nm(56,64oz.in)
Prąd znamionowy/faza: 1,50A
Rezystancja fazowa: 2,80ohms±10%
Indukcyjność: 4,80mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja Skrzyni Biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał kół zębatych: Stal stopowa
Przełożenie: 5:1
Sprawność: 96%
Luz bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 6,50Nm(920,48oz.in)
Chwilowy dopuszczalny moment obrotowy: 13,00Nm(1840,95oz.in)

Specyfikacja Fizyczna

Wymiary ramy: 35 x 35mm
Długość silnika: 52mm
Długość skrzyni biegów: 40mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ8mm
Długość wału wyjściowego: 20mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.8
Moment trzymania bez skrzyni biegów(Nm)	0.40
Prąd (A)	1.5
Rezystancja fazy(ohms)	2.8
Specyfikacja fizyczna
Długość ciała(mm)	92
Długość wału(mm)	20
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Zarys	<=15arcmin
