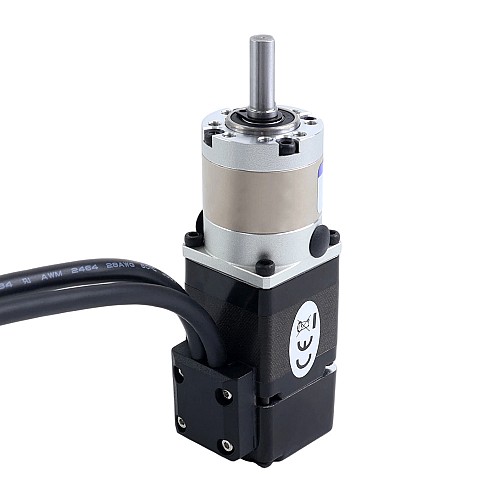

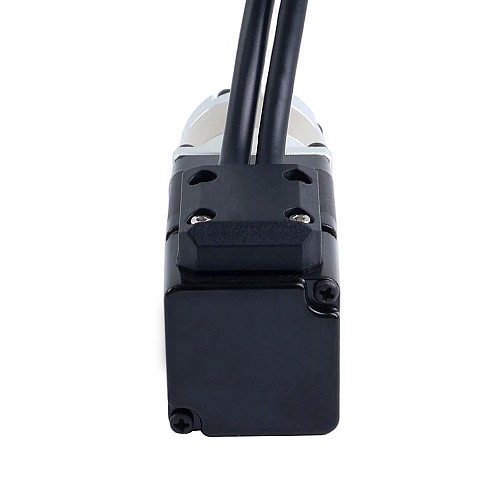

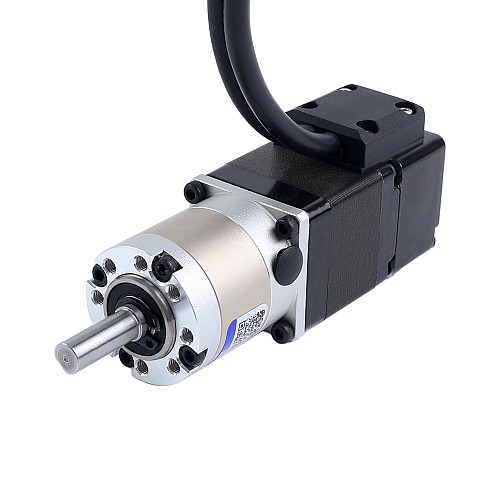

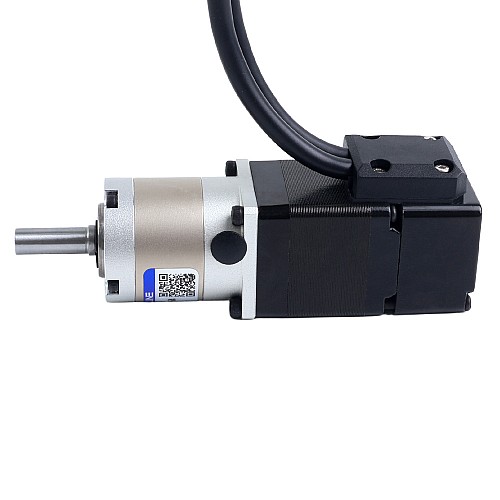

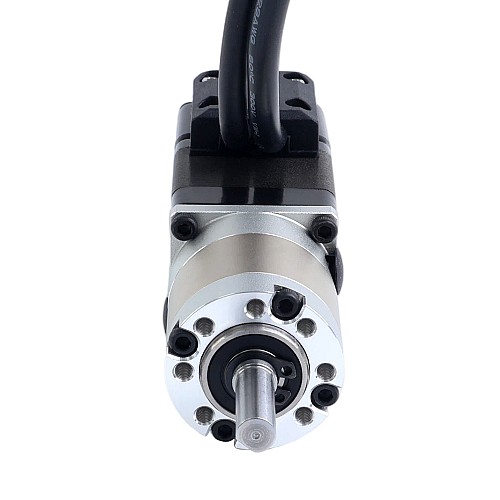

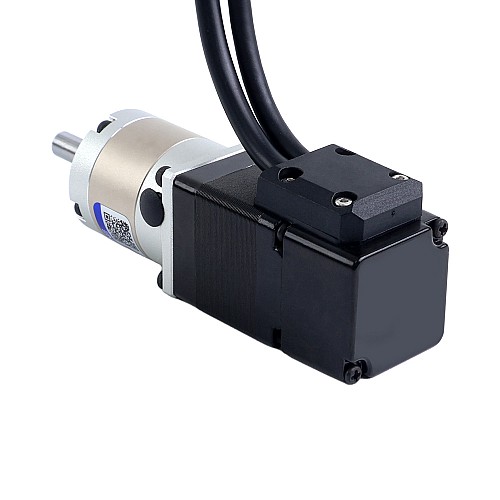

Silnik krokowy Nema 11 z zamkniętą pętlą L=32mm z przekładnią planetarną serii EG przełożenie 10:1

Nowy

Silnik krokowy Nema 11 z zamkniętą pętlą L=32mm z przekładnią planetarną serii EG przełożenie 10:1

0 opinii - Napisz opinię

366.95zł

5 + 339.07zł

10 + 315.12zł

50 + 294.37zł

100 + 276.16zł

w magazynie: 200
Model: 11HS12-1004D-E1000-EGS10
Waga brutto: 0.29kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Ten silnik krokowy Nema 11 zapewnia moment trzymający 0.06Nm(8.5oz.in) i wyposażony jest w wysokoprecyzyjną przekładnię serii EG o przełożeniu 10:1, uzupełnioną inkrementalnym enkoderem optycznym 1000 PPR (4000 CPR). To doskonały wybór dla zastosowań wymagających precyzji, niezawodności i wyjątkowej wartości.

Specyfikacja elektryczna

Numer części: 11HS12-1004D-E1000-EGS10
Liczba faz: 2
Kąt kroku: 1.8deg
Moment trzymający bez przekładni: 0.06Nm(8.5oz.in)
Prąd znamionowy/fazowy: 1.0A
Rezystancja fazowa: 2.00ohms ± 10%
Indukcyjność: 1.50mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 28 x 28mm
Długość korpusu: 83mm
Średnica wału: 7mm
Długość wału: 20mm
Długość wałka typu D: 15mm
Długość kabla: 300mm

Specyfikacja przekładni

Typ przekładni: Planetary
Przełożenie: 10:1
Sprawność: 96%
Luz bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment: 1.0Nm(141.61oz.in)
Dopuszczalny moment chwilowy: 2.0Nm(283.22oz.in)
Maksymalne obciążenie osiowe: 100N
Maksymalne obciążenie promieniowe: 300N

Specyfikacja kodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Minimalne napięcie zasilania: 4,5V
Napięcie zasilania maks.: 5,5V
Napięcie wyjściowe wysokiego poziomu: 2,4 V - Vcc
Napięcie wyjściowe niskiego poziomu: ≤ 0,4V

Połączenie

Przypięcie	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

Koder	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Kolor	Biały	Czerwony	Czarny	Pomarańczowy	Szary	żółty	Zielony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	1.50
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	0.06
Prąd znamionowy(A)	1.0
Rezystancja fazy(ohms)	2.00
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	83
Długość wału(mm)	20
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	7
Typ skrzyni biegów	Przekładnia planetarna serii EG
Typ wału wyjściowego	D
