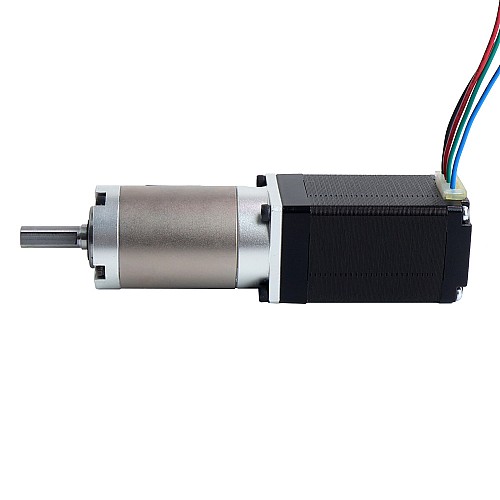

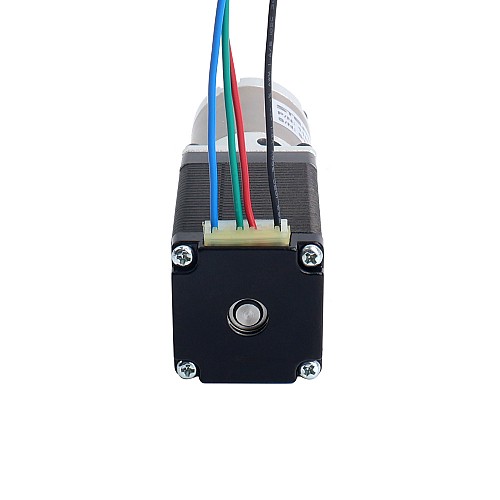

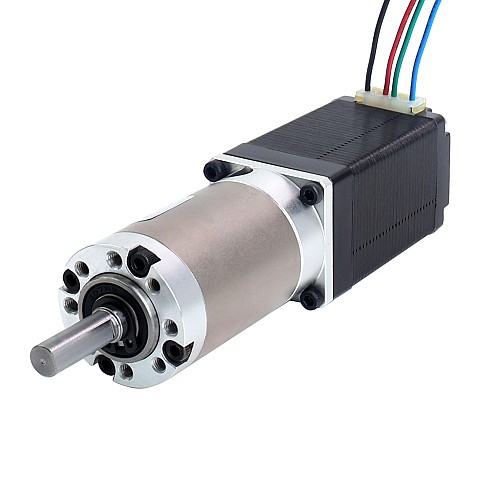

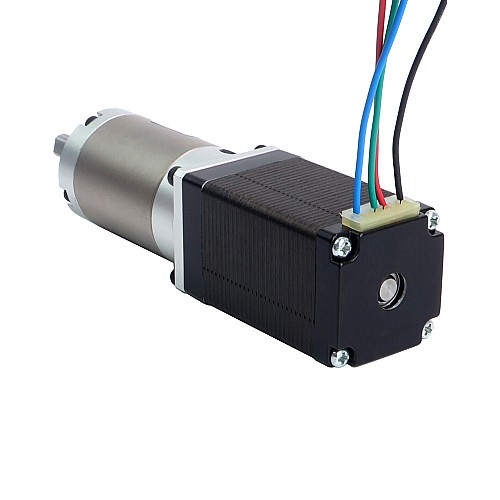

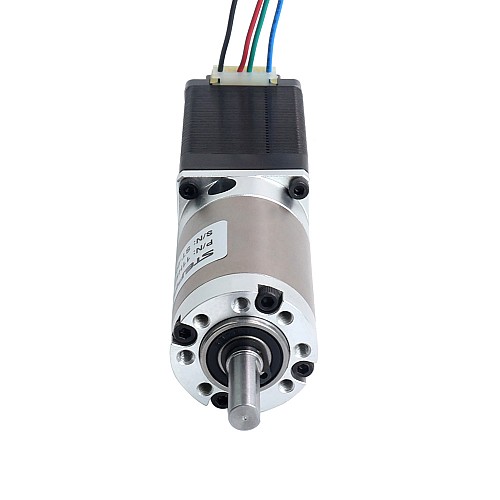

Silnik krokowy Nema 11 bipolarny L=51mm z przekładnią planetarną serii EG przełożenie 100:1

0 opinii - Napisz opinię

307.85zł

5 + 284.48zł

10 + 264.39zł

50 + 246.96zł

100 + 231.66zł

w magazynie: 10000
Model: 11HS20-0704S-EGS100
Waga brutto: 0.42kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 40

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Silnik krokowy Nema 11 z momentem trzymającym 12Ncm(16,99oz.in) jest wyposażony w precyzyjną przekładnię planetarną. Ma przełożenie przekładni 100:1 i maksymalny luz 25 min łuku. Jest to dobre rozwiązanie do zastosowań wymagających dobrej dokładności i niezawodności przy wyjątkowej wartości.

Specyfikacja elektryczna

Numer części: 11HS20-0704S-EGS100
Typ silnika: bipolarny silnik krokowy
Kąt kroku: 1,8stopnia
Moment trzymania bez skrzyni biegów: 12Ncm(16,99oz.in)
Prąd znamionowy/faza: 0,70A
Rezystancja fazowa: 8,0ohmsw
Indukcyjność: 5,2mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacje skrzyni biegów

Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 100:1
Wydajność: 90%
Luz bez obciążenia: <=25arcmin
Maksymalny dopuszczalny moment obrotowy: 6Nm(53,1lb-in)
Dopuszczalny moment obrotowy: 12Nm(106,21lb-in)
Hałas: <=55dB
Żywotność: 20000godzin

Specyfikacje fizyczne

Rozmiar ramki: 28 x 28mm
Długość silnika: 51mm
Długość skrzyni biegów: 49mm
Średnica wału: Φ6mm
Długość trzonka: 20mm
Długość wycięcia w kształcie litery D: 15mm
Liczba przewodów: 4
Długość drutu: 500mm
Waga: 0,36kg

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolare
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	5.2
Moment trzymania bez skrzyni biegów(Nm)	0.12
Prąd (A)	0.70
Rezystancja fazy(ohms)	8.0
Specyfikacja fizyczna
Długość wału(mm)	20
Klasa IP	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	D
Zarys	<=25arcmin
