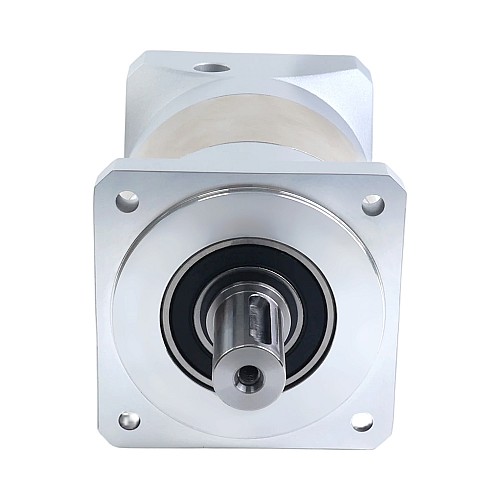

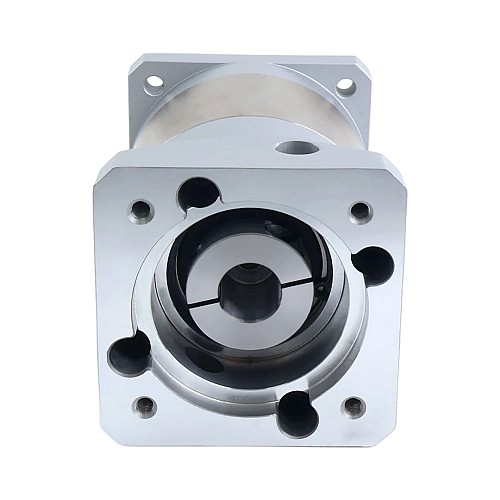

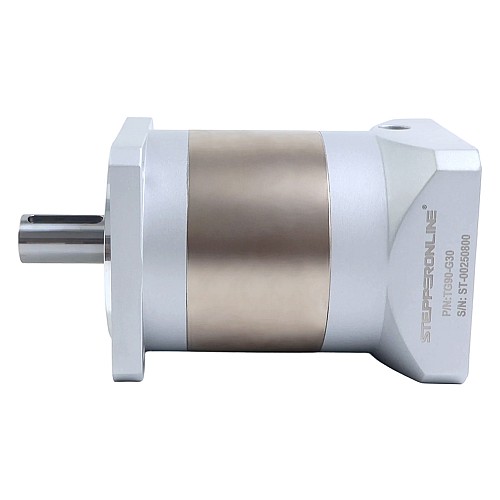

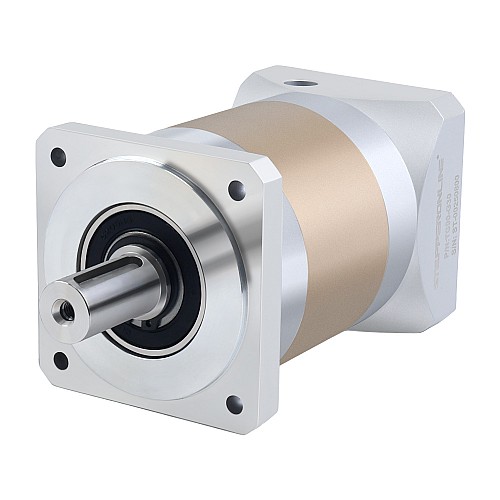

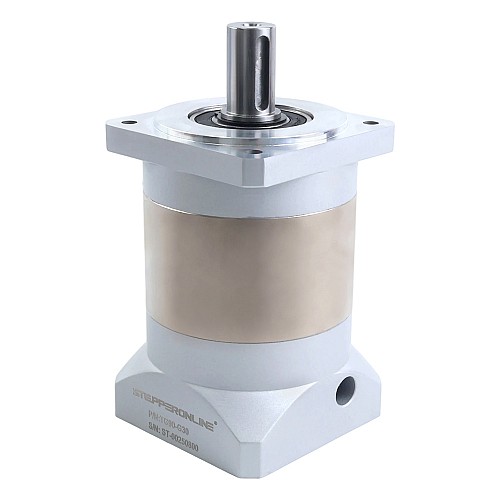

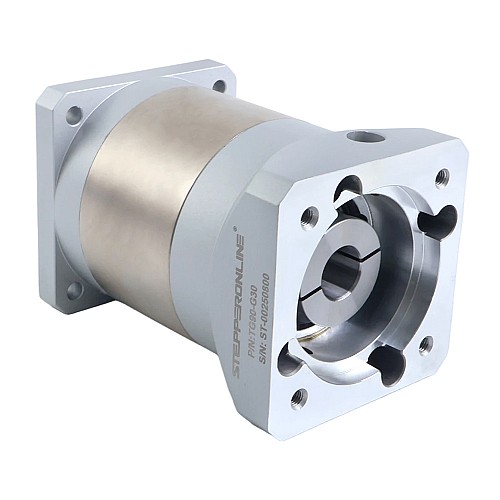

Seria TG 90mm 30:1 Luz przekładni planetarnej 15arc-min do serwomotorów

0 opinii - Napisz opinię

377.93zł

5 + 362.36zł

10 + 348.04zł

50 + 334.78zł

100 + 322.49zł

w magazynie: 10000
Model: TG90-G30
Waga brutto: 3.80kg
Certyfikowany: ISO, CE, REACH

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ta precyzyjna przekładnia planetarna 90mm należy do gearboxów z serii TG, z przełożeniem 30:1 i luzem wynoszącym maksymalnie 15minut łuku. To doskonały wybór do zastosowań wymagających dobrej dokładności i niezawodności za wyjątkową cenę.
Ta rzędowa przekładnia planetarna może pasować do większości serwosilników dostępnych na rynku.

Dane techniczne skrzyni biegów

Numer części: TG90-G30
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 30:1
Wydajność: 94%
Moment bezwładności: 0,13kg.cm²
Luz bez obciążenia: <=15arc-min
Maksymalny dopuszczalny moment obrotowy: 90Nm(796,57lb-in)
Moment dopuszczalny moment obrotowy: 180Nm(1593,13lb-in)
Hałas: <=55dB
Wodoodporność: IP54
Żywotność: 20000hours

Specyfikacje fizyczne

Rozmiar ramy: 90 x 90mm
Długość skrzyni biegów: 132,5mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ20mm
Długość wału wyjściowego: 40mm
Średnica wału wejściowego: Φ19mm
Długość wału wejściowego: 24-41mm

Inne opcjonalne współczynniki redukcji.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Rama 80/90 Silnik serwo
Długość skrzyni biegów(mm)	132.5
Długość wału wejściowego(mm)	24 - 41
Długość wału wyjściowego(mm)	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	30
Rozmiar ramy(mm)	90 x 90
Seria produktu	TG
Średnica wału wejściowego(mm)	19
Średnica wału wyjściowego(mm)	20
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Zarys	<=15arcmin
