Seria TG 40mm 50:1 Luz przekładni planetarnej 20arc-min do serwomotorów

0 opinii - Napisz opinię

220.48zł

5 + 211.39zł

10 + 203.00zł

50 + 195.29zł

100 + 188.10zł

w magazynie: 10000
Model: TG40-G50
Waga brutto: 0.48kg
Certyfikowany: ISO, CE, REACH

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

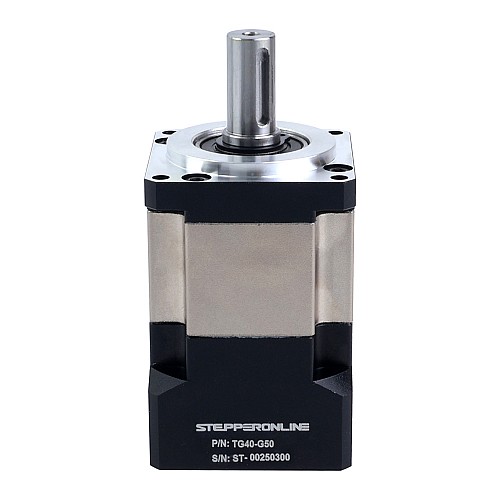

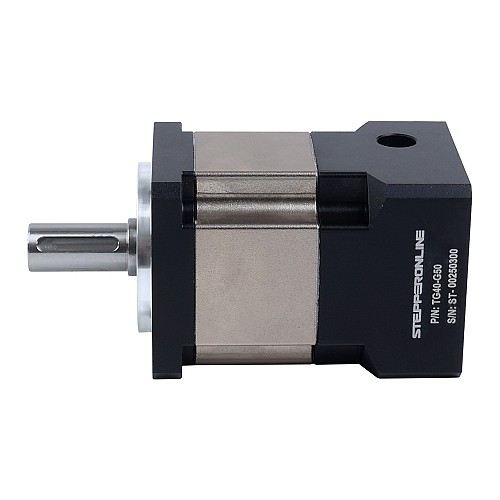

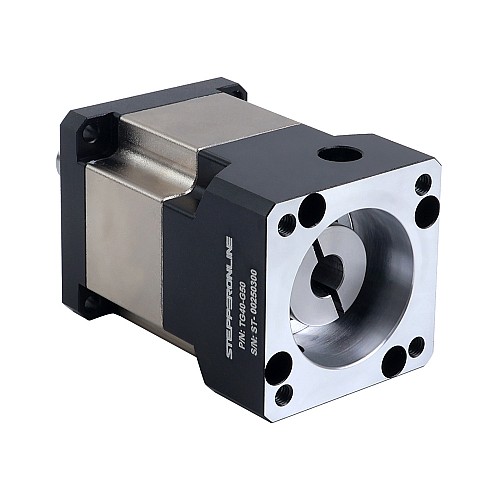

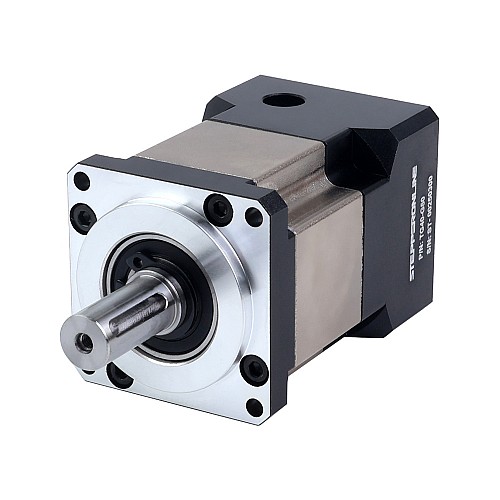

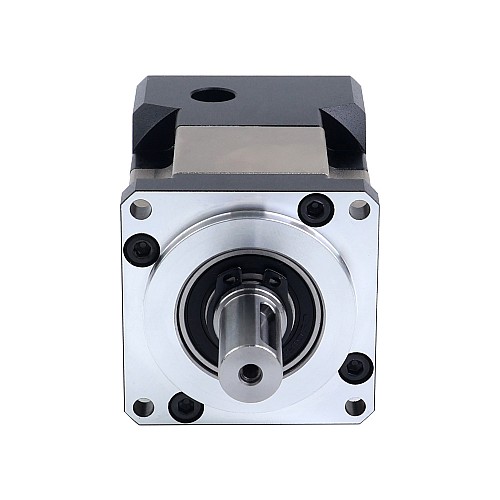

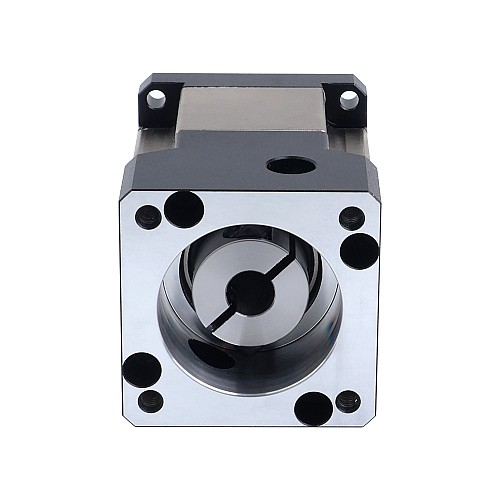

Planetarna skrzynia przekładniowa serii TG oferuje przełożenie 50:1 i precyzyjnie obrobione złącze serwosilnika o średnicy 40mm. Gwarantowany luz poniżej 20 minut kątowych zapewnia wyjątkową dokładność pozycjonowania i niezawodność działania, co czyni ją idealną dla aplikacji wymagających precyzyjnego sterowania ruchem w konkurencyjnej cenie.
Ta liniowa przekładnia planetarna jest kompatybilna z większością serwosilników dostępnych na rynku.

Dane techniczne skrzyni biegów

Numer części: TG40-G50
Typ skrzyni biegów: Przekładnia czołowa
Materiał przekładni: Stal stopowa
Przełożenie: 50:1
Wydajność: 94%
Moment bezwładności: 0,03kg.cm²
Luz bez obciążenia: <=20arc-min
Maksymalny dopuszczalny moment obrotowy: 10Nm(88,51lb-in)
Moment dopuszczalny moment obrotowy: 20Nm(177,01b-in))
Hałas: <= 55dB
Wodoodporność: IP54
Żywotność: 20000hours

Specyfikacje fizyczne

Rozmiar ramy: 42 x 42mm
Długość skrzyni biegów: 62mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ10mm
Długość wału wyjściowego: 25mm
Średnica wału wejściowego: Φ8mm
Maksymalna długość wału wejściowego: 26,5mm

Inne opcjonalne współczynniki redukcji.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Rama 40 Silnik serwo
Długość skrzyni biegów(mm)	62
Długość wału wejściowego(mm)	26.5
Długość wału wyjściowego(mm)	25
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	42 x 42
Seria produktu	TG
Średnica wału wejściowego(mm)	8
Średnica wału wyjściowego(mm)	10
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Zarys	<=20arcmin
