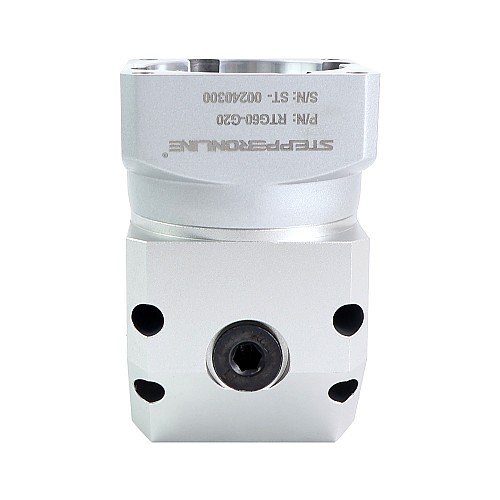

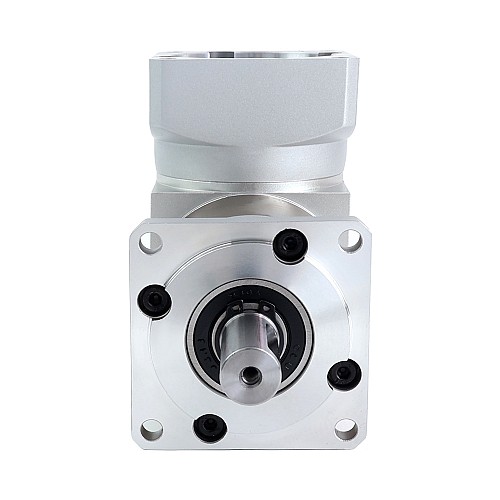

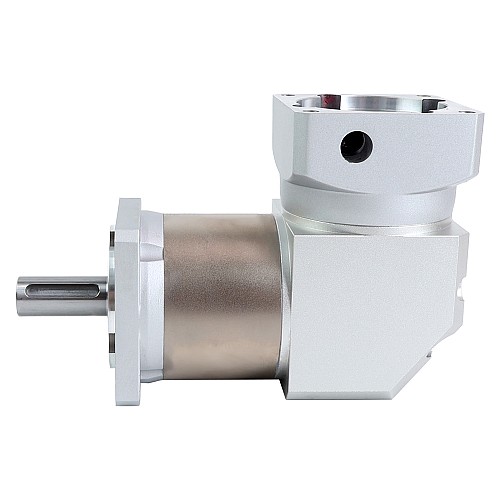

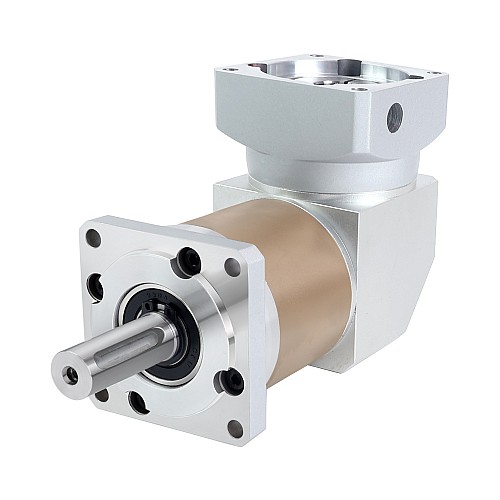

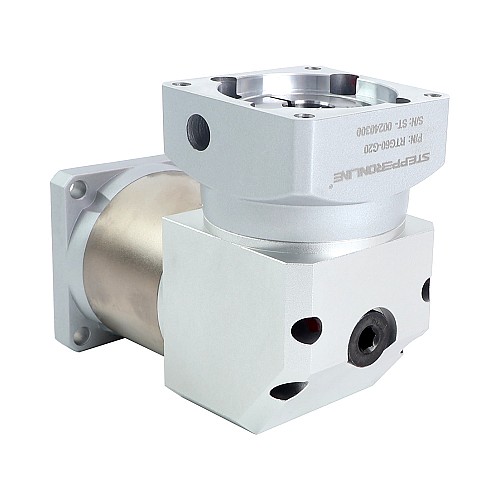

Seria RTG 60mm 20:1 kąt prosty Luz przekładni planetarnej 15arc-min dla serwomotorów

0 opinii - Napisz opinię

541.73zł

5 + 519.37zł

10 + 498.84zł

50 + 479.81zł

100 + 462.20zł

w magazynie: 10000
Model: RTG60-G20
Waga brutto: 1.80kg
Certyfikowany: ISO, CE, REACH

Sprzedane: 35

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Rozmiar tej skrzyni biegów wynosi 60 x 60mm, a średnica wału wejściowego wynosi 14mm. Ta przekładnia kątowa jest przeznaczona do serwomotoru, a wał o dużej prędkości i niskiej prędkości jest ustawiony pod kątem 90 stopni lub pod kątem prostym.

Jedną z głównych zalet skrzyni przekładniowej kątowej jest jej kompaktowy rozmiar i zdolność do dopasowania się do ciasnych przestrzeni, co czyni ją popularnym wyborem do zastosowań, w których sprzęt napędowy musi być blisko sprzętu napędzanego, takich jak na przenośnikach lub innych maszynach.

Dane techniczne skrzyni przekładniowej

Numer części: RTG60-G20
Typ skrzyni biegów: Skrzynia biegów kątowa
Materiał przekładni: Stal stopowa
Przełożenie przekładni: 20:1
Sprawność: 96%
Luz bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 30Nm(265.52lb-in)
Moment dopuszczalny: 60Nm(531.04lb-in)
Maksymalne obciążenie osiowe wału: 230N
Maksymalne obciążenie promieniowe wału: 450N
Skrzynia biegów dopasowana do długości wału wejściowego silnika: 12-31mm
Nominalna prędkość wejściowa: 3000obr./min
Maks. prędkość wejściowa: 6000obr./min
Hałas: <=55dB
Klasa wodoodporności: IP54
Żywotność: 20000h
Temperatura pracy: -20~150℃(-4~302°F)

Specyfikacje fizyczne

Rozmiar ramy: 60 x 60mm
Długość skrzyni biegów: 115.5mm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: 35mm
Średnica wału wejściowego: Φ14mm
Długość wału wejściowego: 12-31mm

Inne opcjonalne współczynniki redukcji.

4 : 1	7 : 1	16 : 1	25 : 1
28 : 1	35 : 1	40 : 1	70 : 1

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Rama 60 Silnik serwo
Długość skrzyni biegów(mm)	115.5
Długość wału wejściowego(mm)	12 - 31
Długość wału wyjściowego(mm)	35
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	60 x 60
Seria produktu	RTG
Średnica wału wejściowego(mm)	14
Średnica wału wyjściowego(mm)	14
Typ skrzyni biegów	Skrzynia biegów kątowa
Typ wału wyjściowego	Wpust
Zarys	<=15arcmin
