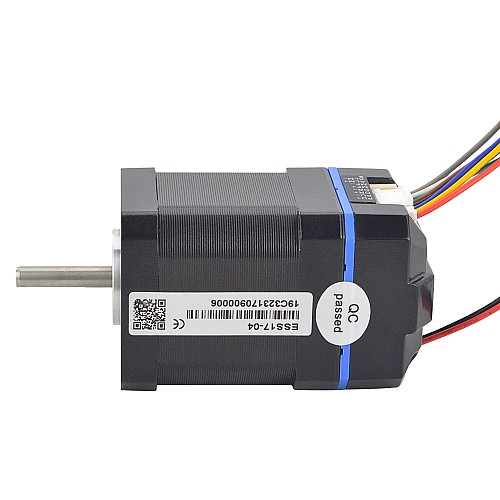

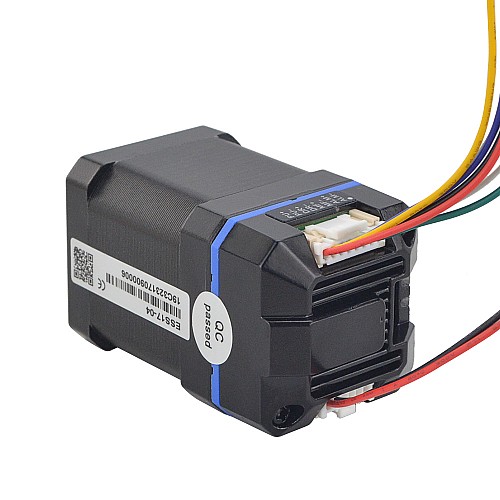

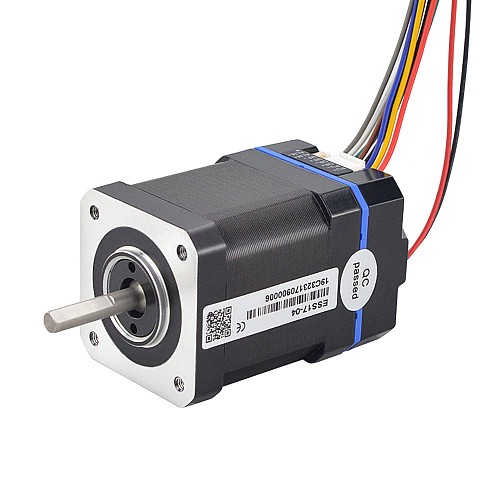

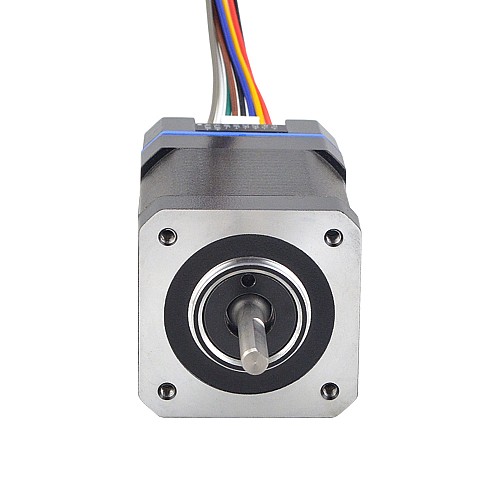

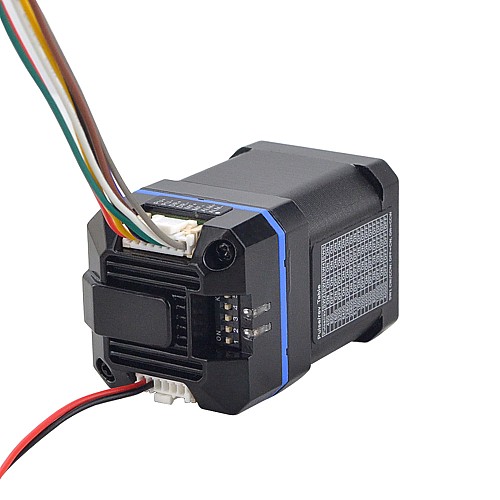

Seria ESS 0,48Nm(68oz.in) Zintegrowany silnik krokowy Nema 17 z zamkniętą pętlą 24-36VDC 1000CPR

1 opinii - Napisz opinię

212.54zł

5 + 205.31zł

10 + 198.52zł

50 + 192.14zł

100 + 186.19zł

w magazynie: 10000
Model: ESS17-04
Waga brutto: 0.48kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Parametry elektryczne

Numer części producenta: ESS17-04
Moment trzymania: 0,48 Nm(68uncji)
Napięcie wejściowe: 24-36VDC
Klasa izolacji: B 130°C[266°F]
Szczytowy prąd wyjściowy: 0,8 - 2,0A
Prąd wejściowy logiczny: 10mA
Logiczne napięcie wejściowe: 5 V
Typ enkodera: przyrostowy
Typ wyjścia enkodera: różnicowy
Rozdzielczość enkodera: 1000CPR
Kanały sygnału wyjściowego enkodera: 2
Rezystancja izolacji: ponad 100MΩ
Wytrzymałość dielektryczna: 500VAC przez 1MIN.

Specyfikacje fizyczne

Rozmiar ramy: 42x42mm
Długość ciała: 47mm
Średnica wału: Φ5mm
Długość wału D-cut: 15mm
Długość wału: 24mm
Waga: 419g

Specyfikacja złącza

Obudowa 1 Model: 35507-0800
Terminal 1 Model: 50212-8000
Obudowa 2 Model: 35507-0600
Terminal 2 Model: 50212-8000

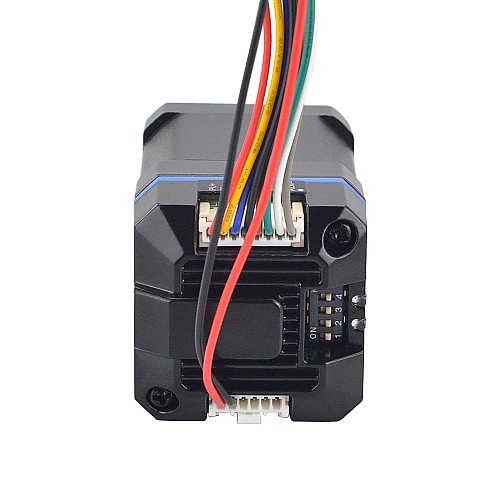

Połączenie

PU+	PU-	DR+	DR-	MF+	MF-	ALM+	ALM-
Czerwony	Żółty	Niebieski	Czarny	brązowy	Zielony	Biały	Szary

Rodzaj produktu
Rodzaj produktu	Zintegrowane silniki krokowe
Specyfikacja elektryczna
Informacje zwrotne na temat kodera	Tak (Zamknięta pętla)
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	48
Moment trzymania(oz.in)	68
Napięcie wejściowe odniesienia(V)	24 - 36DC
Napięcie wejściowe(V)	24 - 36DC
Rozdzielczość enkodera	1000
Tryby sterowania	Tryb pulsacyjny
Typ enkodera	Przyrostowy
Wejście analogowe	Nie
Specyfikacja fizyczna
Długość ciała(mm)	47
Długość wału(mm)	24
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	5
