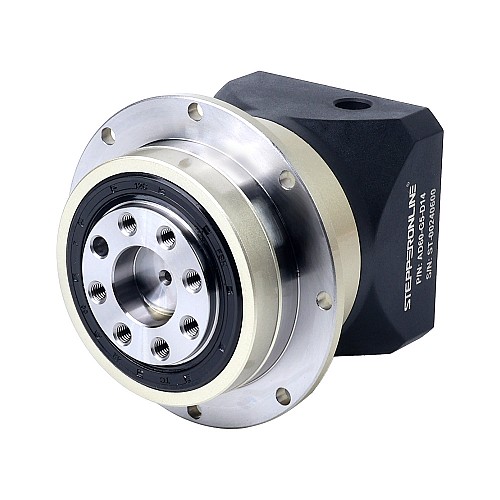

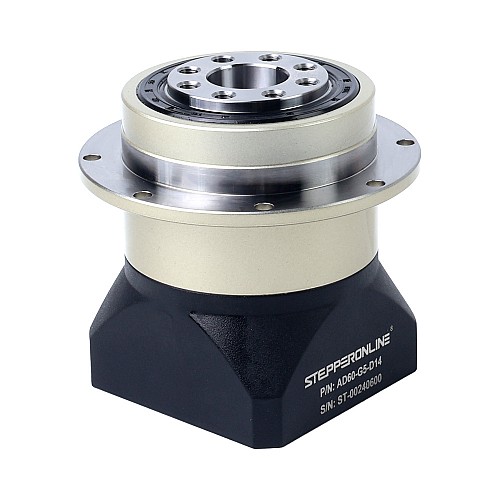

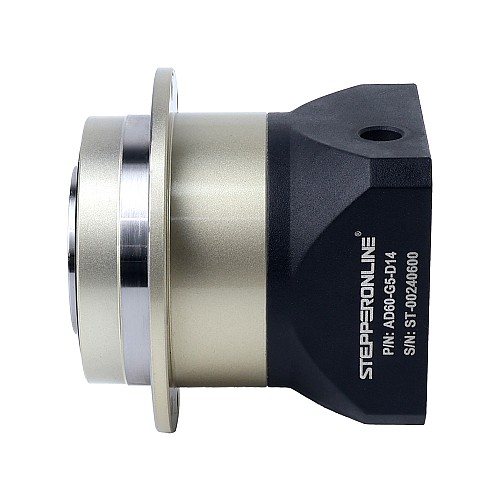

Seria AD 60mm 5:1 śrubowa przekładnia planetarna Luz 3arcmin dla serwomotorów IP65

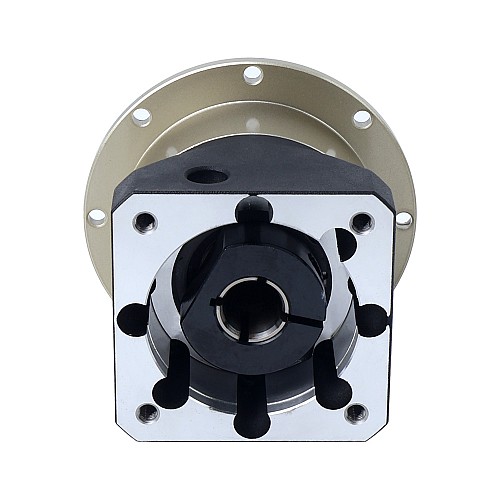

Ta śrubowa przekładnia planetarna oferuje przełożenie 5:1 z luzem 3arcmin. Jest przeznaczony do serwomotorów o średnicy 60mm i średnicy wału wejściowego 14mm i jest dostarczany z kołnierzem, dzięki czemu silnik można łatwo podłączyć bezpośrednio do wyjścia.
Ta przekładnia została zaprojektowana do pracy w trudnych warunkach i posiada wysoki stopień ochrony IP65 i posiada przekładnię śrubową zapewniającą płynną, cichą pracę z wysokim momentem obrotowym i dokładnością. Ponadto konstrukcja zapewnia dużą nośność w przypadku wymagających zastosowań, takich jak zautomatyzowane linie produkcyjne, maszyny pakujące, maszyny tekstylne itp.

Specyfikacje skrzyni biegów

• Numer części: AD60-G5-D14
• Typ skrzyni biegów: Śrubowaty Skrzynia biegów
• Materiał przekładni: Stal stopowa
• Przełożenie: 5:1
• Wydajność: 97%
• Luz bez obciążenia: 3arcmin
• Nominalna prędkość wejściowa: 3000rpm
• Maksymalna prędkość wejściowa: 6000rpm
• Maksymalny dopuszczalny moment obrotowy: 27Nm(238,97lb-in)
• Dopuszczalny moment obrotowy momentu: 100Nm(885,07lb-in)
• Maksymalne obciążenie osiowe wału: 1050N
• Maksymalny moment zginający: 125N
• Wodoodporność: IP65
• Żywotność: 20000 godzin

Specyfikacje fizyczne

• Rozmiar ramki: 60 x 60mm
• Długość skrzyni biegów: 81.5mm

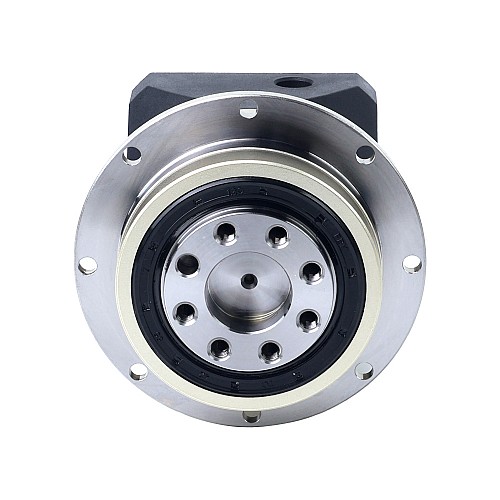

• Średnica kołnierza wyjściowego: Φ40mm
• Średnica wału wejściowego: Φ14mm
• Długość wału wejściowego: maks. 33.5mm
