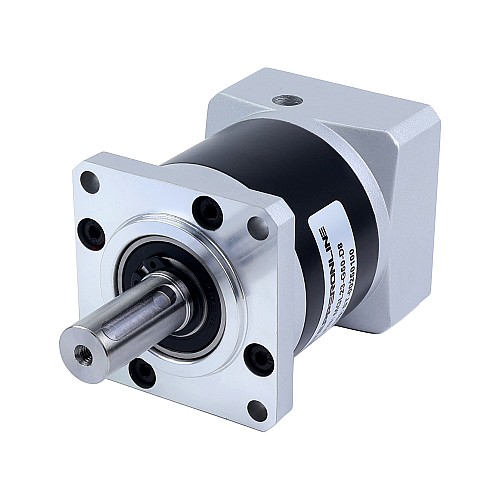

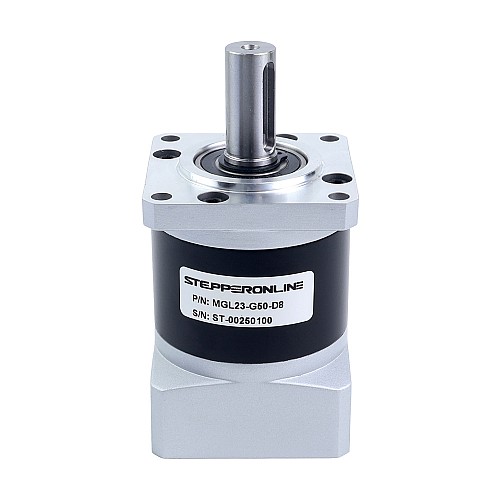

Przekładnia planetarna serii MGL przełożenie 50:1 luz 45arc-min dla wału 8mm standardowy silnik krokowy Nema 23

Wysokowydajna przekładnia planetarna serii MGL charakteryzuje się przełożeniem 50:1 i maksymalnym luzem 45 stopni kątowych. W odróżnieniu od przekładni serii MG, seria MGL została zaprojektowana tak, aby pomieścić standardowe silniki Nema 23 ze standardowymi wałami. Zapewnia to większą elastyczność w dopasowaniu przekładni do silnika.

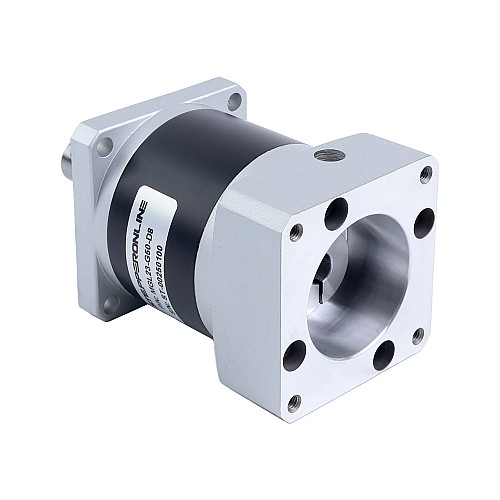

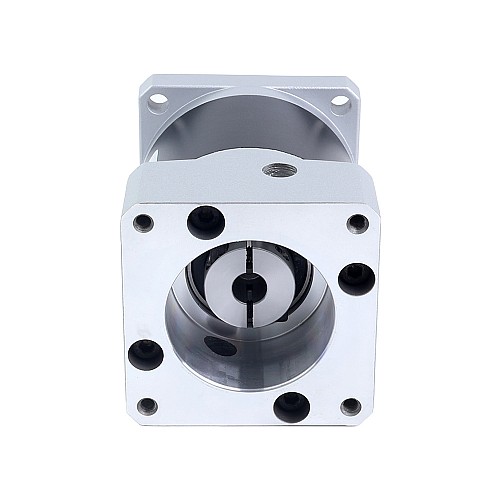

Ta rzędowa przekładnia planetarna jest wyposażona we wbudowane sprzęgło wału wejściowego, dzięki czemu jest kompatybilna ze standardowymi wałami o średnicy 8mm silników krokowych Nema 23, bezszczotkowych silników prądu stałego i szczotkowych silników prądu stałego.

Specyfikacja skrzyni biegów

• Numer części: MGL23-G50-D8
• Typ skrzyni biegów: Przekładnia czołowa
• Materiał przekładni: Metalurgia proszkowa
• Przełożenie: 50:1
• Sprawność: 80%
• Bezwładność wirnika: 0,03kg·cm²
• Luz bez obciążenia: <=45arcmin
• Maksymalny dopuszczalny moment obrotowy: 20Nm(177,02lb-in)
• Dopuszczalny moment obrotowy: 40Nm(354,04lb-in)
• Maksymalne obciążenie osiowe wału: 100N
• Maksymalne obciążenie promieniowe wału: 300N
• Hałas: <=55dB
• Wodoodporność: IP54
• Żywotność: 20000godzin

Dane techniczne

• Rozmiar ramy: 57 x 57mm
• Długość skrzyni biegów: 78,8mm
• Znamionowa prędkość wejściowa: 1000rpm
• Maksymalna prędkość wejściowa: 2000rpm

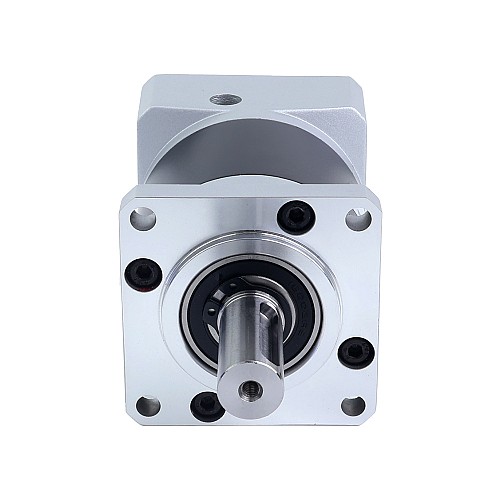

• Typ wału wyjściowego: wpust
• Średnica wału wyjściowego: Φ14mm
• Wał wyjściowy Długość: 34mm
• Średnica wału wejściowego: Φ8mm
• Długość wału wejściowego: 20-25mm
