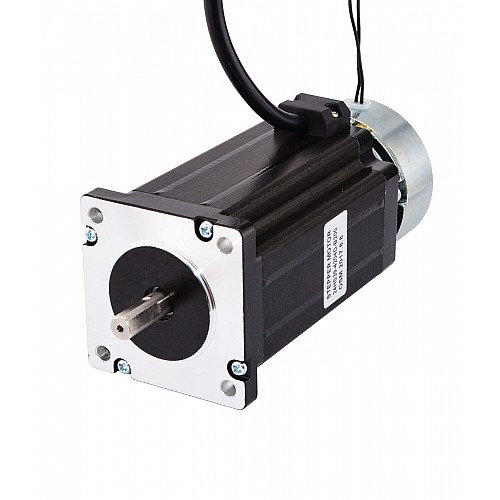

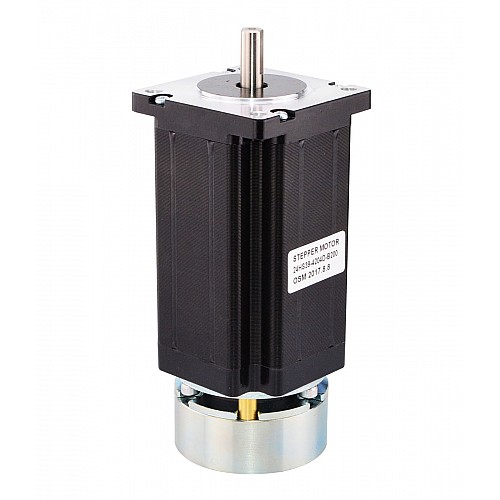

Nema 24 Stepper 4,0 Nm (566 oz.in) z momentem tarcia hamulca 2,0 Nm (283 oz.in)

Specyfikacja silnika

• Numer części producenta: 24HS39-4204D-B200
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 4Nm (566oz.in)
• Prąd znamionowy/faza: 4.24A
• Napięcie: 2,96 V
• Rezystancja fazowa: 0,7 omów
• Indukcyjność: 3mH ± 20% (1 KHz)
• Rozmiar ramy: 60x60mm
• Długość ciała: 100mm
• Średnica wału: Φ8mm
• Długość wału: 21mm
• Długość cięcia w kształcie litery D: 15mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 500 mm
• Waga: 1,6 kg

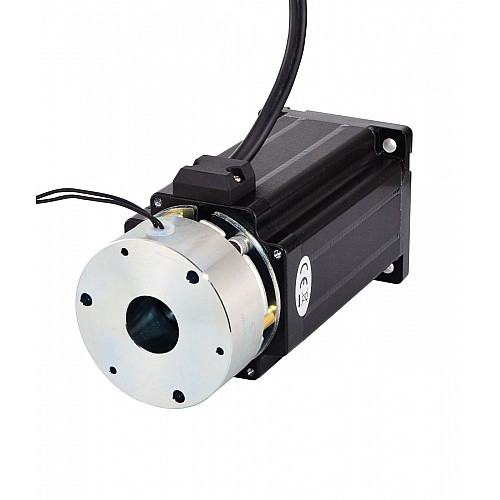

Specyfikacja hamulca

• Typ hamulca: niewzbudzony
• Moment tarcia statycznego: 2 Nm (283,2 uncji)
• Moment bezwładności: 3,8x10 ^-6 kg.cm ²
• Napięcie: 24V
• Moc: 11,5 W
• Klasa odporności cieplnej: F
• Maks. Prędkość: 5000 obr/min
• Waga: 0,4 kg

Połączenie

Zasoby

• Karta katalogowa silnika: 24HS39-4204D-B200.pdf
• Arkusz danych hamulca: SWB-03.pdf
