Nema 23 Zewnętrzny stos 51mm, przewód 0,9A, 8mm(0,31496"), długość 150mm

0 opinii - Napisz opinię

166.18zł

5 + 159.32zł

10 + 153.00zł

50 + 147.19zł

100 + 141.77zł

w magazynie: 200
Model: 23E20S0904MB2-150RS
Waga brutto: 0.82kg
Certyfikowany: ISO, CE, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

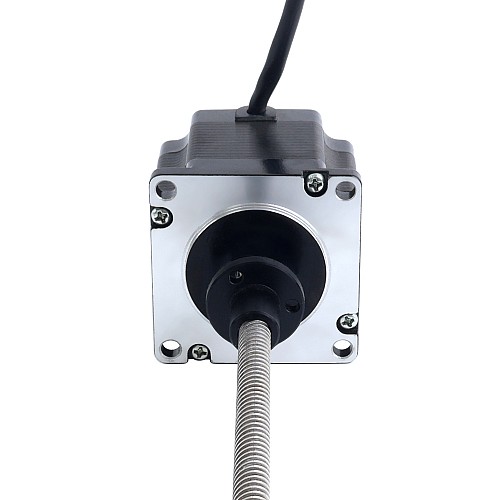

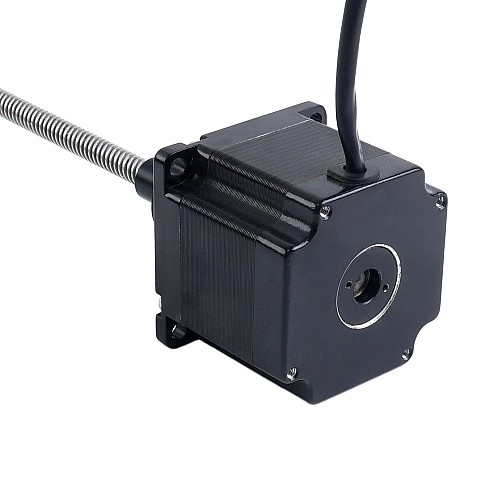

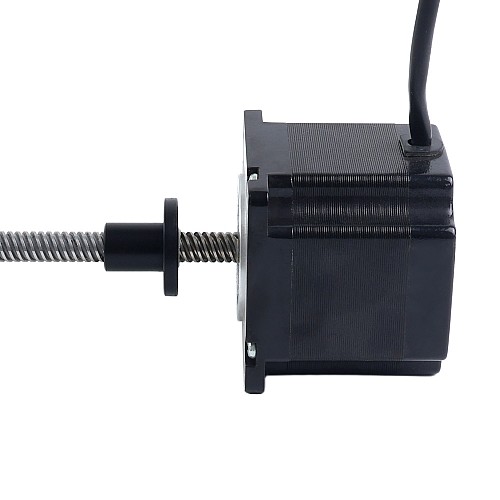

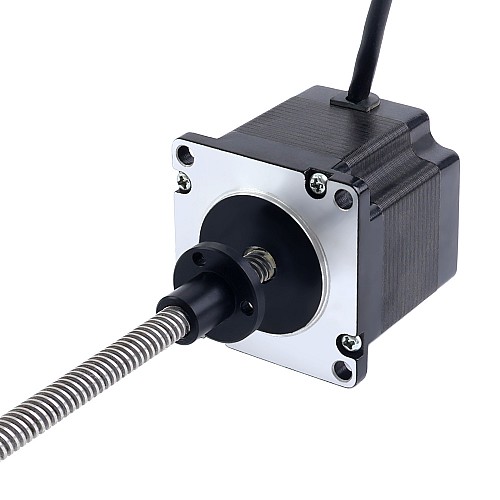

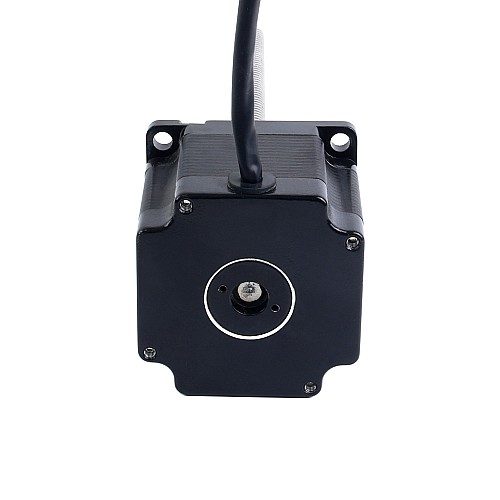

Ten model to ekonomiczny liniowy silnik krokowy, który nazwano zewnętrznym siłownikiem liniowym Nema 23, a częścią silnika jest silnik krokowy Nema 23 o średnicy 51mm, 1,8 stopnia i natężeniu 0,9A. Był zintegrowany z gwintowanym prętem Tr8x8 o długości 150mm i nakrętką z POM, która porusza się wzdłuż pręta gwintowanego.

Specyfikacja elektryczna

Numer części producenta: 23E20S0904MB2-150RS
Typ silnika: Zewnętrzny (Trapezowy)
Kąt kroku: 1,8 stopnia
Moment trzymania: 0,7Nm(99,13oz.in)
Prąd znamionowy/faza: 0,9A
Rezystancja fazowa: 7,0ohms
Indukcyjność: 22,40mH ± 20% (1 kHz)

Specyfikacja fizyczna

Rozmiar ramki: 56,4 x 56,4mm
Długość korpusu: 51mm
Długość śruby pociągowej: 150mm(5,9055oz.in)
Średnica śruby pociągowej: Φ8mm(0,315oz.in)
Przewód/krok: 0,04mm(0,0015748")
Przewód/obrót: 8mm(0,315oz.in)
Liczba potencjalnych klientów: 4
Długość kabla: 340mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	niebieski

● Jak zamówić niestandardowy silnik liniowy?Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutajPokaż szczegóły

● Jak nazwaliśmy silnik liniowy?Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Indukcyjność(mH)	22.4
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	70
Moment trzymania(oz.in)	99.13
Prąd znamionowy(A)	0.9
Rezystancja fazy(ohms)	7.0
Specyfikacja fizyczna
Długość ciała(mm)	51
Długość kabla(mm)	340
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Przesuw/krok ołowiu(mm)	0.04
Przesuw/rewolucja ołowiu(mm)	8
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica śruby pociągowej(mm)	8
Typ silnika liniowego	Zewnętrzny (Trapezowy)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
