Nema 17 Zewnętrzny stos 34mm 1,5A Przewód 1,27mm(0,05") Długość 150mm

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17E13S1504FF3-150RS
Waga brutto: 0.46kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 13

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

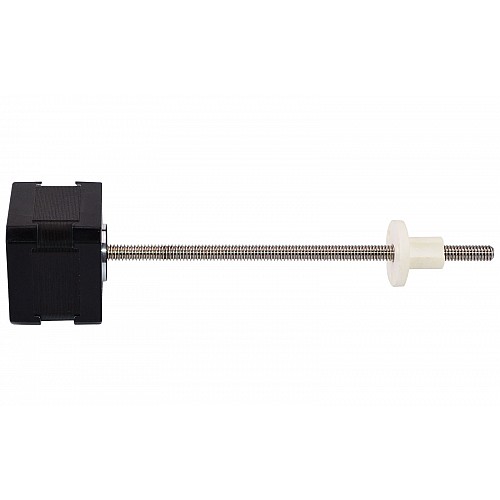

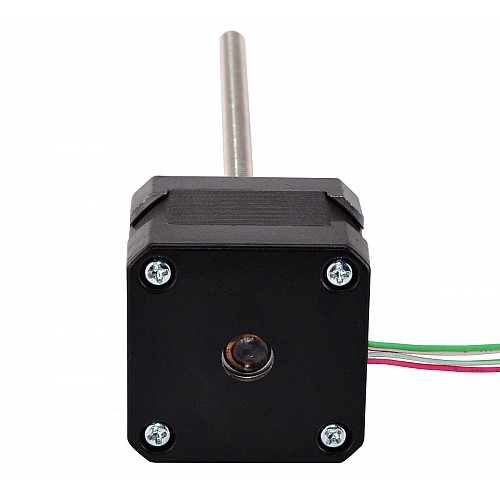

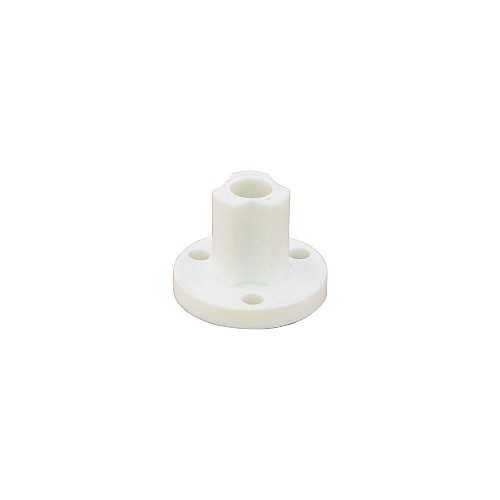

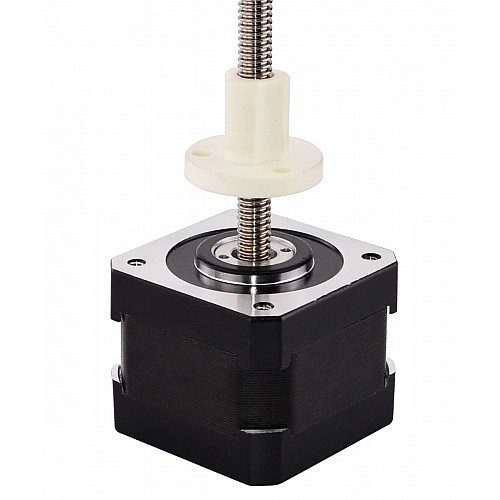

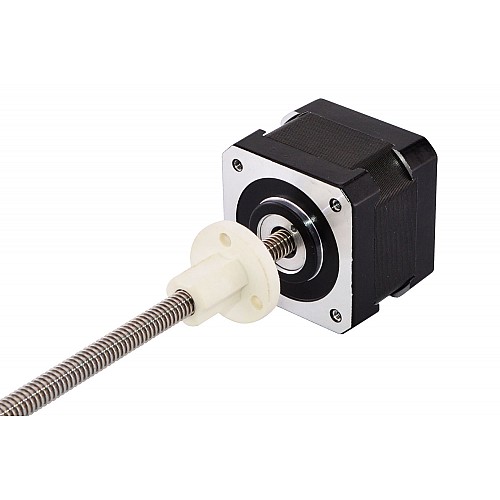

Ten model jest prawie dokładnie taki sam jak zewnętrzny siłownik liniowy z silnikiem krokowym Haydon Kerk serii 43000 w rozmiarze 17. Część silnika to silnik krokowy o średnicy 34 mm 1,8 stopnia 1,5 A Nema 17 i jest on zintegrowany ze śrubą pociągową o średnicy 6,35mm(0,25 cala) o długości 150mm(5,9055 cala) i nakrętką POM, przesuw liniowy wynosi 1,27mm(0,05") na obrót.

Specyfikacja elektryczna

Numer części producenta: 17E13S1504FF3-150RS(17E13S1504FF-150RS)
Typ silnika: Zewnętrzny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 230N(300pps)
Prąd znamionowy/faza: 1,5A
Rezystancja fazy: 1,56 oma
Napięcie: 2,33 V
Indukcyjność: 1,9mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 34mm
Długość śruby pociągowej: 150mm(5.9055")
Średnica śruby pociągowej: Φ6.35mm(0.25")
Ołów/Krok: 0,00635mm(0,00025")
Przesuw/obrót ołowiu: 1,27mm(0,05")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 241g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 17E13S1504FF5-150RS.

Rodzaj produktu
Rodzaj produktu	Liniowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolar
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	1.9
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	230
Prąd znamionowy(A)	1.5
Rezystancja fazy(ohms)	1.56
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.00635
Przesuw/rewolucja ołowiu(mm)	1.27
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	6.35
Typ silnika liniowego	Zewnętrzny (Acme)
