Wyprzedaż w CN — Nema 17 Non-captive 48mm Stos 1.3A Przewód 1.27mm(0.05") Długość 250mm

-31 %

Wyprzedaż w CN — Nema 17 Non-captive 48mm Stos 1.3A Przewód 1.27mm(0.05") Długość 250mm

0 opinii - Napisz opinię

409.38zł

282.48zł

w magazynie: 10000
Model: CN-17N19S1304FF3-250RS
Waga brutto: 0.60kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 4

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

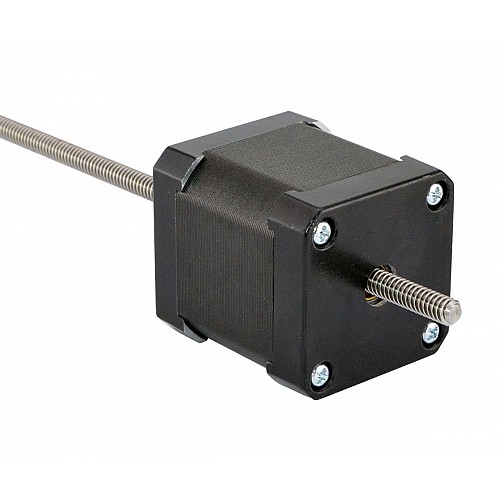

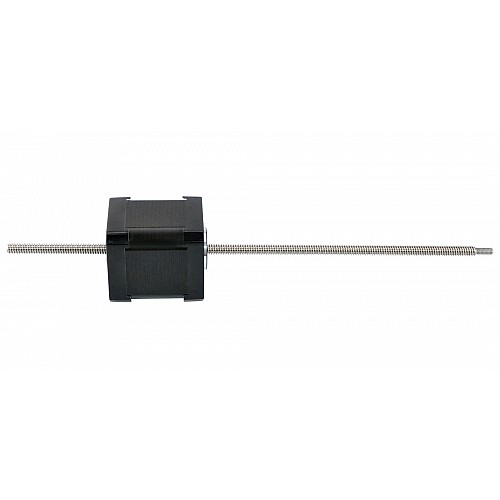

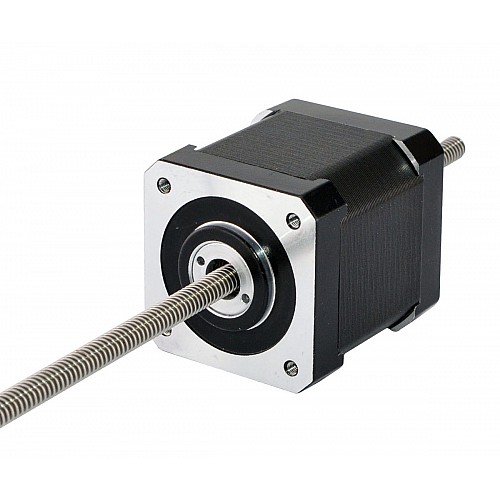

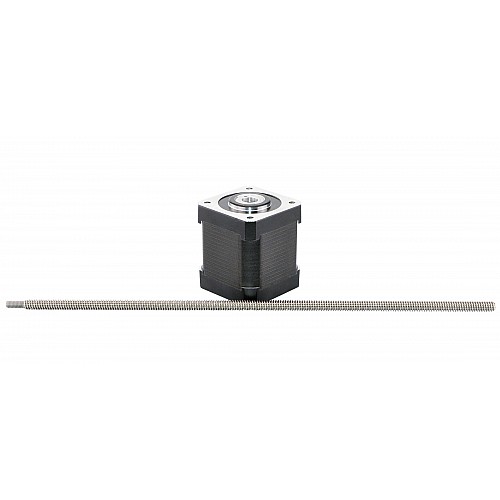

Część silnikowa to silnik krokowy o średnicy 48 mm 1,8 stopnia 1,3 A Nema 17 i współpracuje ze śrubą pociągową o średnicy 6,35mm(0,25 cala) o średnicy 250mm(9,8425 cala), a przesuw liniowy wynosi 1,27mm(0,05 cala) na obrót. Ten model jest prawie dokładnie taki sam jak siłownik liniowy Haydon Kerk serii 43000 w rozmiarze 17 z podwójnym stosem niewychwytywanym z silnikiem krokowym.

Specyfikacja elektryczna

Numer części producenta: 17N19S1304FF3-250RS(17N19S1304FF-250RS)
Typ silnika: Nieuchwytny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 308N(300pps)
Prąd znamionowy/faza: 1,3A
Rezystancja fazy: 3.96ohm
Napięcie: 5V
Indukcyjność: 6,66mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 48mm
Długość śruby pociągowej: 250mm(9,8425")
Średnica śruby pociągowej: Φ6.35mm(0.25")
Ołów/krok: 0,00635(0,00025")
Przesuw/obrót ołowiu: 1,27mm(0,05")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 352g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Rodzaj produktu
Rodzaj produktu	Liniowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolar
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6.66
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	308
Prąd znamionowy(A)	1.3
Rezystancja fazy(ohms)	3.96
Specyfikacja fizyczna
Długość ciała(mm)	48
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	250
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.00635
Przesuw/rewolucja ołowiu(mm)	1.27
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	6.35
Typ silnika liniowego	Non-Captive

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
