Nema 14 Zewnętrzny stos 48mm Przewód 0,91A 4,877mm(0,192") Długość 250mm

Przerwane

Nema 14 Zewnętrzny stos 48mm Przewód 0,91A 4,877mm(0,192") Długość 250mm

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 14E17S0914QE3-250RS
Waga brutto: 0.53kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 10

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

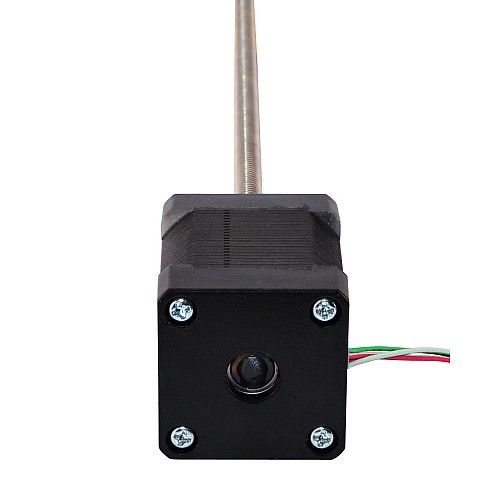

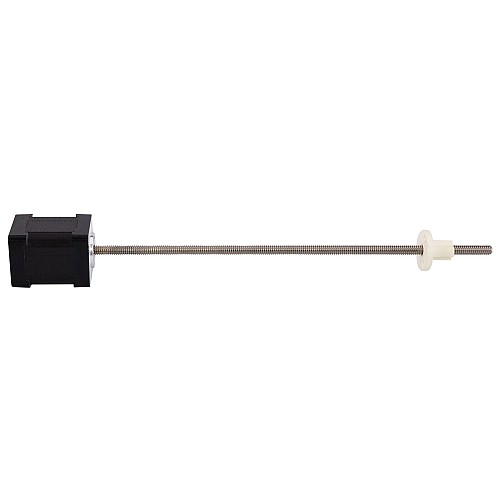

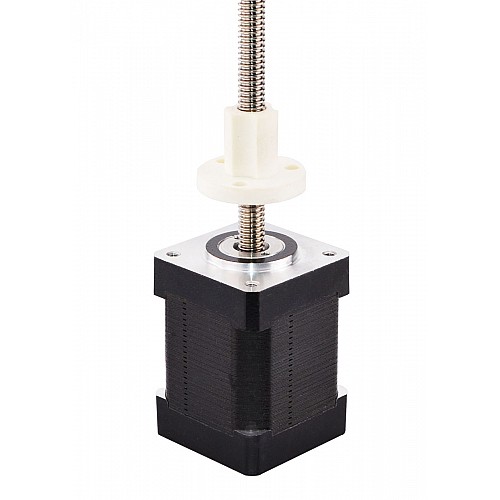

Część silnikowa to silnik krokowy o średnicy 48 mm 1,8 stopnia Nema 14 o natężeniu 0,91 A i jest on zintegrowany ze śrubą pociągową o średnicy 5,54mm(0,2181") o średnicy 250mm(9,8425") i nakrętką POM, przesuw liniowy wynosi 4,877mm(0,192") na obrót. Ten model jest prawie dokładnie taki sam jak zewnętrzny siłownik liniowy z podwójnym stosem silnika krokowego Haydon Kerk serii 35000 rozmiar 14.

Specyfikacja elektryczna

Numer części producenta: 14E17S0914QE3-250RS(14E17S0914QE-250RS)
Typ silnika: Zewnętrzny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 98N(300pps)
Prąd znamionowy/faza: 0,91A
Rezystancja fazowa: 5,5omów
Napięcie: 5V
Indukcyjność: 7,63mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 35x35mm
Długość ciała: 48mm

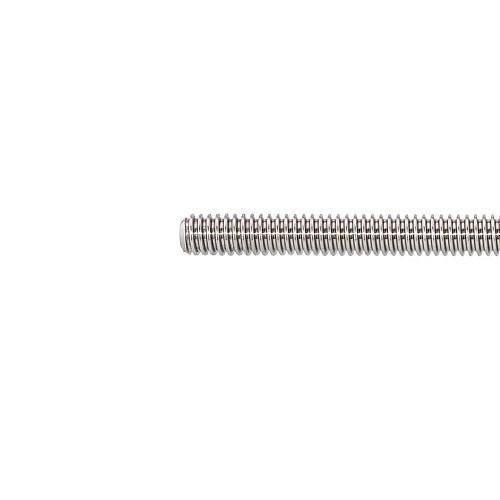

Długość śruby pociągowej: 250mm(9,8425")
Średnica śruby pociągowej: Φ5,54mm(0,2181")
Ołów/Krok: 0,024384mm(0,00096")
Przesuw/obrót ołowiu: 4,877mm(0,192")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 240g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 14E17S0914QE4-250RS.

Rodzaj produktu
Rodzaj produktu	Liniowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolar
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	7.63
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	98
Prąd znamionowy(A)	0.91
Rezystancja fazy(ohms)	5.5
Specyfikacja fizyczna
Długość ciała(mm)	48
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	250
Ilość kabli	4
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.024384
Przesuw/rewolucja ołowiu(mm)	4.877
Rozmiar ramy(mm)	Nema 14 (35 x 35)
Średnica śruby pociągowej(mm)	5.54
Typ silnika liniowego	Zewnętrzny (Acme)
