Nema 11 Zewnętrzny stos 51mm 0,67A Przewód 2mm(0,07874") Długość 100mm

Przerwane

Nema 11 Zewnętrzny stos 51mm 0,67A Przewód 2mm(0,07874") Długość 100mm

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 11E20S0674AA2-100RS
Waga brutto: 0.70kg
Certyfikowany: ISO, CE, RoHS

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

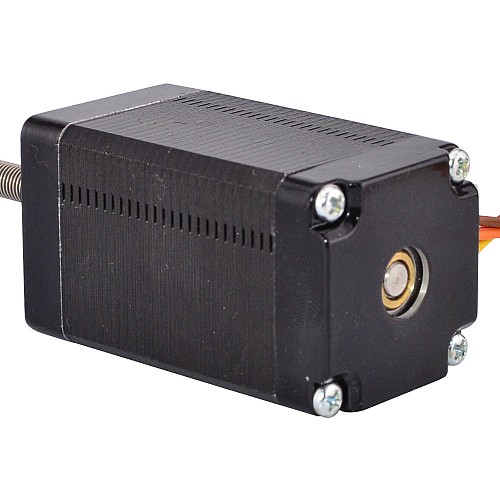

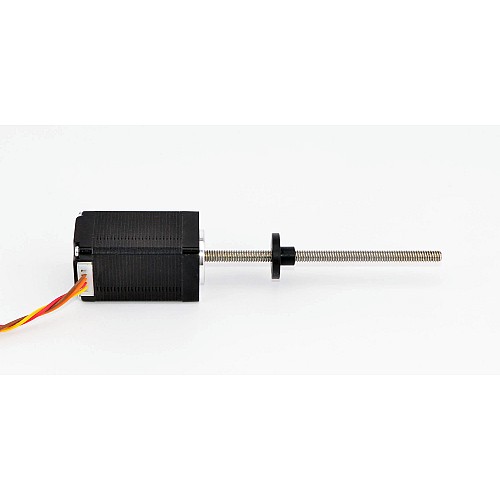

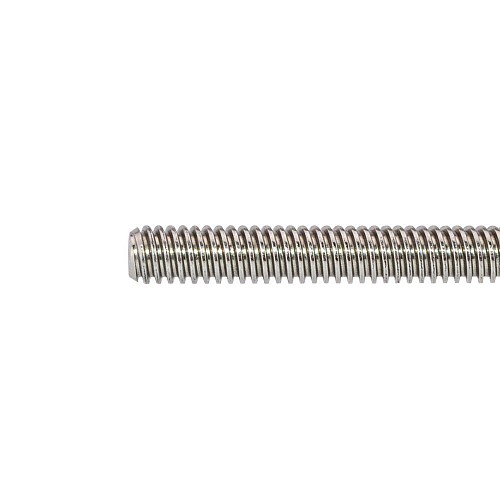

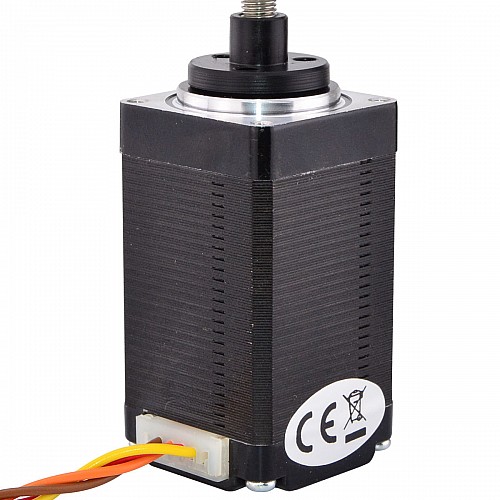

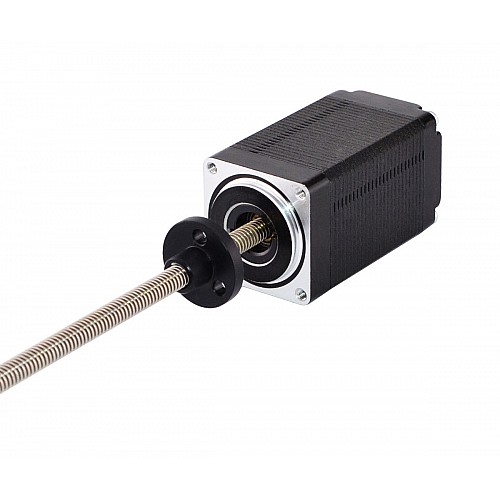

Ten model jest ekonomicznym liniowym silnikiem krokowym, który nazwał zewnętrzny siłownik liniowy Nema 11, część silnika to 56 mm 1,8 stopnia 2A Nema 23 silnik krokowy. Został on zintegrowany z prętem gwintowanym Tr5x2 100 mm i nakrętką POM poruszającą się wzdłuż pręta gwintowanego.

Specyfikacja elektryczna

Numer części producenta: 11E20S0674AA2-100RS(11E20S0674AA-100RS)
Typ silnika: Zewnętrzny liniowy krokowy
Kąt kroku: 1,8stopnia
Moment trzymania: 0,12Nm(16,99oz.in)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 9,2ohms
Napięcie: 6,2 V
Indukcyjność: 8,0mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 28x28mm
Długość ciała: 51mm
Długość śruby pociągowej: 100mm(3.937")
Średnica śruby pociągowej: Φ5mm(0,1969")
Ołów/Krok: 0,01mm(0,0003937")
Ołów/obrót: 2mm(0,0787")
Liczba wyprowadzeń: 4
Długość ołowiu: 304mm
Waga: 220g

Połączenie

A+	A-	B+	B-
Czerwony	brązowy	Żółty	Pomarańczowy

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	5.7
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	12
Moment trzymania(oz.in)	16.99
Prąd znamionowy(A)	0.67
Rezystancja fazy(ohms)	9.2
Specyfikacja fizyczna
Długość ciała(mm)	51
Długość ołowiu(mm)	304
Długość śruby pociągowej(mm)	100
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.01
Przesuw/rewolucja ołowiu(mm)	2
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	5
Typ silnika liniowego	Zewnętrzny (Acme)
