Nema 11 Zewnętrzny stos 34mm 0,75A Przewód 0,635mm(0.025") cala Długość 100mm

Nowy

Nema 11 Zewnętrzny stos 34mm 0,75A Przewód 0,635mm(0.025") cala Długość 100mm

0 opinii - Napisz opinię

124.76zł

5 + 120.29zł

10 + 116.16zł

50 + 112.30zł

100 + 108.66zł

w magazynie: 10000
Model: 11E13S0754ED4-100RS
Waga brutto: 0.26kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z (Kliknij kraj dla magazynu na żywo)

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

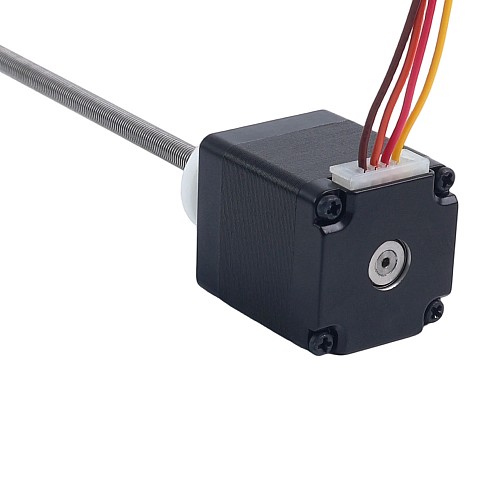

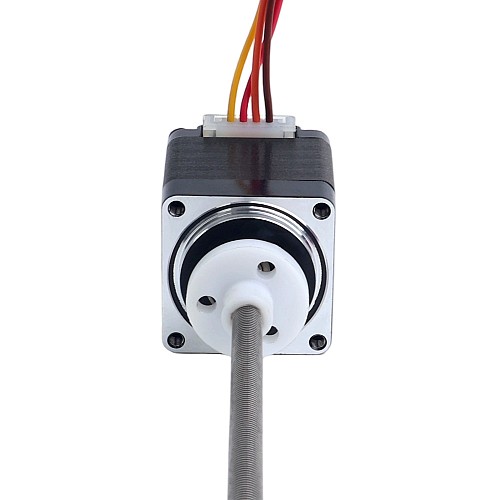

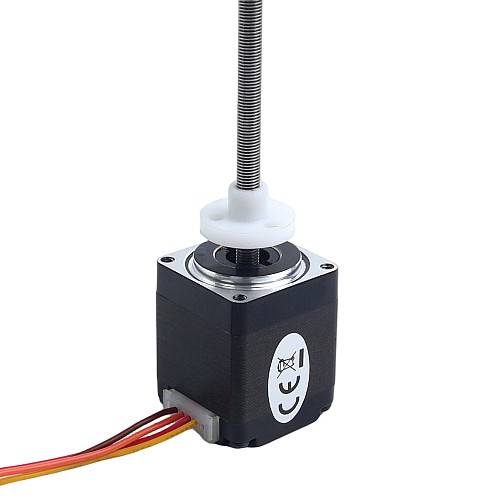

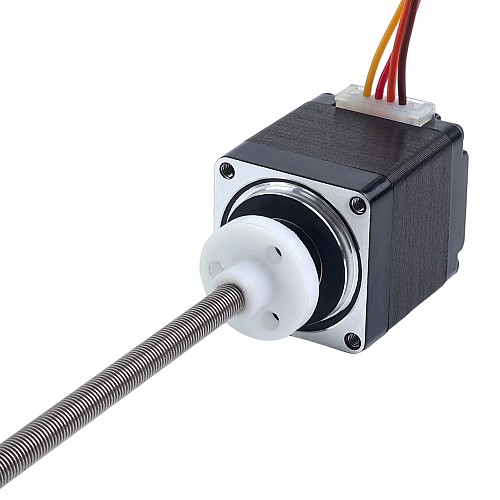

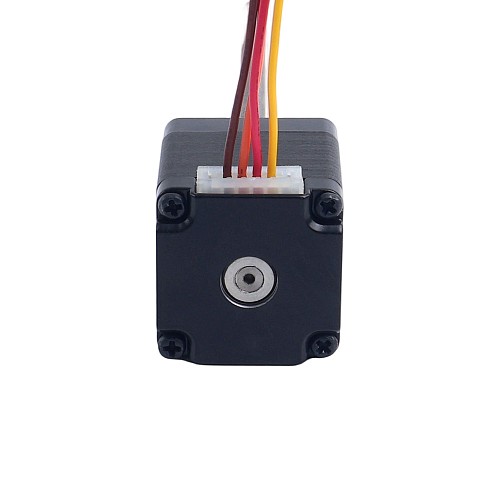

Dieses Modell ist ein wirtschaftlicher linearer Schrittmotor, der als Nema 11 externer Linearantrieb bezeichnet wird. Der Motorteil ist ein Nema 11 Schrittmotor mit 34 mm, 1,8 Grad und 0,75A. Er wurde integriert mit einer Gewindespindel mit einem Durchmesser von 4,76mm(0,1874Zoll) und einer Länge von 100 mm sowie einer POM-Mutter. Der lineare Vorschub beträgt 0,635mm(0,025Zoll) pro Umdrehung.

Elektrische Spezifikation

Hersteller-Teilenummer: 11E13S0754ED4-100RS
Motortyp: Externer Linear-Schrittmotor
Schrittwinkel: 1,8°
Haltemoment: 6,0Ncm(8,50oz.in)
Nennstrom/Phase: 0,75A
Phasenwiderstand: 3,2ohms
Induktivität: 2,0mH ± 20%(1kHz)

Mechanische Spezifikation

Baugröße: 28 x 28mm
Gehäuselänge: 34mm

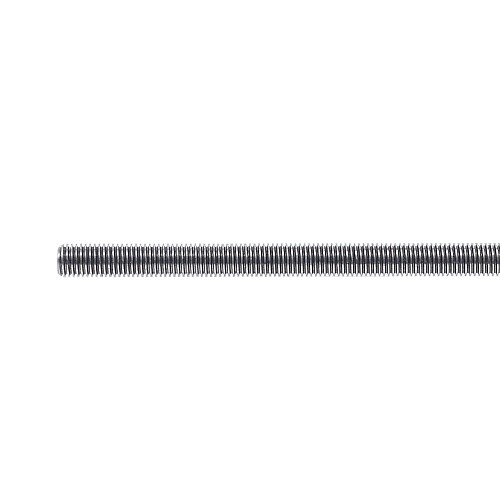

Gewindespindellänge: 100mm(3,937Zoll)
Gewindespindeldurchmesser: Φ4,76mm(0,1874Zoll)
Vorschub/Schritt: 0,003175mm(0,000125Zoll)
Vorschub/Umdrehung: 0,635mm(0,025Zoll)
Anzahl der Phasen: 4
Kabellänge: 300mm
Gewicht: 128g

Anschluss

A+	A-	B+	B-
Rot	Braun	Gelb	Orange

● Wie bestelle ich einen maßgefertigten Linearmotor? Maßgefertigte Lineare Schrittmotoren

● Wenn Sie nur die alte Teilenummer haben, finden Sie hier die neue Details anzeigen

● Wie benennen wir Linearmotoren? Teilenummernaufbau

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	2
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	6
Moment trzymania(oz.in)	8.5
Prąd znamionowy(A)	0.75
Rezystancja fazy(ohms)	3.2
Specyfikacja fizyczna
Długość ciała(mm)	34
Długość kabla(mm)	300
Długość śruby pociągowej(mm)	100
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.003175
Przesuw/rewolucja ołowiu(mm)	0.635
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Zewnętrzny (Acme)
Z enkoderem	Nie

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
